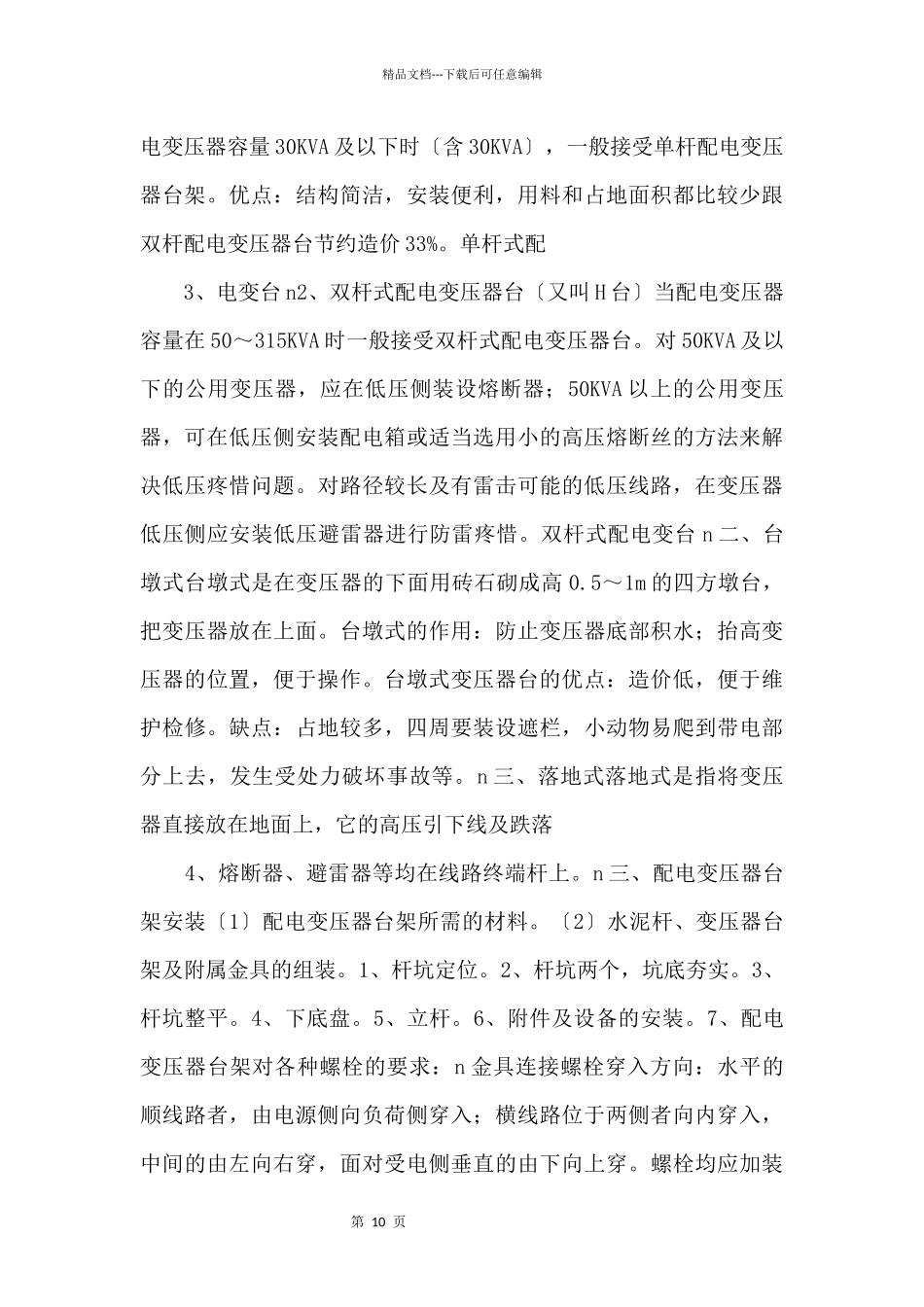

第 9 页精品文档---下载后可任意编辑10KV 配电变压器台架安装.ppt 1、10KV 配电变压器及台架安装芮城供电公司李梦华 n 名目一、配电变压器安装位置的选定二、配电变压器安装结构三、配电变压器台架安装四、户外柱上配电变压器的安装五、配电变压器台架安装平安留意事项 n 一、配电变压器安装位置的选定 1、变压器安装在其供电范围的风荷中心，且供电半径 0.5km 范围。投入运行时的线路损耗最少，并能满足电压质量要求。2、变压器安装位置必需平安牢靠，并且便于运输和吊装、检修，同时符合城市乡村进展规划要求。3、变压器需要单独安装在台杆上时，下述电杆不能安装变压器：①大转角杆、分支杆和装有柱上断路器、隔离开关、高压引下线及电缆的电杆；②低压架空线及接户线多的电杆；③不易巡察、检查、测负荷和检修吊装变压器的电杆。n4、应避开蒸汽等温度及湿渡较高的场所，并且应远离炉火等高温场所。5、 2、应远离储存爆炸物及可燃物的仓库。6、应远离盐雾、腐蚀性气体及灰尘较多的场所。7、应选择在涨潮或河水泛滥等状况下不被水淹的场所。8、应选择在没有猛烈震惊的场所。9、应选择坚固的地基。n 二、配电变压器安装结构 10KV 配电变压器的安装方法概括起来分为两类：1、室内安装。2、室外安装。n〔一〕变压器室外安装变压器室外安装依据其容量的大小、装设地区的不同以及吊运是否便利，一般分为杆塔式、台墩式和落地式三种。一、杆塔式杆塔式是将配电变压器安装在户外杆上的台架上，其常见的两种方法为单杆式和双杆式。１、单杆式配电变压器台〔又叫丁字台〕当配第 10 页精品文档---下载后可任意编辑电变压器容量 30KVA 及以下时〔含 30KVA〕，一般接受单杆配电变压器台架。优点：结构简洁，安装便利，用料和占地面积都比较少跟双杆配电变压器台节约造价 33%。单杆式配 3、电变台 n2、双杆式配电变压器台〔又叫 H 台〕当配电变压器容量在 50～315KVA 时一般接受双杆式配电变压器台。对 50KVA 及以下的公用变压器，应在低压侧装设熔断器；50KVA 以上的公用变压器，可在低压侧安装配电箱或适当选用小的高压熔断丝的方法来解决低压疼惜问题。对路径较长及有雷击可能的低压线路，在变压器低压侧应安装低压避雷器进行防雷疼惜。双杆式配电变台 n 二、台墩式台墩式是在变压器的下面用砖石砌成高 0.5～1m 的四方墩台，把变压器放在上面。台墩式的作用：防止变压器底部积水；抬高变压器的位置，便于操作。台墩式变...
