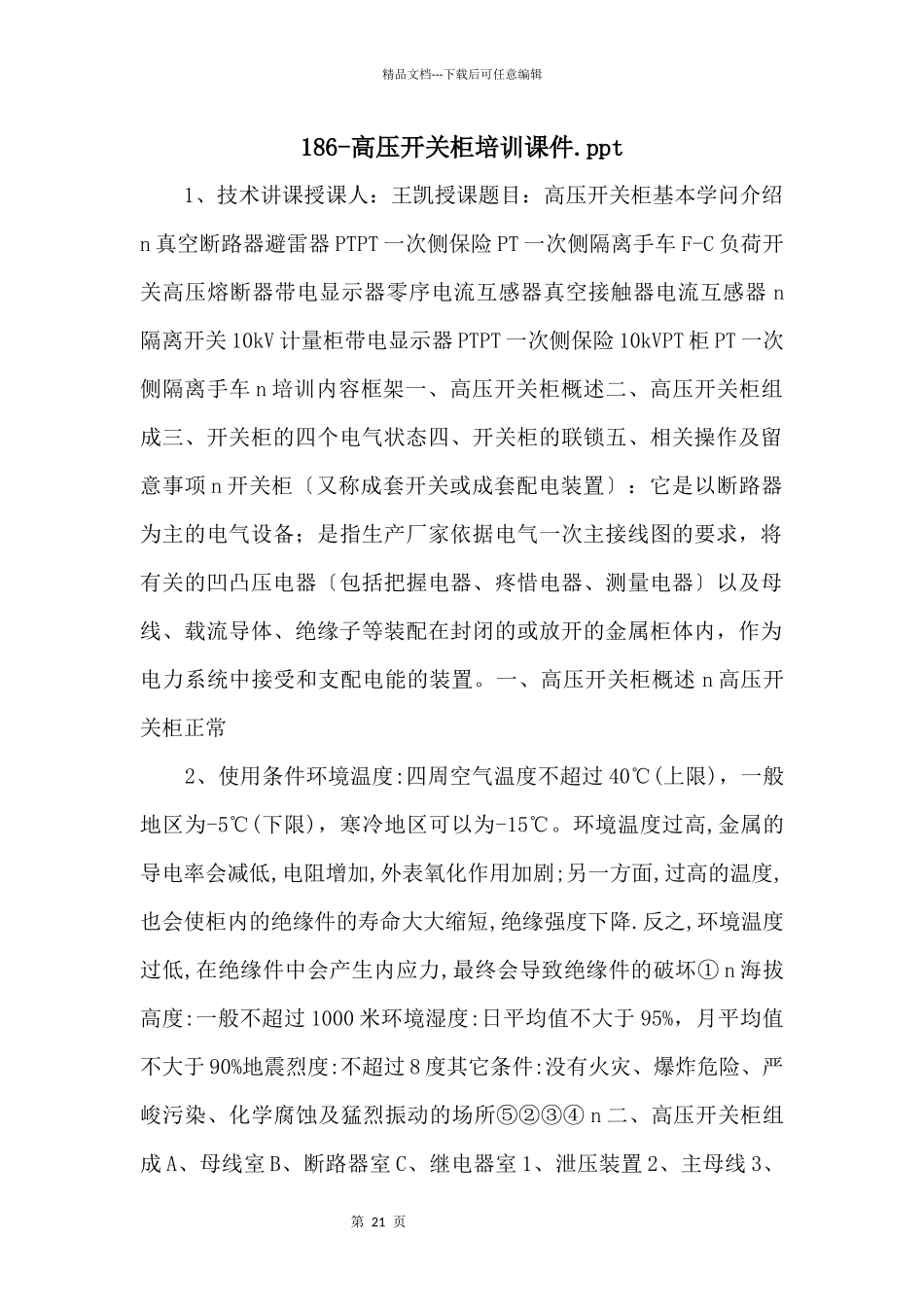

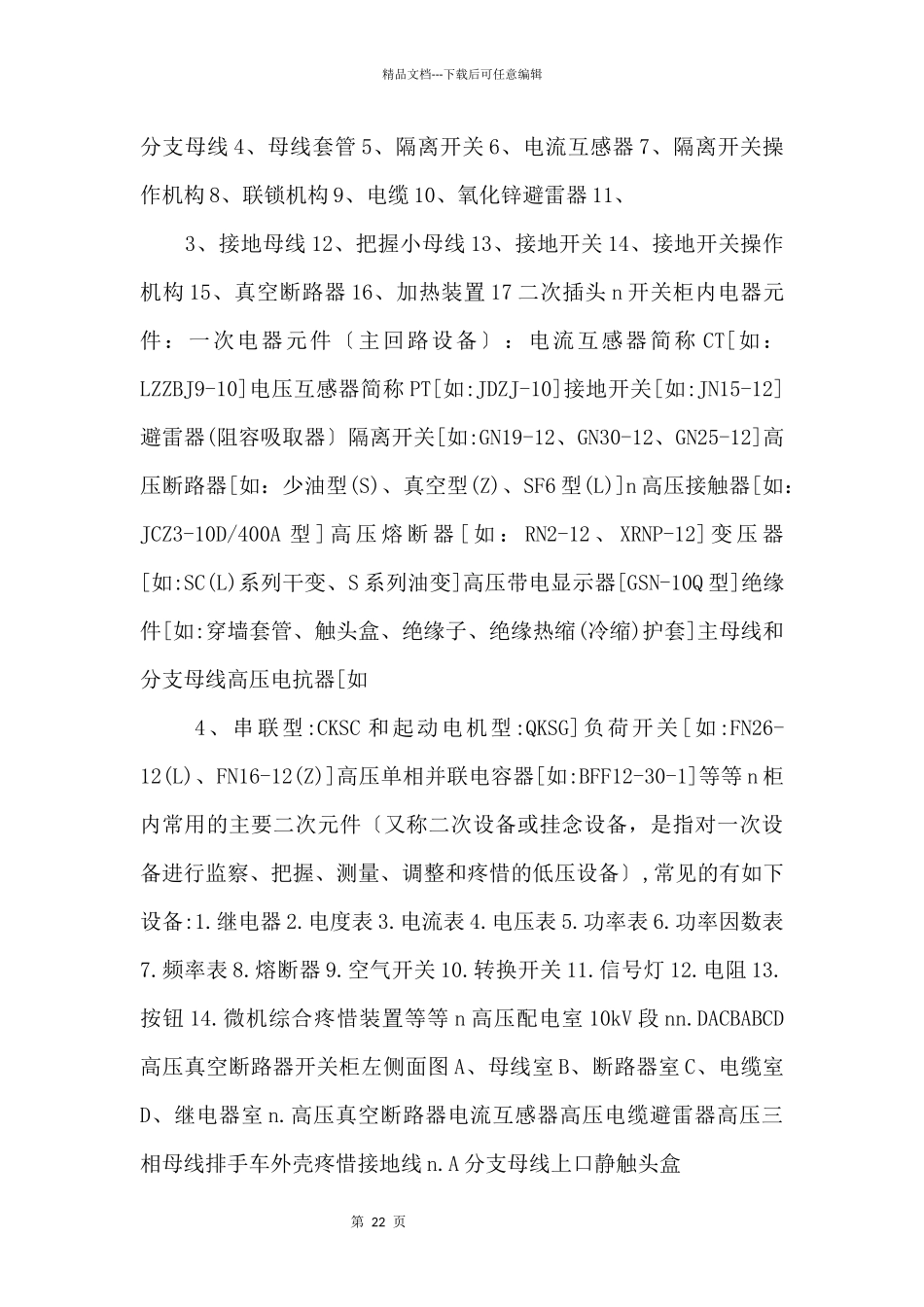

第 21 页精品文档---下载后可任意编辑186-高压开关柜培训课件.ppt 1、技术讲课授课人：王凯授课题目：高压开关柜基本学问介绍n 真空断路器避雷器 PTPT 一次侧保险 PT 一次侧隔离手车 F-C 负荷开关高压熔断器带电显示器零序电流互感器真空接触器电流互感器 n隔离开关 10kV 计量柜带电显示器 PTPT 一次侧保险 10kVPT 柜 PT 一次侧隔离手车 n 培训内容框架一、高压开关柜概述二、高压开关柜组成三、开关柜的四个电气状态四、开关柜的联锁五、相关操作及留意事项 n 开关柜〔又称成套开关或成套配电装置〕：它是以断路器为主的电气设备；是指生产厂家依据电气一次主接线图的要求，将有关的凹凸压电器〔包括把握电器、疼惜电器、测量电器〕以及母线、载流导体、绝缘子等装配在封闭的或放开的金属柜体内，作为电力系统中接受和支配电能的装置。一、高压开关柜概述 n 高压开关柜正常 2、使用条件环境温度:四周空气温度不超过 40℃(上限)，一般地区为-5℃(下限)，寒冷地区可以为-15℃。环境温度过高,金属的导电率会减低,电阻增加,外表氧化作用加剧;另一方面,过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏① n 海拔高度:一般不超过 1000 米环境湿度:日平均值不大于 95%，月平均值不大于 90%地震烈度:不超过 8 度其它条件:没有火灾、爆炸危险、严峻污染、化学腐蚀及猛烈振动的场所⑤②③④ n 二、高压开关柜组成 A、母线室 B、断路器室 C、继电器室 1、泄压装置 2、主母线 3、第 22 页精品文档---下载后可任意编辑分支母线 4、母线套管 5、隔离开关 6、电流互感器 7、隔离开关操作机构 8、联锁机构 9、电缆 10、氧化锌避雷器 11、 3、接地母线 12、把握小母线 13、接地开关 14、接地开关操作机构 15、真空断路器 16、加热装置 17 二次插头 n 开关柜内电器元件：一次电器元件〔主回路设备〕：电流互感器简称 CT[如：LZZBJ9-10]电压互感器简称 PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸取器〕隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6 型(L)]n 高压接触器[如：JCZ3-10D/400A 型 ] 高 压 熔 断 器 [ 如 ： RN2-12 、 XRNP-12] 变 压 器[如:SC(L)系列干变、S 系列油变]高压带电显示器[GSN-10Q 型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘...
