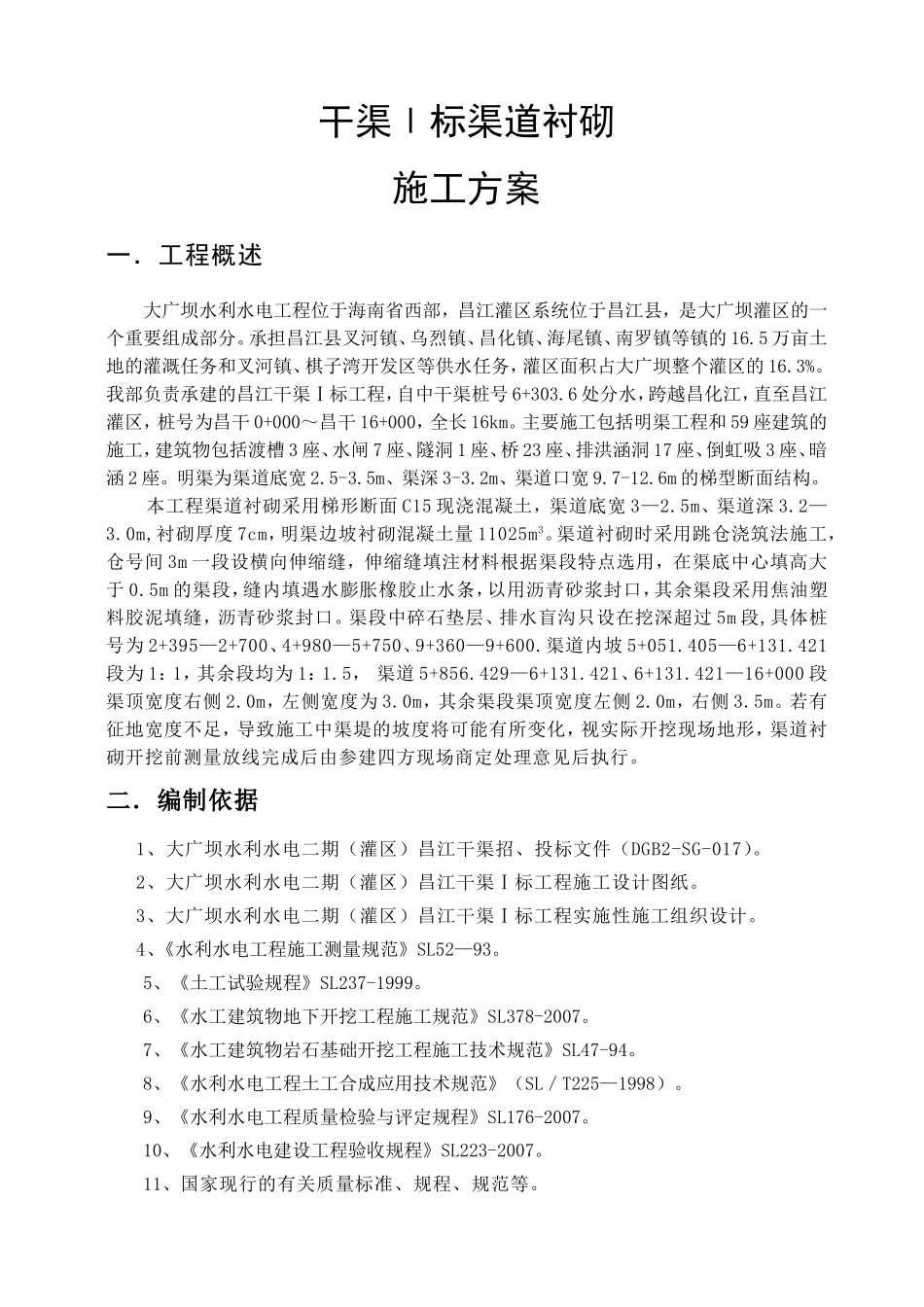

干渠Ⅰ标渠道衬砌施工方案一．工程概述大广坝水利水电工程位于海南省西部，昌江灌区系统位于昌江县，是大广坝灌区的一个重要组成部分。承担昌江县叉河镇、乌烈镇、昌化镇、海尾镇、南罗镇等镇的16.5万亩土地的灌溉任务和叉河镇、棋子湾开发区等供水任务，灌区面积占大广坝整个灌区的16.3%。我部负责承建的昌江干渠Ⅰ标工程，自中干渠桩号6+303.6处分水，跨越昌化江，直至昌江灌区，桩号为昌干0+000～昌干16+000，全长16km。主要施工包括明渠工程和59座建筑的施工，建筑物包括渡槽3座、水闸7座、隧洞1座、桥23座、排洪涵洞17座、倒虹吸3座、暗涵2座。明渠为渠道底宽2.5-3.5m、渠深3-3.2m、渠道口宽9.7-12.6m的梯型断面结构。本工程渠道衬砌采用梯形断面C15现浇混凝土，渠道底宽3—2.5m、渠道深3.2—3.0m,衬砌厚度7cm，明渠边坡衬砌混凝土量11025m3。渠道衬砌时采用跳仓浇筑法施工，仓号间3m一段设横向伸缩缝，伸缩缝填注材料根据渠段特点选用，在渠底中心填高大于0.5m的渠段，缝内填遇水膨胀橡胶止水条，以用沥青砂浆封口，其余渠段采用焦油塑料胶泥填缝，沥青砂浆封口。渠段中碎石垫层、排水盲沟只设在挖深超过5m段,具体桩号为2+395—2+700、4+980—5+750、9+360—9+600.渠道内坡5+051.405—6+131.421段为1：1，其余段均为1：1.5，渠道5+856.429—6+131.421、6+131.421—16+000段渠顶宽度右侧2.0m，左侧宽度为3.0m，其余渠段渠顶宽度左侧2.0m，右侧3.5m。若有征地宽度不足，导致施工中渠堤的坡度将可能有所变化，视实际开挖现场地形，渠道衬砌开挖前测量放线完成后由参建四方现场商定处理意见后执行。二．编制依据1、大广坝水利水电二期（灌区）昌江干渠招、投标文件（DGB2-SG-017）。2、大广坝水利水电二期（灌区）昌江干渠Ⅰ标工程施工设计图纸。3、大广坝水利水电二期（灌区）昌江干渠Ⅰ标工程实施性施工组织设计。4、《水利水电工程施工测量规范》SL52—93。5、《土工试验规程》SL237-1999。6、《水工建筑物地下开挖工程施工规范》SL378-2007。7、《水工建筑物岩石基础开挖工程施工技术规范》SL47-94。8、《水利水电工程土工合成应用技术规范》（SL／T225—1998）。9、《水利水电工程质量检验与评定规程》SL176-2007。10、《水利水电建设工程验收规程》SL223-2007。11、国家现行的有关质量标准、规程、规范等。12、《建筑地基处理技术规范》JGJ79－200213、《水工砼施工规范》DL/T5144－2001三、工程地质和水文气象（1）输水干渠工程地质分区昌江干渠渠道线全长为38.356km，通过的地貌单元有丘陵区和滨海平原区。基本岩性为白垩系鹿母湾组砂岩、三叠纪黑云母正长花岗岩，地表多处覆盖有第四系坡积、洪冲积的松散层，根据地形地貌、地层岩性、岩石风化特征和渠道填筑方式进行划分为：Ⅰ－傍山山地丘，Ⅱ－傍山丘陵区，Ⅲ－滨海平原区；A－土层类，B－基岩类；1－挖方段，2－半挖半填段，3－填方段。傍山丘陵区分布于桩号0+000～30+620之间，全长约30.620km。分有傍山基岩挖方段（ⅡB1）、傍山基岩半挖半填段（ⅡB2）和傍山基岩填方段（ⅡB3）。滨海平原区分布于桩号30+620m，全长约7.81km。主要以挖方和填方为主。滨海平原区基岩（下伏有基岩）挖方段有（ⅢB1）：30+640～31+994；滨海平原区土质挖方段有（ⅢA1）：31+994～33+111、33+111～35+714、36+628～37+879；滨海平原区土质填方段有（ⅢA3）：37+879～终点。（2）渠道工程地质评价昌江干渠Ⅰ标主要地质表现形式为丘陵区（桩号0+000～16++000）渠道开挖地段一般出露有坡残积土（含砾粉质粘土），为中等透水层，抗冲刷能力不强。全风化花岗岩，为弱透水层，为中等压缩性土，建议不冲刷流速为1.0m/s，抗冲刷能力不强。全风化砂岩为为弱透水层，为中等压缩性土，建议不冲刷流速为1.0m/s，抗冲刷能力不强。中等风化花岗岩和砂岩为弱透水层，具有较强的抗冲刷能力。建议渠道仍应采取护坡防渗措施。勘察期间本区地下水一般低于渠底。（3）水文气象简介海南岛属热带岛屿季风气候，冬季受变性冷高压的影响，干燥少雨；夏季受热带高压脊和热带气旋影响，潮湿多雨。灌区年平均降雨量2200～900mm，自东向西递减。年内分布极不均匀，...
