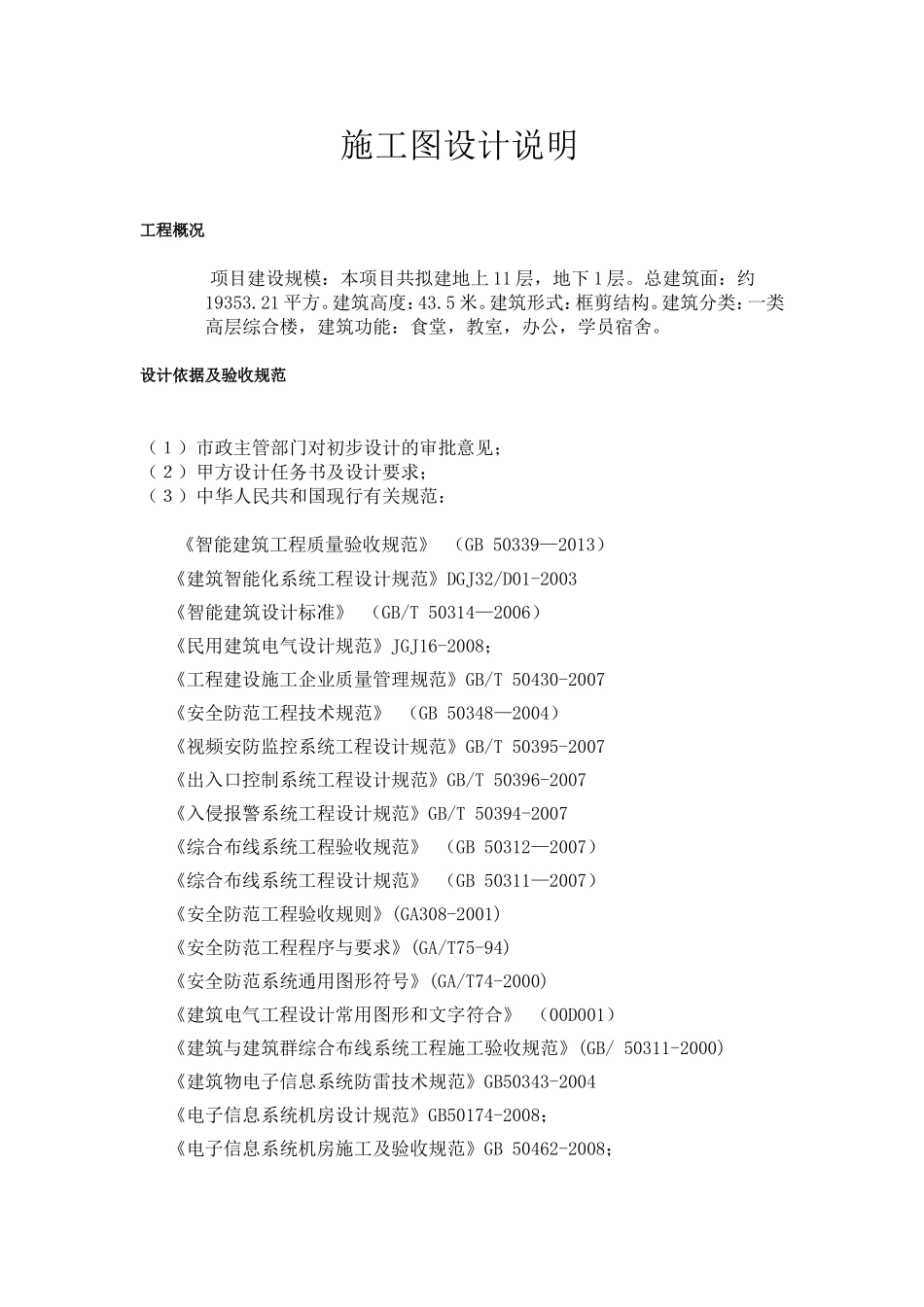

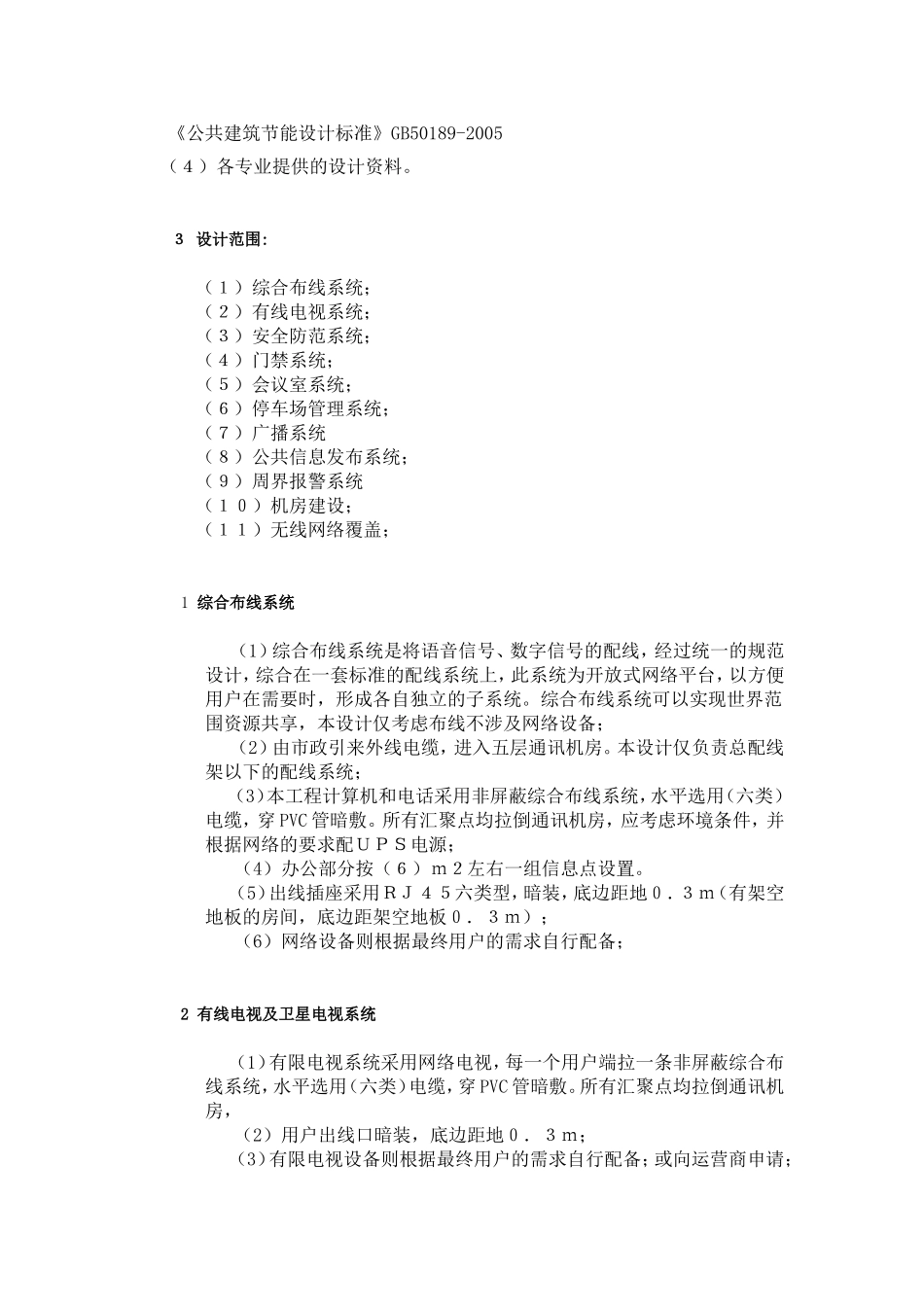

施工图设计说明工程概况项目建设规模：本项目共拟建地上11层，地下1层。总建筑面：约19353.21平方。建筑高度：43.5米。建筑形式：框剪结构。建筑分类：一类高层综合楼，建筑功能：食堂，教室，办公，学员宿舍。设计依据及验收规范（１）市政主管部门对初步设计的审批意见；（２）甲方设计任务书及设计要求；（３）中华人民共和国现行有关规范：《智能建筑工程质量验收规范》（GB50339—2013）《建筑智能化系统工程设计规范》DGJ32/D01-2003《智能建筑设计标准》（GB/T50314—2006）《民用建筑电气设计规范》JGJ16-2008；《工程建设施工企业质量管理规范》GB/T50430-2007《安全防范工程技术规范》（GB50348—2004）《视频安防监控系统工程设计规范》GB/T50395-2007《出入口控制系统工程设计规范》GB/T50396-2007《入侵报警系统工程设计规范》GB/T50394-2007《综合布线系统工程验收规范》（GB50312—2007）《综合布线系统工程设计规范》（GB50311—2007）《安全防范工程验收规则》(GA308-2001)《安全防范工程程序与要求》(GA/T75-94)《安全防范系统通用图形符号》(GA/T74-2000)《建筑电气工程设计常用图形和文字符合》（00D001）《建筑与建筑群综合布线系统工程施工验收规范》(GB/50311-2000)《建筑物电子信息系统防雷技术规范》GB50343-2004《电子信息系统机房设计规范》GB50174-2008；《电子信息系统机房施工及验收规范》GB50462-2008；《公共建筑节能设计标准》GB50189-2005（４）各专业提供的设计资料。３设计范围:（１）综合布线系统；（２）有线电视系统；（３）安全防范系统；（４）门禁系统；（５）会议室系统；（６）停车场管理系统；（７）广播系统（８）公共信息发布系统；（９）周界报警系统（１０）机房建设；（１１）无线网络覆盖；1综合布线系统（1）综合布线系统是将语音信号、数字信号的配线，经过统一的规范设计，综合在一套标准的配线系统上，此系统为开放式网络平台，以方便用户在需要时，形成各自独立的子系统。综合布线系统可以实现世界范围资源共享，本设计仅考虑布线不涉及网络设备；（2）由市政引来外线电缆，进入五层通讯机房。本设计仅负责总配线架以下的配线系统；（3）本工程计算机和电话采用非屏蔽综合布线系统，水平选用（六类）电缆，穿PVC管暗敷。所有汇聚点均拉倒通讯机房，应考虑环境条件，并根据网络的要求配ＵＰＳ电源；（4）办公部分按（６）ｍ２左右一组信息点设置。（5）出线插座采用ＲＪ４５六类型，暗装，底边距地０．３ｍ（有架空地板的房间，底边距架空地板０．３ｍ）；（6）网络设备则根据最终用户的需求自行配备；2有线电视及卫星电视系统（1）有限电视系统采用网络电视，每一个用户端拉一条非屏蔽综合布线系统，水平选用（六类）电缆，穿PVC管暗敷。所有汇聚点均拉倒通讯机房，（2）用户出线口暗装，底边距地０．３ｍ；（3）有限电视设备则根据最终用户的需求自行配备；或向运营商申请；3安全防范系统（1）保安监视机房设在一层（与消防中心合用）；（2）在本工程道路，各出入口，电梯轿箱内及（二）层以上各层走道内及消防楼梯内设保安监视摄像机；（3）所有摄像机的电源，由监控机房主机供给。（4）系统控制方式为编码控制；（5）摄像机采用网络高清摄像机，带自动增益控制、逆光补偿、电子高亮度控制等，根据安装地点监视要求，配备相应的摄像机。（6）中心控制室内操作人员可通过控制键盘执行控制切换命令。（7）所有摄像点应同时录像，录像选用数字硬盘录像系统，内置高速硬盘，容量不低于动态录像储存一个月的空间，并可随时提供调阅及快速检索，图像应包含摄像机机位、日期、时间等。图像分辨率不低于（６４０×４８０）像素；（8）监视器的图像质量按五级损伤制评定，图像质量不应低于４分；（9）监视器图像水平清晰度：彩色监视器不应低于（４００、２７０）线；（10）监视器图像画面的灰度不应低于８级；（11）每个普通监视点设一条PVC管，暗敷在楼板或墙内；（12）系统各路视频信号，在监视器输入端的电平值应为１Ｖｐ－ｐ±３ｄＢＶＢＳ；（13）系统各部分信噪比指标分配应符合：摄像部分为４０ｄＢ、传输部分为５０ｄＢ...
