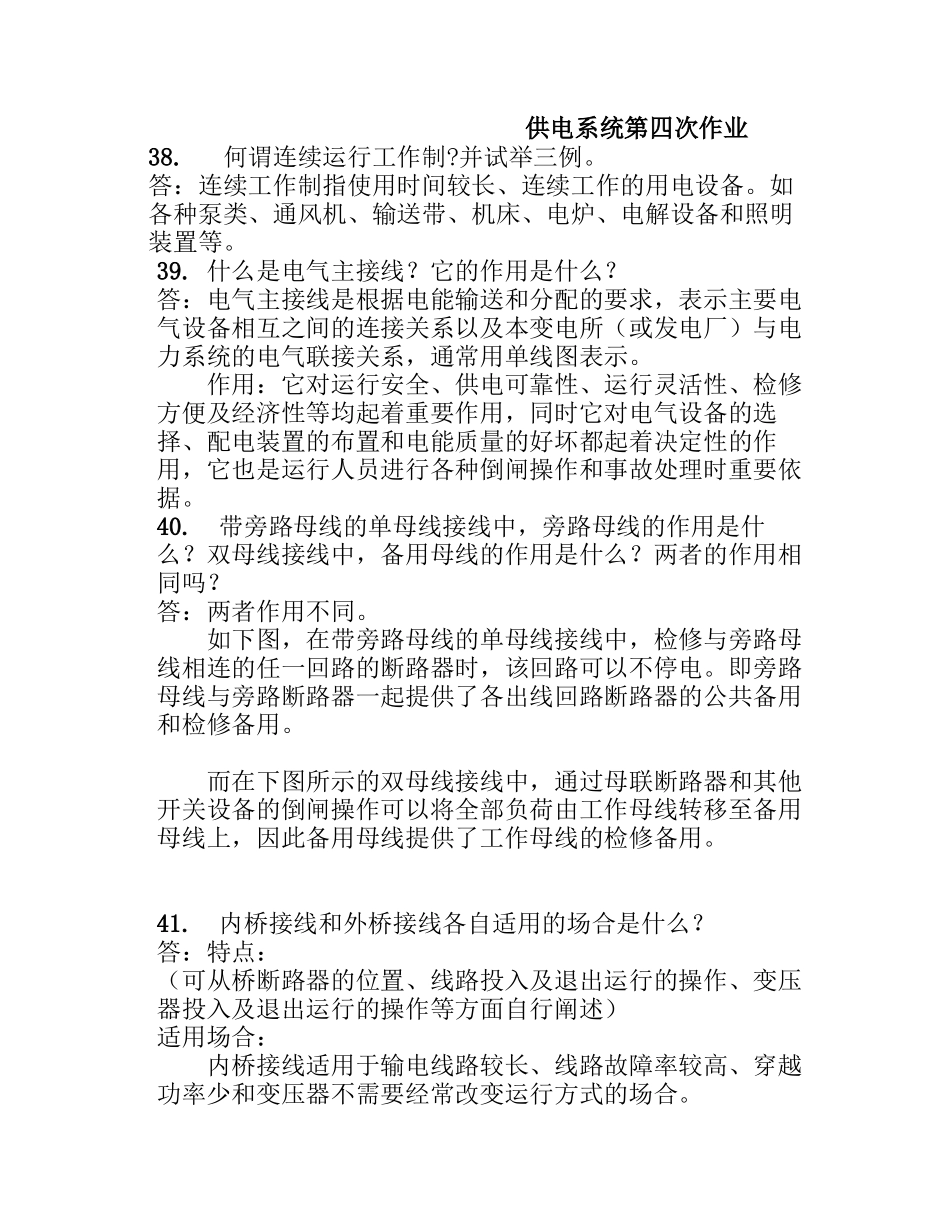

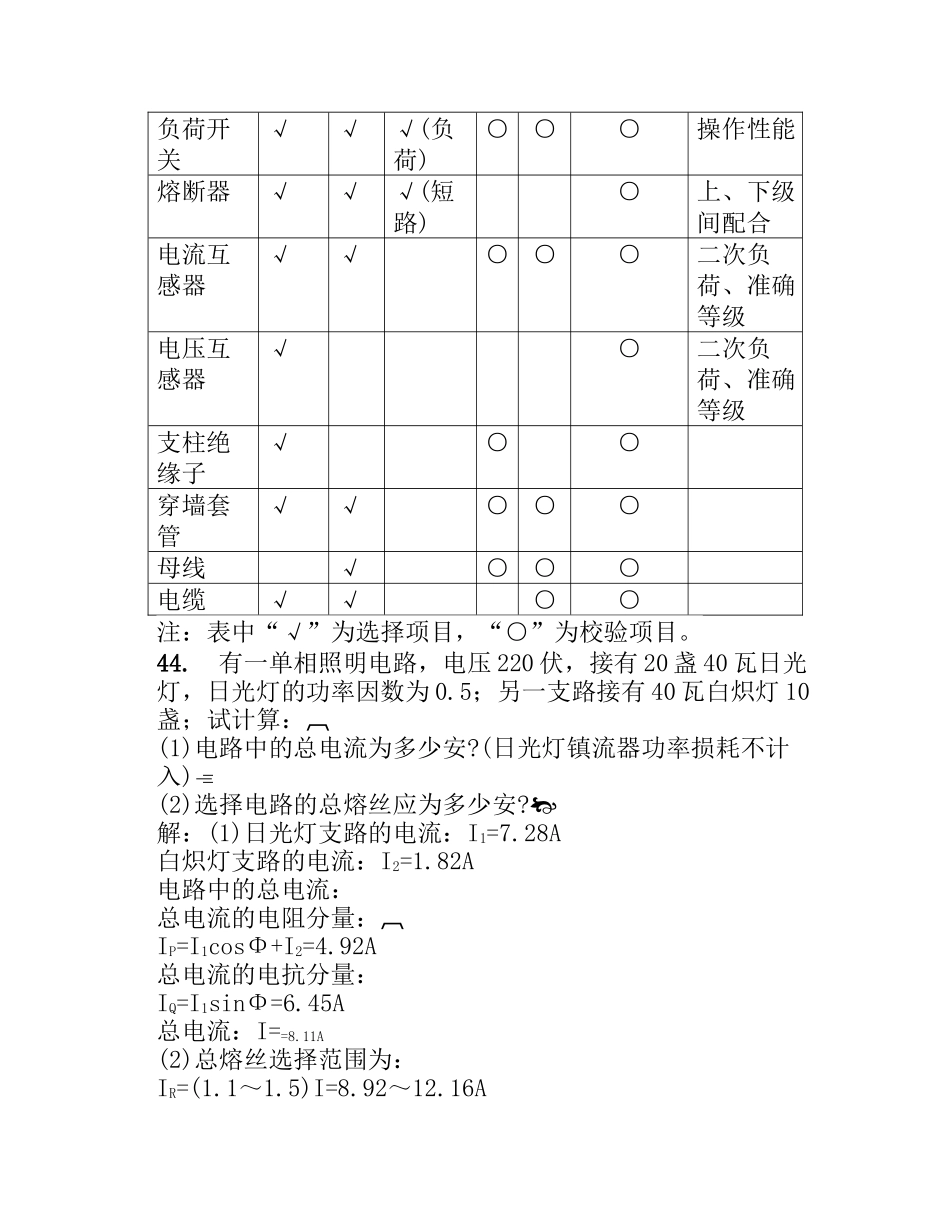

供电系统第四次作业38.何谓连续运行工作制?并试举三例。答：连续工作制指使用时间较长、连续工作的用电设备。如各种泵类、通风机、输送带、机床、电炉、电解设备和照明装置等。39.什么是电气主接线？它的作用是什么？答：电气主接线是根据电能输送和分配的要求，表示主要电气设备相互之间的连接关系以及本变电所（或发电厂）与电力系统的电气联接关系，通常用单线图表示。作用：它对运行安全、供电可靠性、运行灵活性、检修方便及经济性等均起着重要作用，同时它对电气设备的选择、配电装置的布置和电能质量的好坏都起着决定性的作用，它也是运行人员进行各种倒闸操作和事故处理时重要依据。40.带旁路母线的单母线接线中，旁路母线的作用是什么？双母线接线中，备用母线的作用是什么？两者的作用相同吗？答：两者作用不同。如下图，在带旁路母线的单母线接线中，检修与旁路母线相连的任一回路的断路器时，该回路可以不停电。即旁路母线与旁路断路器一起提供了各出线回路断路器的公共备用和检修备用。而在下图所示的双母线接线中，通过母联断路器和其他开关设备的倒闸操作可以将全部负荷由工作母线转移至备用母线上，因此备用母线提供了工作母线的检修备用。41.内桥接线和外桥接线各自适用的场合是什么？答：特点：（可从桥断路器的位置、线路投入及退出运行的操作、变压器投入及退出运行的操作等方面自行阐述）适用场合：内桥接线适用于输电线路较长、线路故障率较高、穿越功率少和变压器不需要经常改变运行方式的场合。外桥接线适用于线路较短、故障率较低、主变压器需按经济运行要求经常投切以及电力系统有较大的穿越功率通过桥臂回路的场合。42.三相短路电流周期分量有效值、冲击电流、冲击电流有效值的基本定义是什么？计算这三个参数的用途又是什么？答：•冲击电流有效值指短路后的第一个周期内短路全电流的有效值。校验快速断路器的开断能力。•三相短路电流周期分量有效值在无限大容量系统中，短路电流周期分量幅值保持不变，短路电流次稳态值与暂态周期分量有效值相等。用于校验电气设备的热稳定性以及开关设备的短路故障开断能力。•冲击电流即在发生最大短路电流的条件下，短路发生后约半个周期出现短路电流最大可能的瞬时值。用于校验电气设备的动稳定性。43.列表总结断路器、隔离开关、负荷开关、熔断器、电流互感器、电压互感器、母线、穿墙套管等设备的选择校验项目。答：高压电气设备的选择与校验项目电气设备名称额定电压额定电流开断能力短路电流校验环境条件其它动稳定热稳定断路器√√√(短路)○○○操作性能隔离开关√√○○○操作性能负荷开关√√√(负荷)○○○操作性能熔断器√√√(短路)○上、下级间配合电流互感器√√○○○二次负荷、准确等级电压互感器√○二次负荷、准确等级支柱绝缘子√○○穿墙套管√√○○○母线√○○○电缆√√○○注：表中“√”为选择项目，“○”为校验项目。44.有一单相照明电路，电压220伏，接有20盏40瓦日光灯，日光灯的功率因数为0.5；另一支路接有40瓦白炽灯10盏；试计算：(1)电路中的总电流为多少安?(日光灯镇流器功率损耗不计入)(2)选择电路的总熔丝应为多少安?解：(1)日光灯支路的电流：I1=7.28A白炽灯支路的电流：I2=1.82A电路中的总电流：总电流的电阻分量：IP=I1cosΦ+I2=4.92A总电流的电抗分量：IQ=I1sinΦ=6.45A总电流：I==8.11A(2)总熔丝选择范围为：IR=(1.1～1.5)I=8.92～12.16A故选熔丝10A
