低压电器的检测

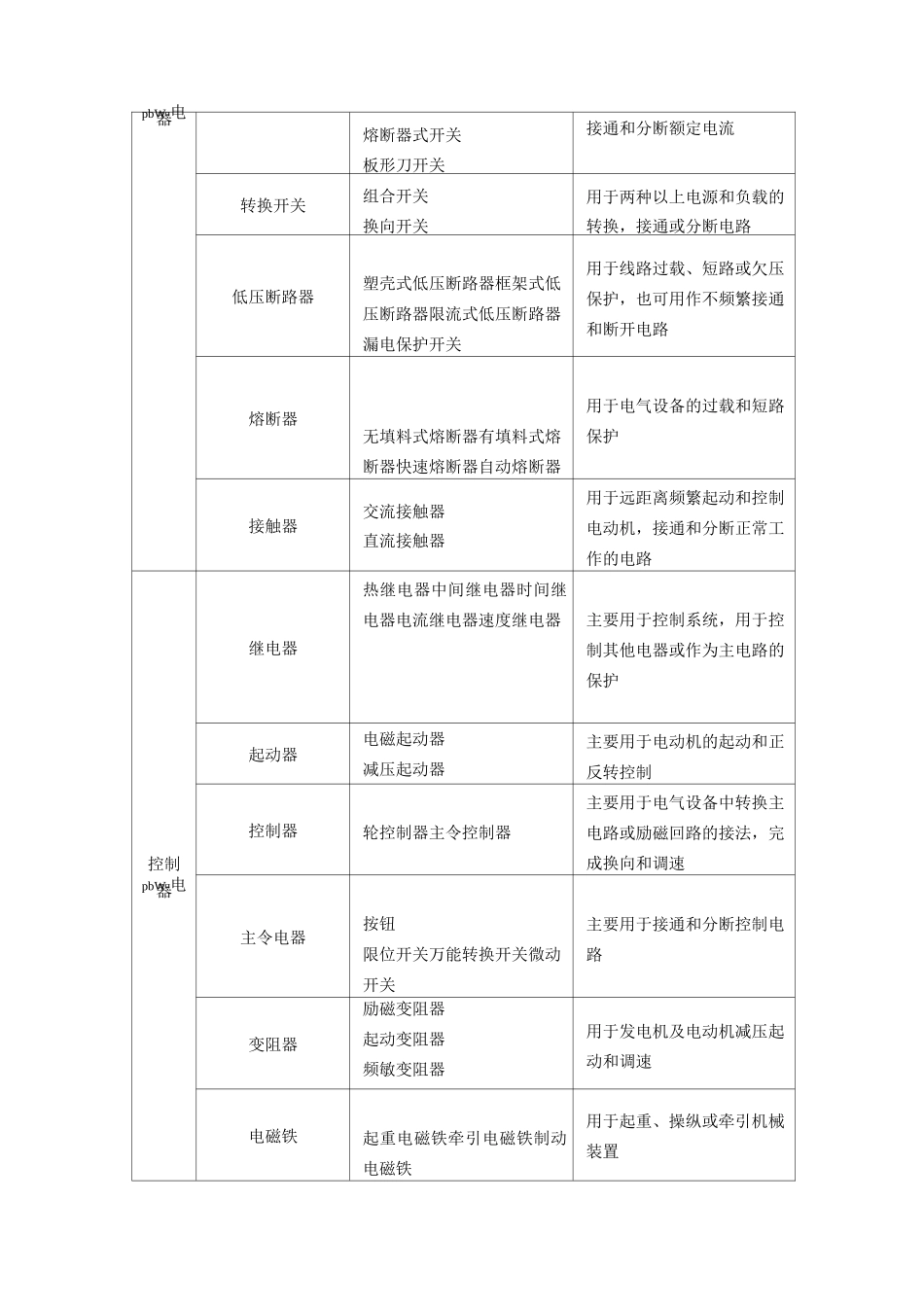

学习任务四低压电器的检测【学习目标】1．知道低压电器的分类；2．了解产品电气型号；3．初步了解低压电器的产品标准及选用；初步了解低压电器的检测。【任务描述】低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。控制电器按其工作电压的高低，以交流 1200V、直流 1500V 为界，可划分为高压控制电器和低压控制电器两大类。总的来说，低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件。在工业、农业、交通、国防以及人们用电部门中，大多数采用低压供电，因此电器元件的质量将直接影响到低压供电系统的可靠性。【相关知识】按工作电压高低，可分为高压电器和低压电器两大类。高压电器是指额定电压 3kv 及以上的电器；低压电器是指交流电压 l000V 或直流电压 1200V 以下的电器。低压电器是电力拖动自动控制系统的基本组成元件。低压电器可以分为配电电器和控制电器两大类，是成套电气设备的基本组成元件。一、低压电器的分类1、按动作方式分类（1）自动电器依靠本身参数的变化或外来信号的作用，自动完成接通或分断等动作的电器。例如接触器、继电器。（2）手动电器用手直接操作来进行切换的电器。例如刀开关、控制器、转换开关等2、按用途分类（1）控制电器用于各种控制电路和控制系统的电器。例如接触器、继电器、主令电器、控制器、电磁铁等。（2）配电电器用于电能的输送和分配的电器。例如隔离开关、刀开关、熔断器、自动开关等。另外，按电器的执行功能，可分为有触点电器和无触点电器。表常用低压电器的分类和用途种类名称主要品种用途配电刀开关负荷开关主要用于电路的隔离，也能pbW-电器熔断器式开关板形刀开关接通和分断额定电流转换开关组合开关换向开关用于两种以上电源和负载的转换，接通或分断电路低压断路器塑壳式低压断路器框架式低压断路器限流式低压断路器漏电保护开关用于线路过载、短路或欠压保护，也可用作不频繁接通和断开电路熔断器无填料式熔断器有填料式熔断器快速熔断器自动熔断器用于电气设备的过载和短路保护接触器交流接触器直流接触器用于远距离频繁起动和控制电动机，接通和分断正常工作的电路控制pbW-电器继电器热继电器中间继电器时间继电器电流继电器速度继电器主要用于控制系统，用于控制其他电器或作为主电路的保护起动器电磁起动器减压起动器主要用于电动机的起动和正反转控...
