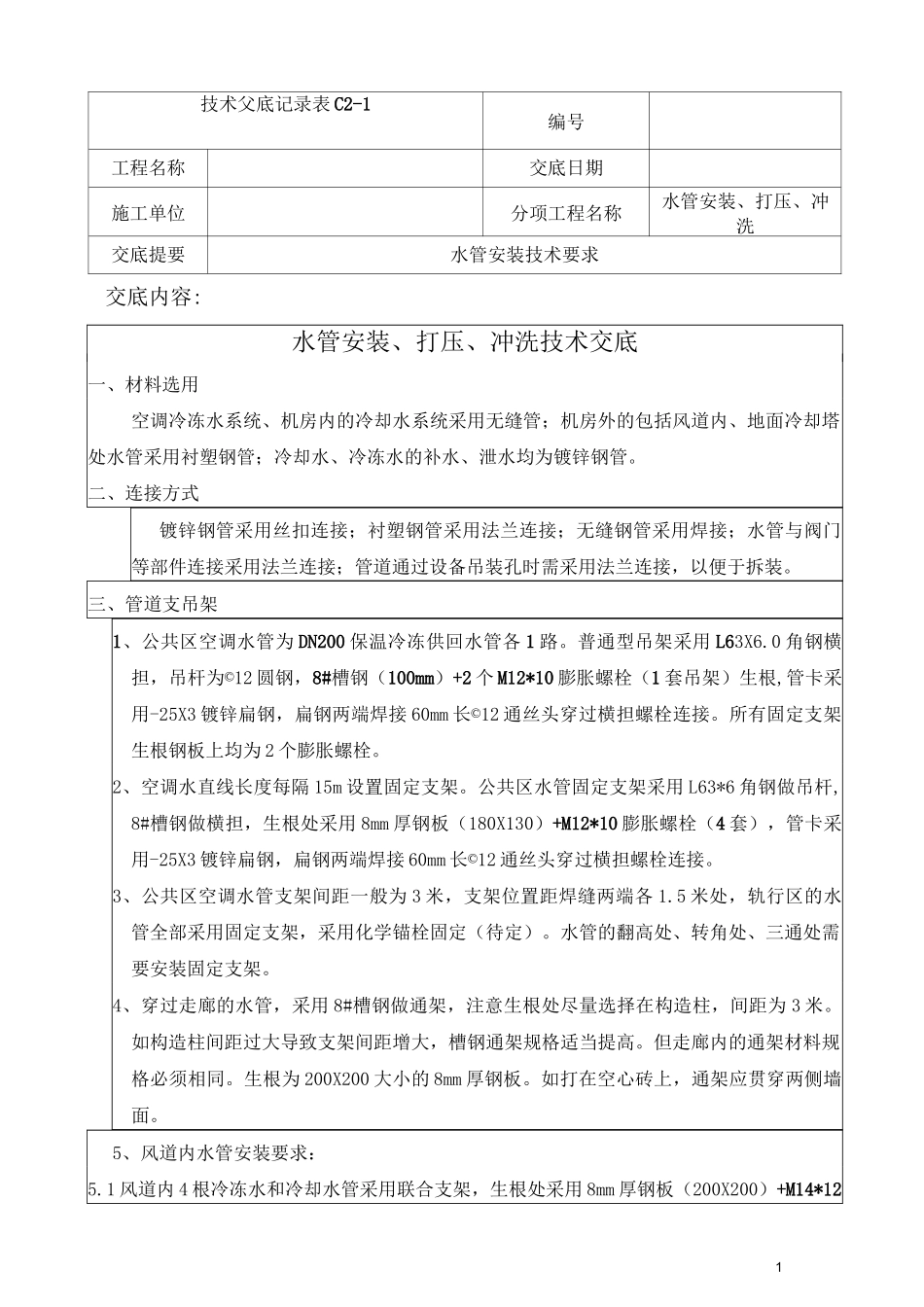

1技术父底记录表 C2-1编号工程名称交底日期施工单位分项工程名称水管安装、打压、冲洗交底提要水管安装技术要求交底内容:水管安装、打压、冲洗技术交底一、材料选用空调冷冻水系统、机房内的冷却水系统采用无缝管;机房外的包括风道内、地面冷却塔处水管采用衬塑钢管;冷却水、冷冻水的补水、泄水均为镀锌钢管。二、连接方式镀锌钢管采用丝扣连接;衬塑钢管采用法兰连接;无缝钢管采用焊接;水管与阀门等部件连接采用法兰连接;管道通过设备吊装孔时需采用法兰连接,以便于拆装。三、管道支吊架1、公共区空调水管为 DN200 保温冷冻供回水管各 1 路。普通型吊架采用 L63X6.0 角钢横担,吊杆为©12 圆钢,8#槽钢(100mm)+2 个 M12*10 膨胀螺栓(1 套吊架)生根,管卡采用-25X3 镀锌扁钢,扁钢两端焊接 60mm 长©12 通丝头穿过横担螺栓连接。所有固定支架生根钢板上均为 2 个膨胀螺栓。2、空调水直线长度每隔 15m 设置固定支架。公共区水管固定支架采用 L63*6 角钢做吊杆,8#槽钢做横担,生根处采用 8mm 厚钢板(180X130)+M12*10 膨胀螺栓(4 套),管卡采用-25X3 镀锌扁钢,扁钢两端焊接 60mm 长©12 通丝头穿过横担螺栓连接。3、公共区空调水管支架间距一般为 3 米,支架位置距焊缝两端各 1.5 米处,轨行区的水管全部采用固定支架,采用化学锚栓固定(待定)。水管的翻高处、转角处、三通处需要安装固定支架。4、穿过走廊的水管,采用 8#槽钢做通架,注意生根处尽量选择在构造柱,间距为 3 米。如构造柱间距过大导致支架间距增大,槽钢通架规格适当提高。但走廊内的通架材料规格必须相同。生根为 200X200 大小的 8mm 厚钢板。如打在空心砖上,通架应贯穿两侧墙面。5、风道内水管安装要求:5.1 风道内 4 根冷冻水和冷却水管采用联合支架,生根处采用 8mm 厚钢板(200X200)+M14*122膨胀螺栓(4 套),管卡采用-25X3 镀锌扁钢,扁钢两端焊接 60mm 长©12 通丝头穿过横担螺栓连接,支架横担及吊杆采用[10#槽钢;5.2 单独 2 根冷却水管支架为 L63*6.0 角钢吊杆+[8#槽钢横担,生根处采用 8mm 厚钢板(200X200)+M12*10 膨胀螺栓(4 套),管卡采用-25X3 镀锌扁钢,扁钢两端焊接60mm 长©12 通丝头穿过横担螺栓连接。吊架横担为[8#槽钢,吊杆为©12 圆钢,根处采用 8#槽钢(100mm)+M12*10 膨胀螺栓(2 套),管卡采用-25X3 镀锌扁钢,扁钢两端焊接 60mm 长©12 通丝头穿过横...
