发电机抽穿转子作业指导书

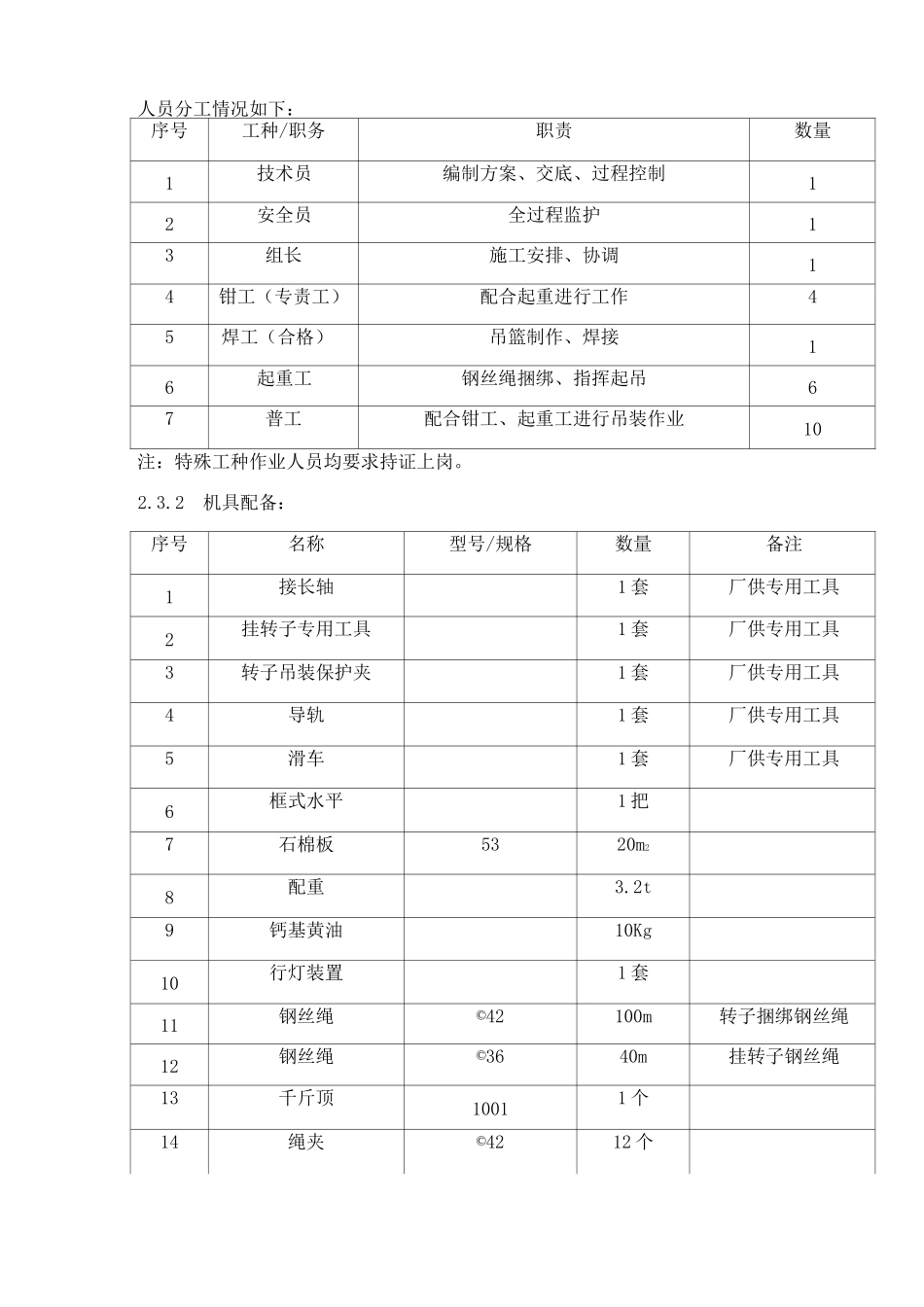

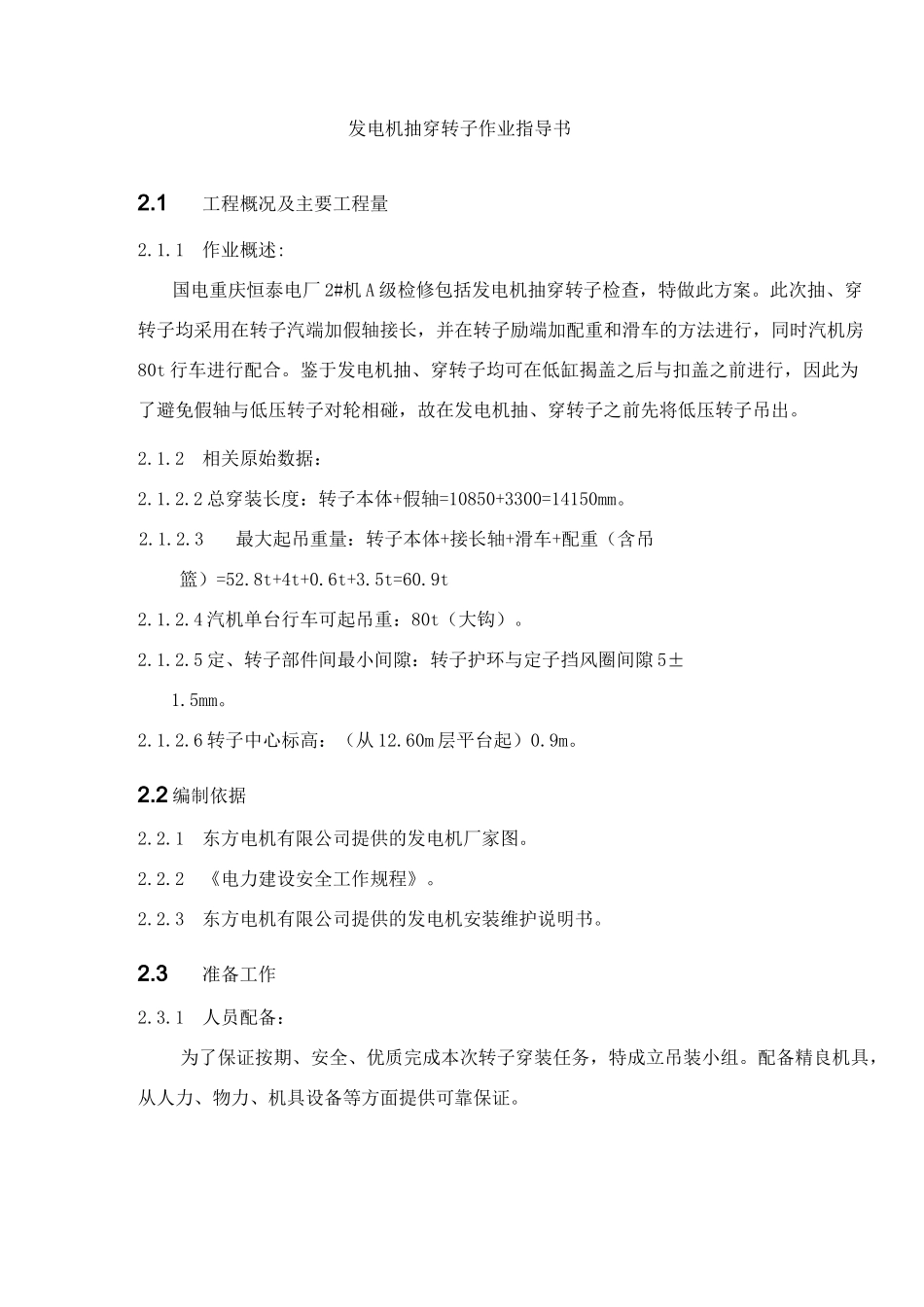

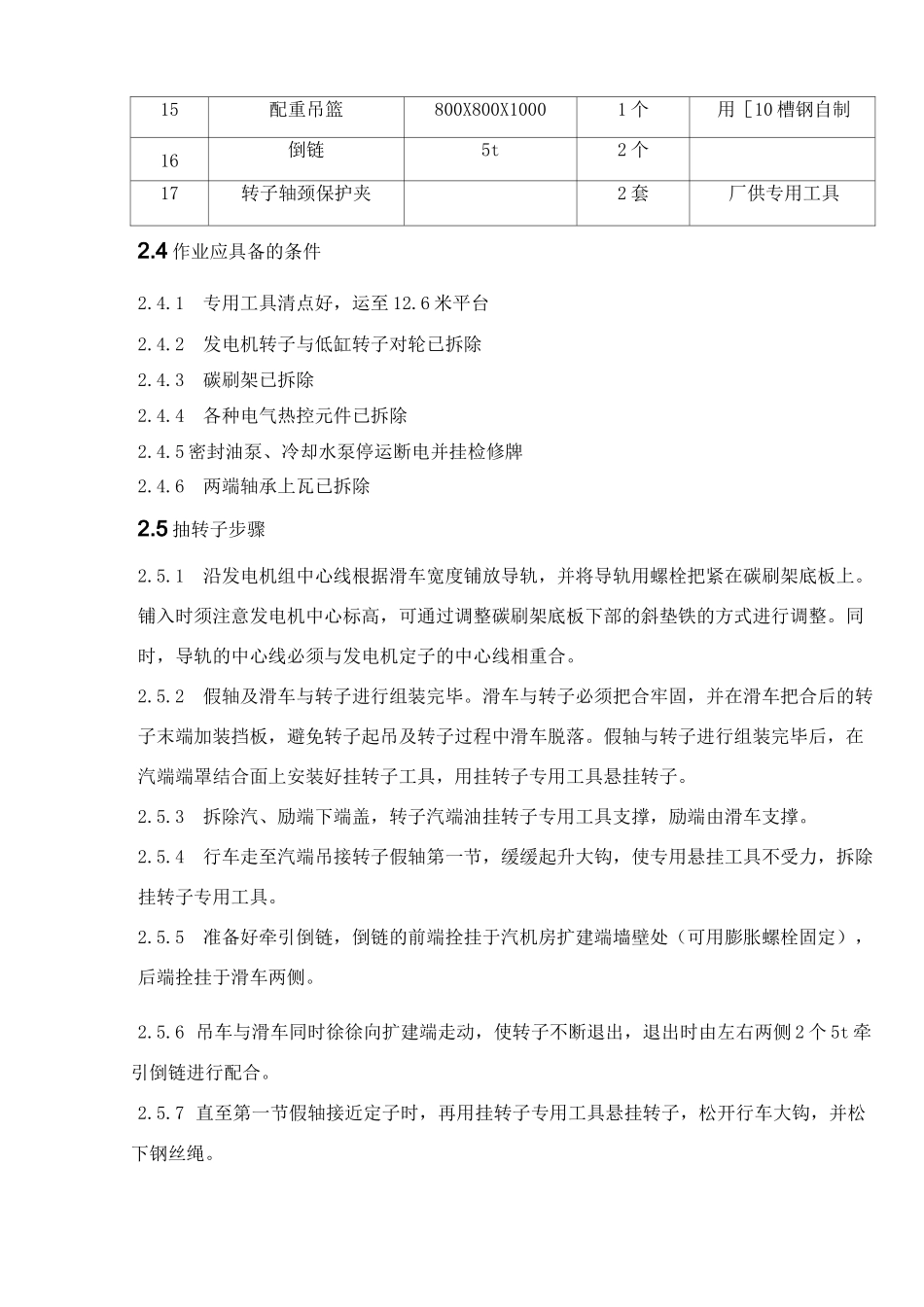

发电机抽穿转子作业指导书2.1工程概况及主要工程量2.1.1作业概述:国电重庆恒泰电厂 2#机 A 级检修包括发电机抽穿转子检查，特做此方案。此次抽、穿转子均采用在转子汽端加假轴接长，并在转子励端加配重和滑车的方法进行，同时汽机房80t 行车进行配合。鉴于发电机抽、穿转子均可在低缸揭盖之后与扣盖之前进行，因此为了避免假轴与低压转子对轮相碰，故在发电机抽、穿转子之前先将低压转子吊出。2.1.2相关原始数据：2.1.2.2 总穿装长度：转子本体+假轴=10850+3300=14150mm。2.1.2.3最大起吊重量：转子本体+接长轴+滑车+配重（含吊篮）=52.8t+4t+0.6t+3.5t=60.9t2.1.2.4 汽机单台行车可起吊重：80t（大钩）。2.1.2.5 定、转子部件间最小间隙：转子护环与定子挡风圈间隙 5±1.5mm。2.1.2.6 转子中心标高：（从 12.60m 层平台起）0.9m。2.2 编制依据2.2.1东方电机有限公司提供的发电机厂家图。2.2.2《电力建设安全工作规程》。2.2.3东方电机有限公司提供的发电机安装维护说明书。2.3准备工作2.3.1人员配备：为了保证按期、安全、优质完成本次转子穿装任务，特成立吊装小组。配备精良机具，从人力、物力、机具设备等方面提供可靠保证。人员分工情况如下：序号工种/职务职责数量1技术员编制方案、交底、过程控制12安全员全过程监护13组长施工安排、协调14钳工（专责工）配合起重进行工作45焊工（合格）吊篮制作、焊接16起重工钢丝绳捆绑、指挥起吊67普工配合钳工、起重工进行吊装作业10注：特殊工种作业人员均要求持证上岗。2.3.2机具配备：序号名称型号/规格数量备注1接长轴1 套厂供专用工具2挂转子专用工具1 套厂供专用工具3转子吊装保护夹1 套厂供专用工具4导轨1 套厂供专用工具5滑车1 套厂供专用工具6框式水平1 把7石棉板5320m28配重3.2t9钙基黄油10Kg10行灯装置1 套11钢丝绳©42100m转子捆绑钢丝绳12钢丝绳©3640m挂转子钢丝绳13千斤顶10011 个14绳夹©4212 个15配重吊篮800X800X10001 个用［10 槽钢自制16倒链5t2 个17转子轴颈保护夹2 套厂供专用工具2.4 作业应具备的条件2.4.1专用工具清点好，运至 12.6 米平台2.4.2发电机转子与低缸转子对轮已拆除2.4.3碳刷架已拆除2.4.4各种电气热控元件已拆除2.4.5 密封油泵、冷却水泵停运断电并挂检修牌2.4.6两端轴承上瓦已拆除2.5 抽转子步骤2.5.1沿发电机组中心线根据滑车宽度铺放导轨，并将导轨用螺栓把紧在碳刷架底板上。铺入时须注意发电机中心标高，可通过调整碳刷架底板...
