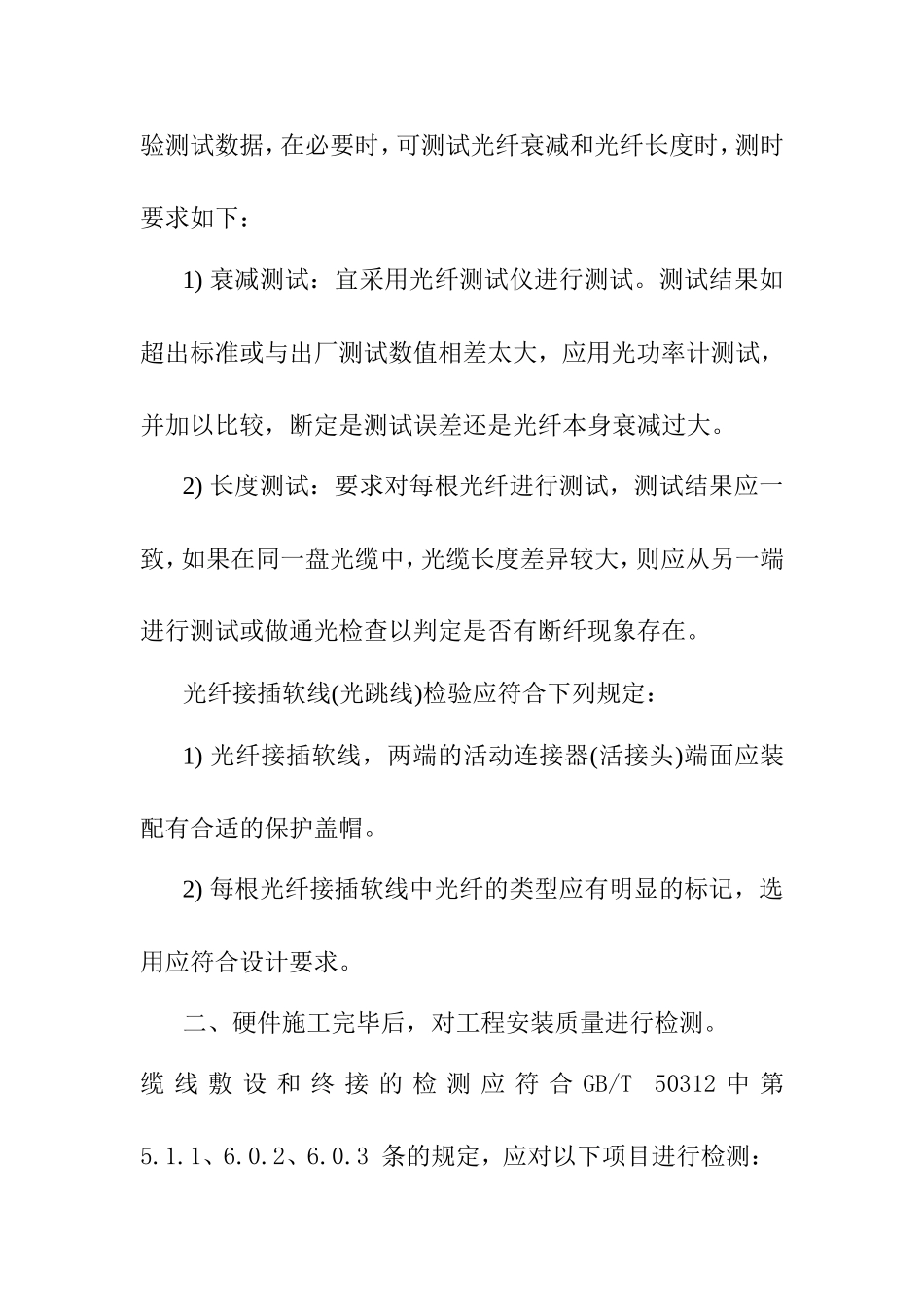

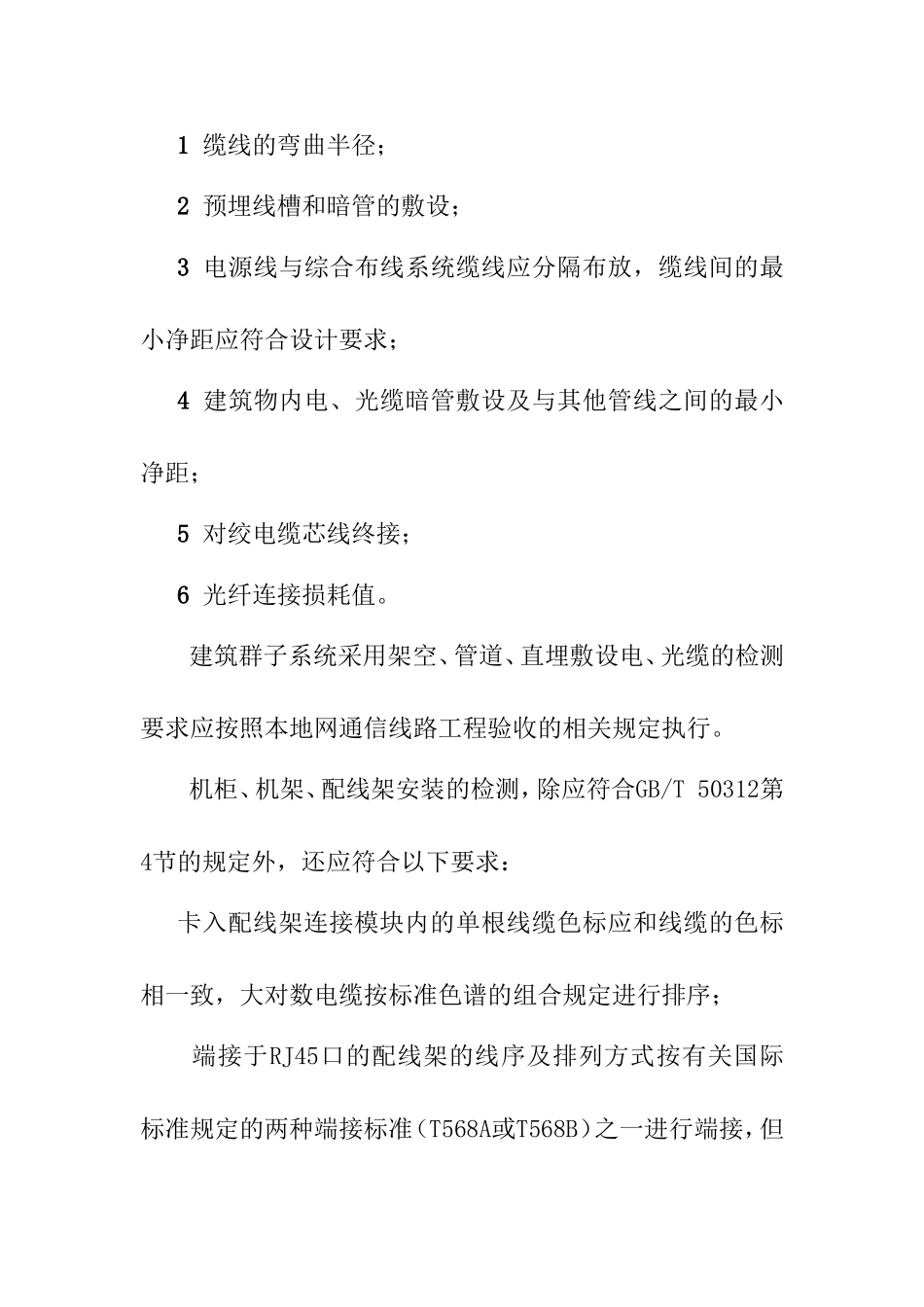

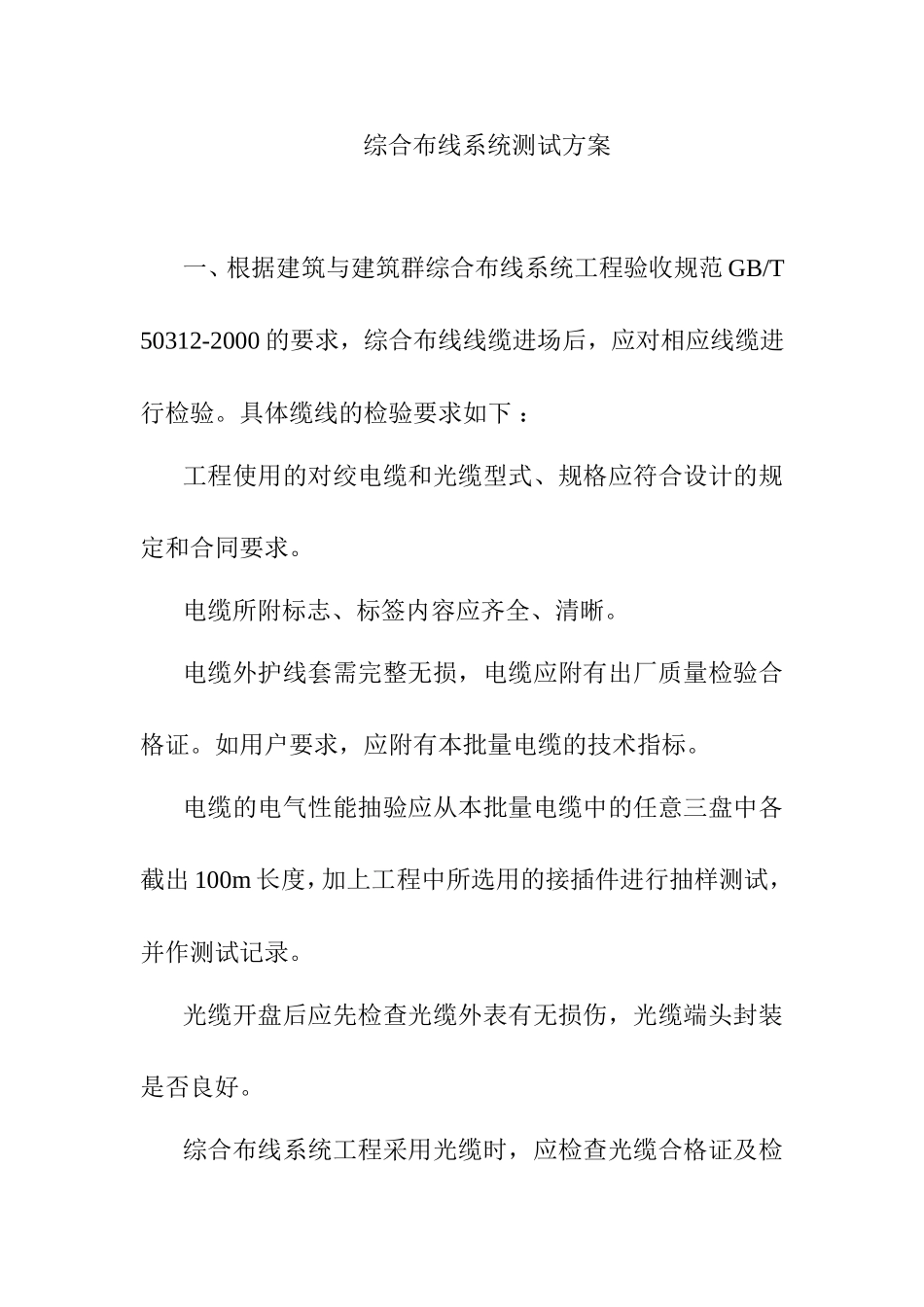

综合布线系统测试方案一、根据建筑与建筑群综合布线系统工程验收规范GB/T50312-2000的要求，综合布线线缆进场后，应对相应线缆进行检验。具体缆线的检验要求如下：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。电缆所附标志、标签内容应齐全、清晰。电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下：1)衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。2)长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。光纤接插软线(光跳线)检验应符合下列规定：1)光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。2)每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。二、硬件施工完毕后，对工程安装质量进行检测。缆线敷设和终接的检测应符合GB/T50312中第5.1.1、6.0.2、6.0.3条的规定，应对以下项目进行检测：1缆线的弯曲半径；2预埋线槽和暗管的敷设；3电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5对绞电缆芯线终接；6光纤连接损耗值。建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。机柜、机架、配线架安装的检测，除应符合GB/T50312第4节的规定外，还应符合以下要求：卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准（T568A或T568B）之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。缆线终接应符合GB/T50312中第6.0.1条的规定。各类跳线的终接应符合GB/T50312中第6.0.4条的规定。机柜、机架、配线架安装，除应符合GB/T50312第4.0.1条的规定外，还应符合以下要求：1机柜不应直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后铺设活动地板，底座水平误差每平方米不应大于2mm；2安装机架面板，架前应预留有800mm空间，机架背面离墙距离应大于600mm；3背板式跳线架应经配套的金属背板及接线管理架安装在墙壁上，金属背板与墙壁应紧固；4壁挂式机柜底面距地面不宜小于300mm；5桥架或线槽应直接进入机架或机柜内；6接线端子各种标志应齐全。信息插座的安装要求应执行GB/T50312第4.0.3条的规定。光缆芯线终端的连接盒面板应有标志综合布线系统安装分项工程质量验收记录表编号：表C.0.1-0902单位（子单位）工程名称子分部工程综合布线系统分项工程名称系统安装质量检测验收部位施工单位项目经理施工执行标准名称及编号分包单位分包项目经理检测项目（一般项目）（执行本规范第9.2.5～9.2.9条的规定）检测记录备注1缆线终接执行GB/T50312中第6.0.2条的规定。2各类跳线的终接执行GB/T50312中第6.0.4条的规定。3机柜、机架、配线架的安装符合规定执行GB/T50312中第4.0.1条的规定。设备底座预留空间紧固状况距地面距离与桥架线槽连接接线端子标志4信息插座的安装执行GB/T50312中第4.0.3条的规定。5光缆芯线终端的安装连接标志执行本规范9.2.9条的规定。6检测意见：监理工程师签字：检测机构负责人签字：（建设单位项目专业技术负责人）日期：日期：三、工程结束后，对综合布线系统进行系统性能测试。综合布线系统性能检测应采用专用测试仪器对...
