solidworks三维建模

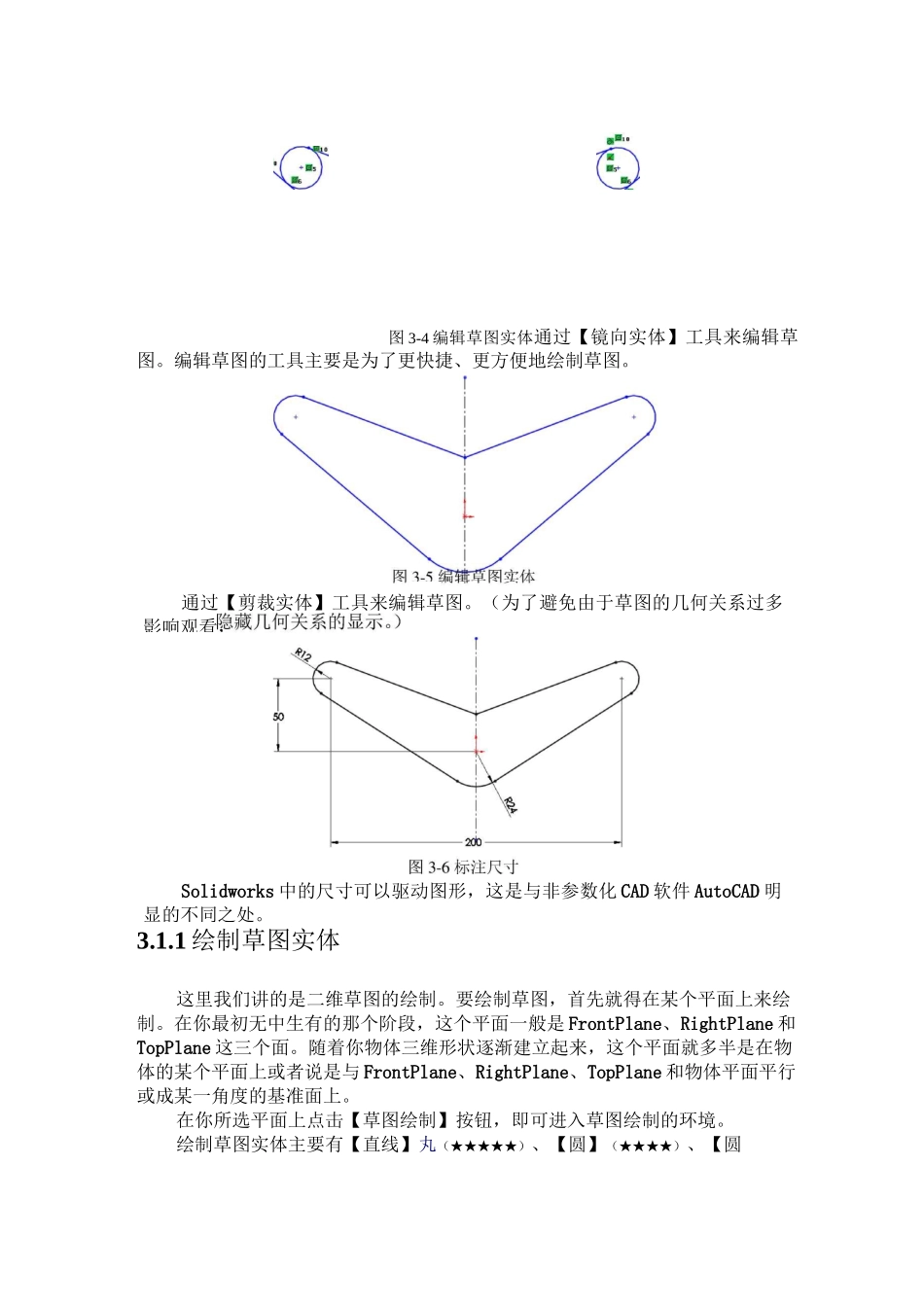

绘制草图实编辑草图实体）添加几何关系J标注尺寸t3.2 草图的绘制草图是由直线、圆弧等基本几何元素构成的封闭或不封闭的几何实体。草图分为二维草图和三维草图。二维草图绘制在平面上，该平面可以是基准面也可以是模型上的任意平面。三维草图存在于三维空间，且不和特定的草图基准面相关。草图是与特征紧密相关的，它用于构成特征的“截面轮廓”或“路径”。离开了特征，孤立的草图毫无意义。大部分 Solidworks 的特征都是由二维草图开始的。所以能够熟练地使用草图绘制工具草图非常重要。（转自《Solidworks 机械设计实用教程》P15）绘制草图主要包括四大过程：第一是用草图绘制实体工具，比如直线、圆、样条曲线、矩形等工具来绘制草图；第二是用草图编辑工具，比如剪裁实体、延伸实体、等距实体、镜像实体等工具来修改草图；第三是添加几何关系；第四是标注尺寸。绘制草图图 3-1 绘制草图的四大过程下面通过绘制一个类似于回旋飞镖形状的草图来演示绘制草图的这四大过程。图 3-3 添加几何关系给两条直线分别和两个圆添加【相切】的几何关系。几何关系可以很容易的控制图形相互间的关系，同时也能表达设计者的设计意图。Tips:本章节【】中的内容就是 Solidworks中的工具，【】后面的★数量多少代表该工具的使用频率。仅此而已。通过草图绘制实体工具中的【圆】和【直线】来绘制草图实体。一般通过绘制草图实体的工具只能粗略的画出草图。图 3-4 编辑草图实体通过【镜向实体】工具来编辑草图。编辑草图的工具主要是为了更快捷、更方便地绘制草图。3.1.1 绘制草图实体这里我们讲的是二维草图的绘制。要绘制草图，首先就得在某个平面上来绘制。在你最初无中生有的那个阶段，这个平面一般是 FrontPlane、RightPlane 和TopPlane 这三个面。随着你物体三维形状逐渐建立起来，这个平面就多半是在物体的某个平面上或者说是与 FrontPlane、RightPlane、TopPlane 和物体平面平行或成某一角度的基准面上。在你所选平面上点击【草图绘制】按钮，即可进入草图绘制的环境。绘制草图实体主要有【直线】丸（★★★★★）、【圆】（★★★★）、【圆通过【剪裁实体】工具来编辑草图。（为了避免由于草图的几何关系过多影响观看，Solidworks 中的尺寸可以驱动图形，这是与非参数化 CAD 软件 AutoCAD 明显的不同之处。弧】=（★★★★）、【矩形】EI（★★★★）、【样条曲线】（★★★★）、【椭圆】/（★★）和【多边形】-（★★）这七种工...
