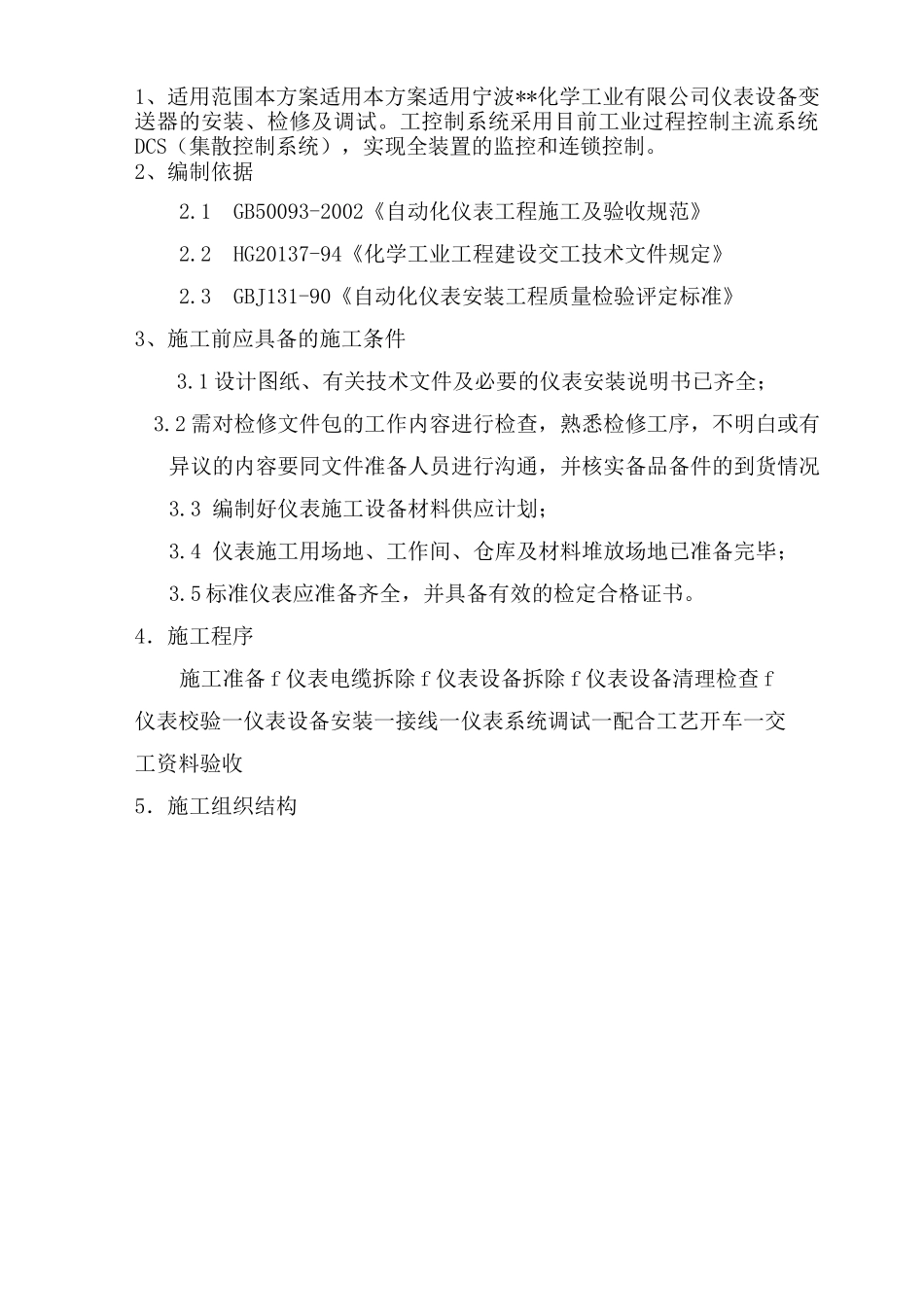

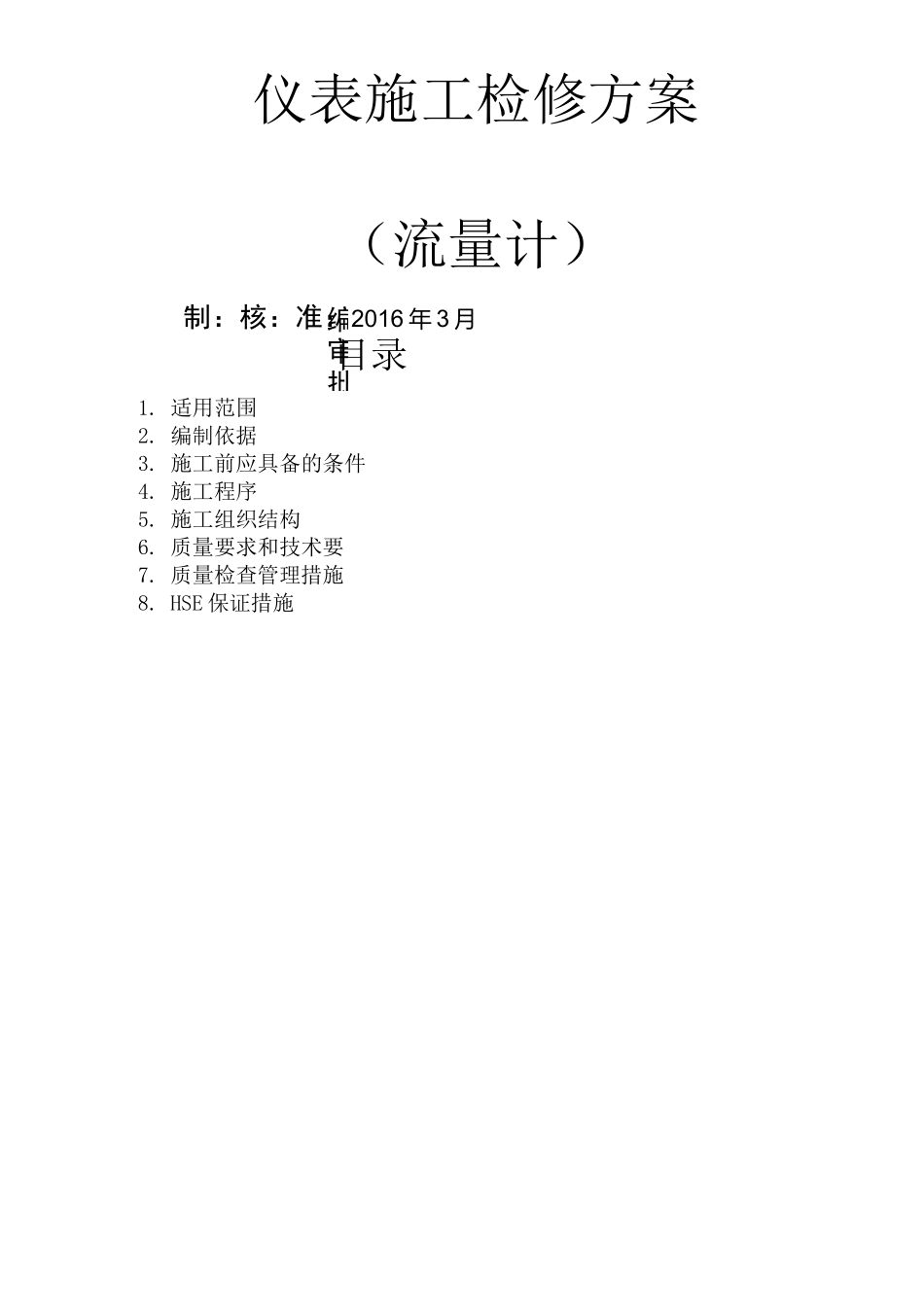

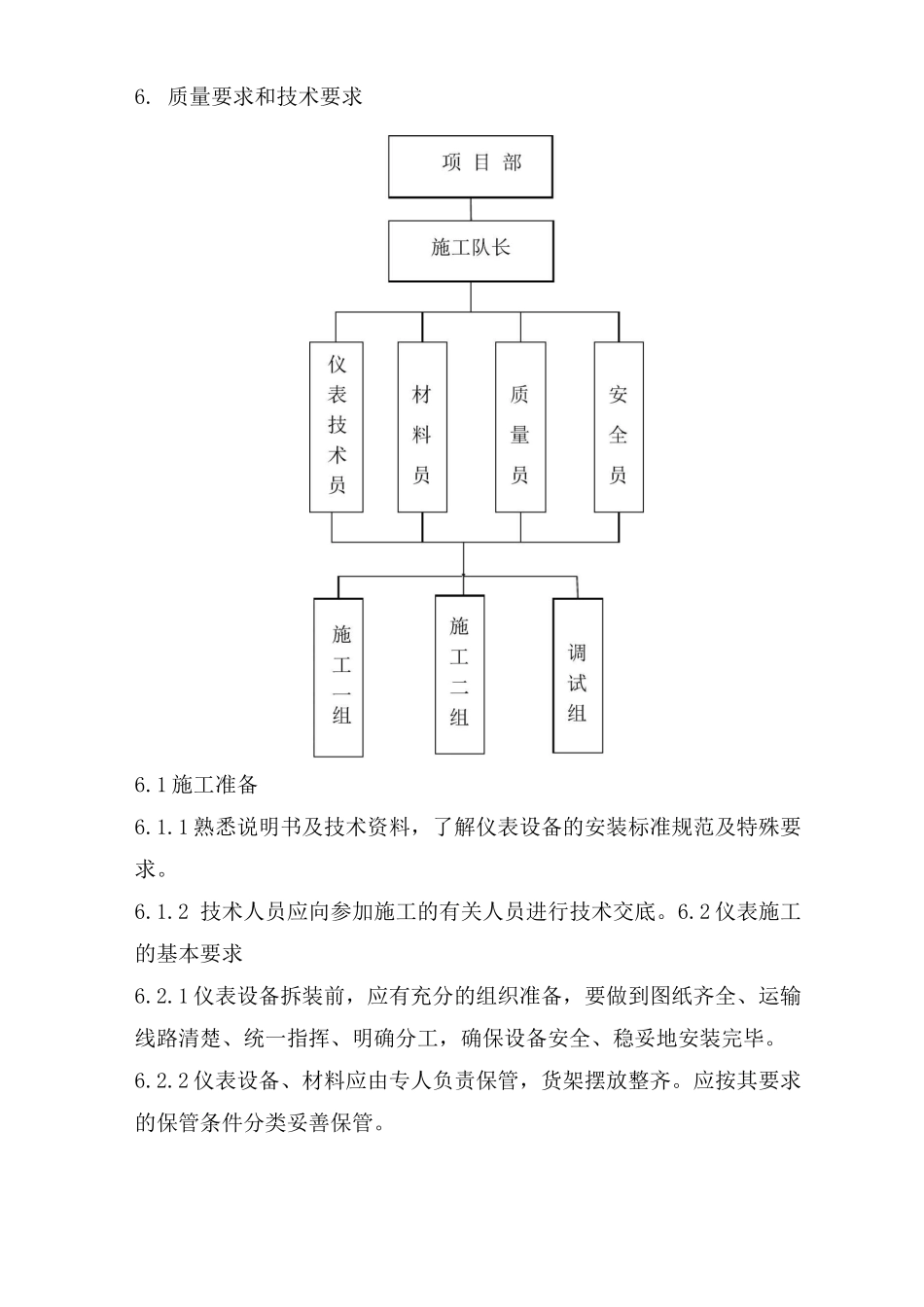

编审批仪表施工检修方案（流量计）制：核：准：2016 年 3 月目录1. 适用范围2. 编制依据3. 施工前应具备的条件4. 施工程序5. 施工组织结构6. 质量要求和技术要7. 质量检查管理措施8. HSE 保证措施1、适用范围本方案适用本方案适用宁波**化学工业有限公司仪表设备变送器的安装、检修及调试。工控制系统采用目前工业过程控制主流系统DCS（集散控制系统），实现全装置的监控和连锁控制。2、编制依据2.1GB50093-2002《自动化仪表工程施工及验收规范》2.2HG20137-94《化学工业工程建设交工技术文件规定》2.3GBJ131-90《自动化仪表安装工程质量检验评定标准》3、施工前应具备的施工条件3.1 设计图纸、有关技术文件及必要的仪表安装说明书已齐全；3.2 需对检修文件包的工作内容进行检查，熟悉检修工序，不明白或有异议的内容要同文件准备人员进行沟通，并核实备品备件的到货情况3.3 编制好仪表施工设备材料供应计划；3.4 仪表施工用场地、工作间、仓库及材料堆放场地已准备完毕；3.5 标准仪表应准备齐全，并具备有效的检定合格证书。4．施工程序施工准备 f 仪表电缆拆除 f 仪表设备拆除 f 仪表设备清理检查 f仪表校验一仪表设备安装一接线一仪表系统调试一配合工艺开车一交工资料验收5．施工组织结构6. 质量要求和技术要求6.1 施工准备6.1.1 熟悉说明书及技术资料，了解仪表设备的安装标准规范及特殊要求。6.1.2 技术人员应向参加施工的有关人员进行技术交底。6.2 仪表施工的基本要求6.2.1 仪表设备拆装前，应有充分的组织准备，要做到图纸齐全、运输线路清楚、统一指挥、明确分工，确保设备安全、稳妥地安装完毕。6.2.2 仪表设备、材料应由专人负责保管，货架摆放整齐。应按其要求的保管条件分类妥善保管。6.2.3 施工中要严格执行质量的自检、互检、专业检查制度。凡检查中发现的施工质量问题要及时认真处理。6.3 仪表设备一次调校6.3.1 被校仪表应外观及封印完好，附件齐全，表内零件无脱落和损坏，铭牌清楚完整，型号规格及材质符合设计要求。6.3.2 调校用标准仪器应具备有效的鉴定合格证书，其基本误差的绝对值不宜超过被校仪表基本误差绝对值的 1/3。6.3.3 仪表的调校点应在全刻度范围内均匀选取，调校时不少于 5 点。6.3.4 被校仪表应进行死区、正反行程基本误差及回差调校。6.4 仪表设备安装6.4.1 直接安装在工艺管道上的仪表，宜在工艺管道吹扫后压力试验前安装，当必须与工艺管道同时安装时，在工艺管...
