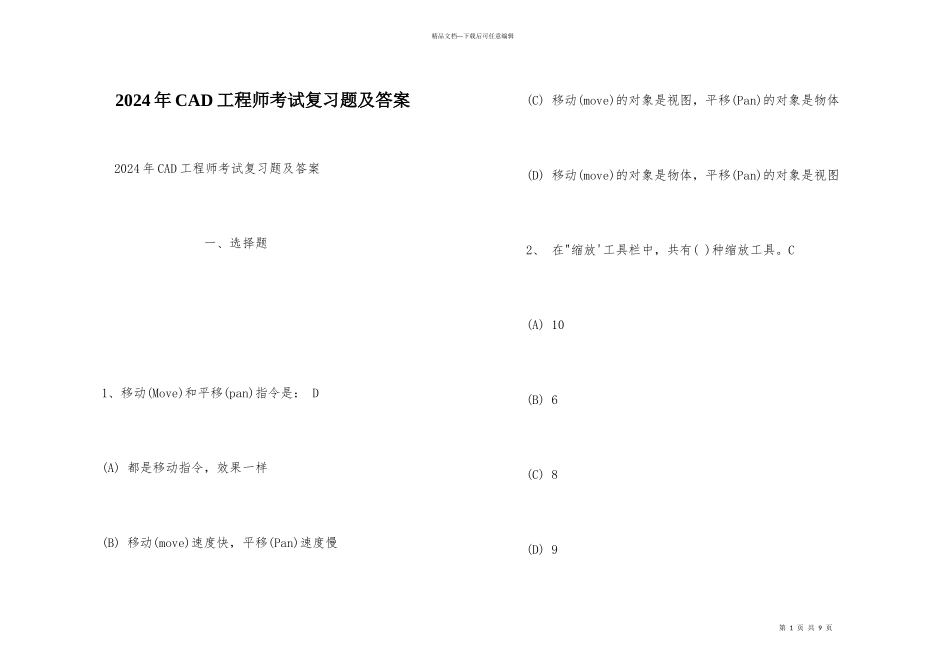

第 1 页 共 9 页精品文档---下载后可任意编辑2024 年 CAD 工程师考试复习题及答案 2024 年 CAD 工程师考试复习题及答案 一、选择题 1、移动(Move)和平移(pan)指令是： D (A) 都是移动指令，效果一样 (B) 移动(move)速度快，平移(Pan)速度慢 (C) 移动(move)的对象是视图，平移(Pan)的对象是物体 (D) 移动(move)的对象是物体，平移(Pan)的对象是视图 2、 在"缩放'工具栏中，共有( )种缩放工具。C (A) 10 (B) 6 (C) 8 (D) 9 第 2 页 共 9 页精品文档---下载后可任意编辑 3、下面哪个层的名称不能被修改或删除：C (A) 未命名的层 (B) 标准层 (C) 0 层 (D) 缺省的层 4、当图形中只有一个视口时， 【重生成】的功能与( )相同。B (A) 窗口缩放 (B) 全部重生成 (C) 实时平移 (D) 重画 5、转变图形实际位置的指令是：B (A) ZOOM (B) MOVE (C) PAN 第 3 页 共 9 页精品文档---下载后可任意编辑 (D) OFFSET 6、卸载菜单栏以后，可以在( )对话框中装载。A (A) 【菜单自定义】对话框 (B) 【草图设置】对话框 (C) 【选项】对话框 (D) 【自定义】对话框 7、假如从起点为(5,5)，要画出与 X 轴正方向成 30 度夹角，长度为 50 的直线段应输入：C (A) 50，30 (B) @30，50 (C) @5030 (D) 30，50 8、用相对直角坐标绘图时以哪一点为参照点：A (A) 上一指定点或位置 第 4 页 共 9 页精品文档---下载后可任意编辑 (B) 坐标原点 (C) 屏幕左下角点 (D) 任意一点 9、执行[样条曲线]指令后， ( )选项用来输入曲线的偏差值。值越大，曲线越 远离指定的点;值越小，曲线离指定的点越近。C (A) 闭合 (B) 端点切向 (C) 拟合公差 (D) 起点切向 10、执行( )指令对闭合图形无效。C (A) 打断 (B) 复制 (C) 拉长 第 5 页 共 9 页精品文档---下载后可任意编辑 (D) 删除 11、应用下面哪个选项可以使直线、样条曲线、多线段绘制的图形闭合：A (A) CLOSE (B) CONNECT (C) COMPLETE (D) DONE 12、当用 MIRROR 指令对文本属性进行镜像操作时，要想让文本具有可读性， 应将变量 MIRRTEXT 的`值设置为：A (A) 0 (B) 1 (C) 2 (D) 3 第 6 页 共 9 页精品文档---下载后可任意编辑 13、下面哪个指令可以对两个对象用圆弧进行连接：C (A) FILLET (B) PEDIT (C) CHAMFER (D) ARRAY 14、下面哪个对象不行以...
