2024年CAD工程师考试理论题及答案VIP专享

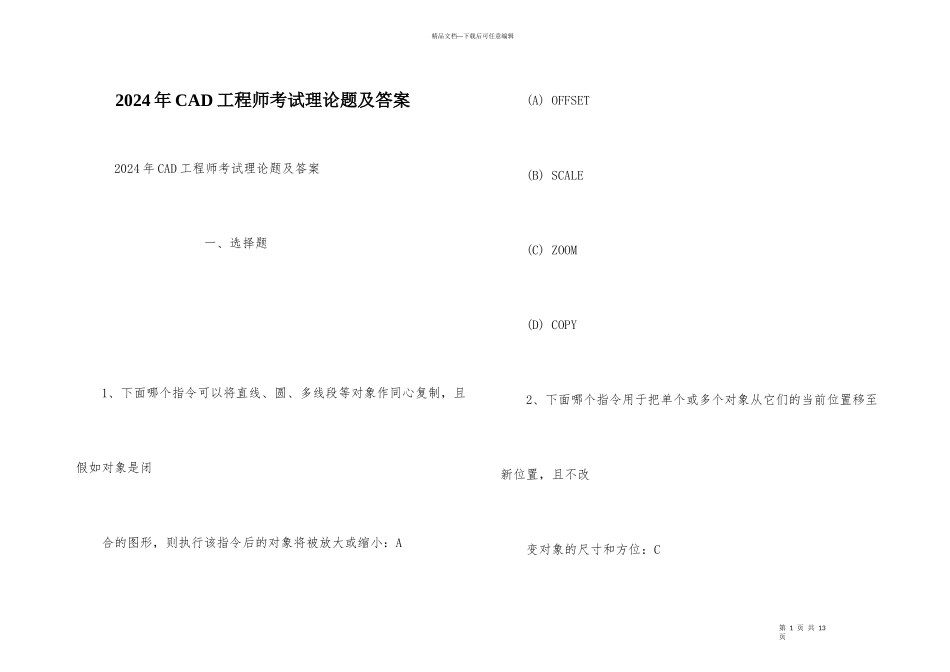

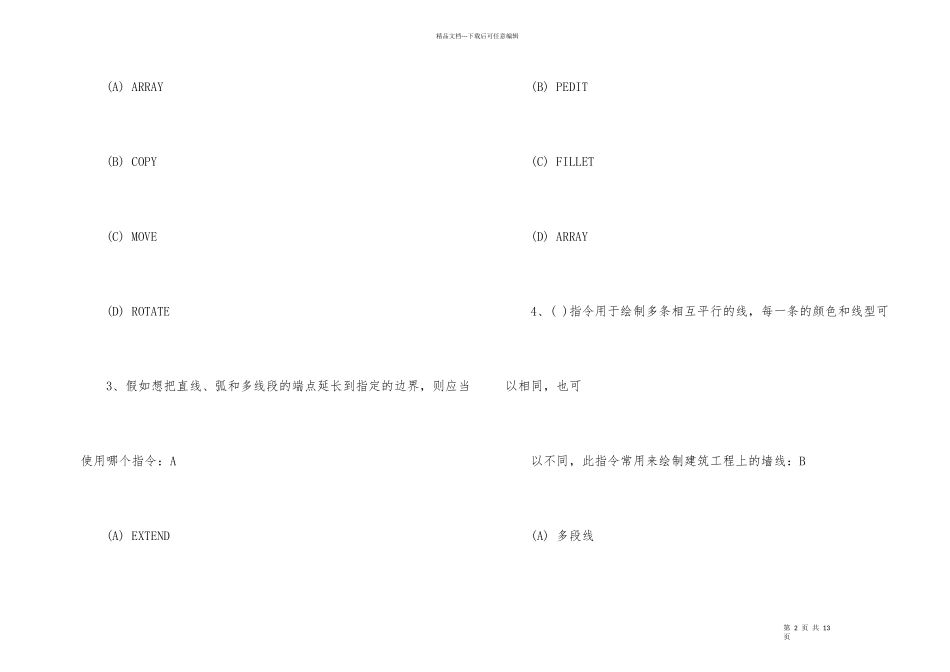

第 1 页 共 13 页精品文档---下载后可任意编辑2024 年 CAD 工程师考试理论题及答案 2024 年 CAD 工程师考试理论题及答案 一、选择题 1、下面哪个指令可以将直线、圆、多线段等对象作同心复制，且假如对象是闭 合的图形，则执行该指令后的对象将被放大或缩小：A (A) OFFSET (B) SCALE (C) ZOOM (D) COPY 2、下面哪个指令用于把单个或多个对象从它们的当前位置移至新位置，且不改 变对象的尺寸和方位：C 第 2 页 共 13 页精品文档---下载后可任意编辑 (A) ARRAY (B) COPY (C) MOVE (D) ROTATE 3、假如想把直线、弧和多线段的端点延长到指定的边界，则应当使用哪个指令：A (A) EXTEND (B) PEDIT (C) FILLET (D) ARRAY 4、( )指令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可 以不同，此指令常用来绘制建筑工程上的墙线：B (A) 多段线 第 3 页 共 13 页精品文档---下载后可任意编辑 (B) 多线 (C) 样条曲线 (D) 直线 5、 ( )对象适用[拉长]指令中的[动态]选项。 D (A) 多段线 (B) 多线 (C) 样条曲线 (D) 直线 6、( )指令可以便利地查询指定两点之间的直线距离以及该直线与 X 轴的夹角。 B (A) 点坐标 (B) 距离 (C) 面积 (D) 面域 第 4 页 共 13 页精品文档---下载后可任意编辑 7、 ( )指令用于绘制指定内外直径的圆环或填充圆。 D (A) 椭圆 (B) 圆 (C) 圆弧 (D) 圆环 8、 ( )是由封闭图形所形成的二维实心区域，它不但含有边的.信息，还含有边 界内的信息，用户可以对其进行各种布尔运算。C (A) 块 (B) 多段线 (C) 面域 (D) 图案填充 9、( )对象可以执行【拉长】指令中的【增量】选项。A (A) 弧 第 5 页 共 13 页精品文档---下载后可任意编辑 (B) 矩形 (C) 圆 (D) 圆柱 10、在 AutoCAD2024 中，用于设置尺寸界线超出尺寸线的距离的变量是( )。 B (A) DIMCLRE (B) DIMEXE (C) DIMLWE (D) DIMXO 11、以下指令中将选定对象的特性应用到其他对象的是( )。D (A) "夹点'编辑 (B) AutoCAD 设计中心 (C) 特性 (D) 特性匹配 第 6 页 共 13 页精品文档---下载后可任意编辑 12、 哪一个指令可自动地将包围指定点的最近区域定义为填充边界?( ) A (A) BHATCH (B) BOUNDARY (C) HATCH (D) PTHATCH 13、默认状况下，AutoCAD2024 供应的多线样式文件为( )。B...
