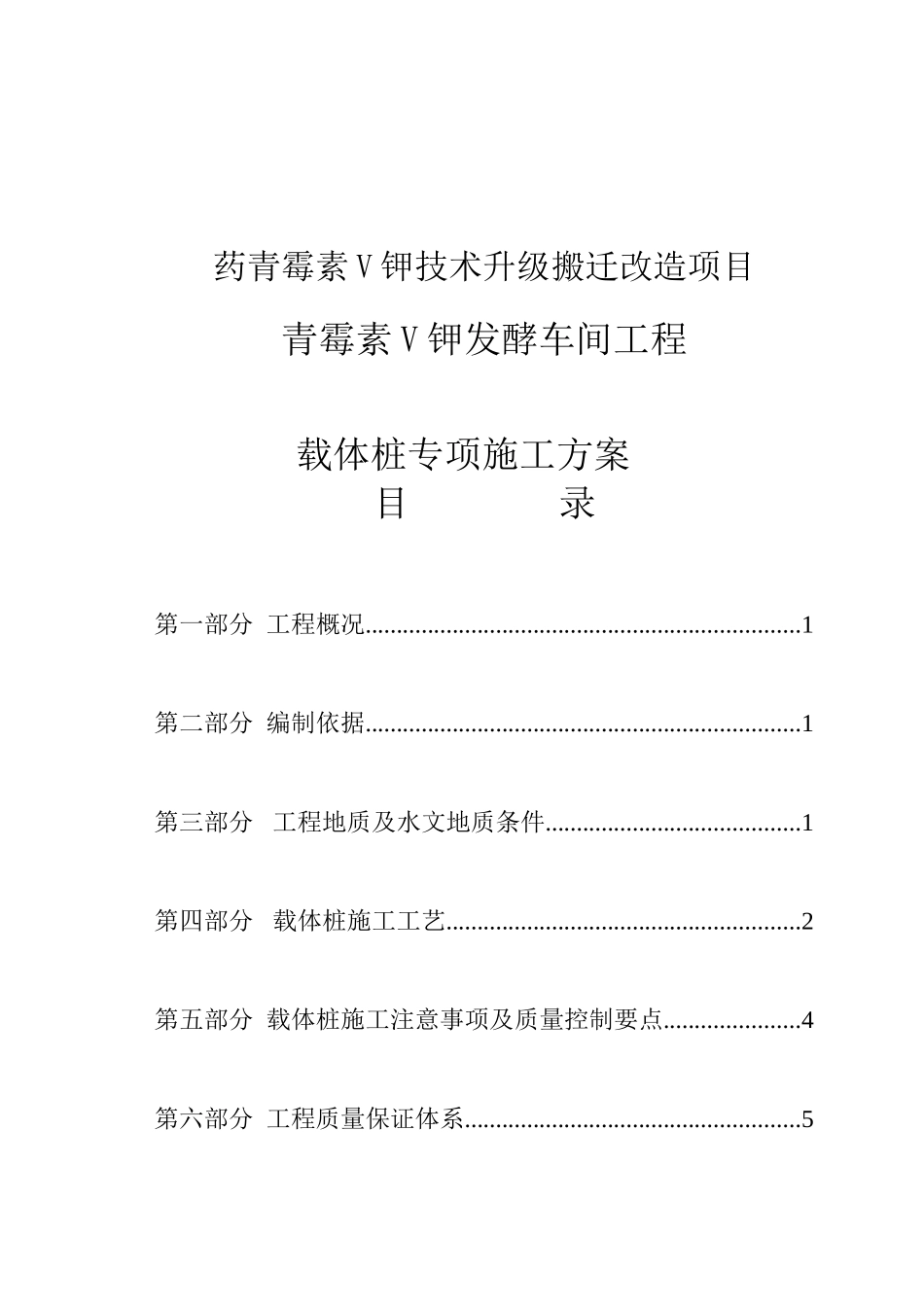

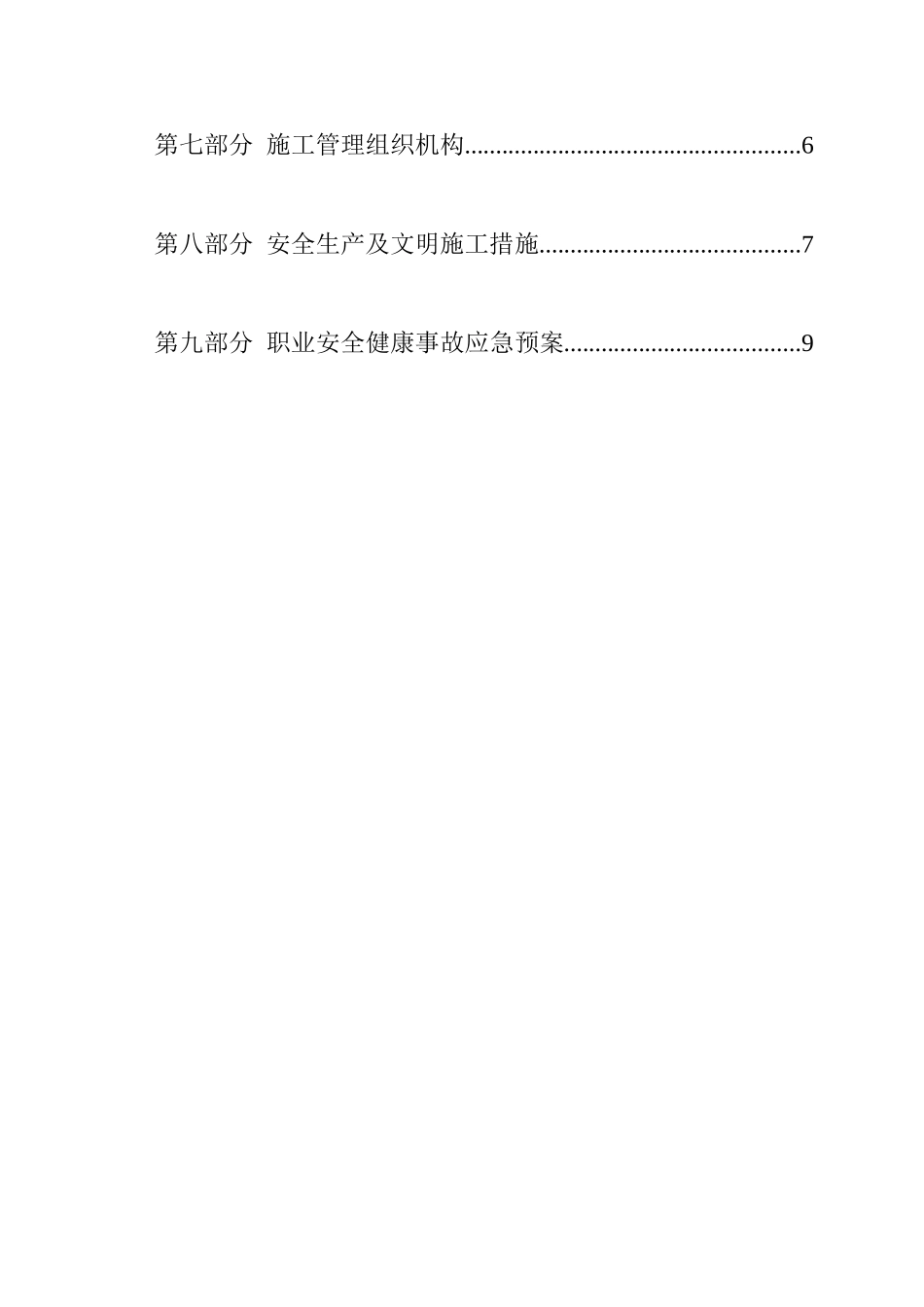

药青霉素V钾技术升级搬迁改造项目青霉素V钾发酵车间工程载体桩专项施工方案目录第一部分工程概况......................................................................1第二部分编制依据......................................................................1第三部分工程地质及水文地质条件.........................................1第四部分载体桩施工工艺.........................................................2第五部分载体桩施工注意事项及质量控制要点......................4第六部分工程质量保证体系......................................................5第七部分施工管理组织机构......................................................6第八部分安全生产及文明施工措施..........................................7第九部分职业安全健康事故应急预案......................................9第一部分工程概况本工程为华北制药青霉素V钾技术升级搬迁改造项目青霉素V钾发酵车间工程。根据该工程实际使用情况图纸设计拟采用直径430mm的复合载体夯扩桩基础，桩长7.5m，共计打桩342根。单根载体桩钢筋笼，主筋为HRB400Φ12×8，桩身螺旋箍筋HPB300Φ6@200mm，长度为5000mm，桩顶加密区螺旋箍筋为Φ6@100mm，加密区长度为2500mm。夯扩桩加强箍筋Φ12@1000mm。单桩竖向承载力设计值Ra不小于800kN，三击贯入小于10cm，桩身混凝土强度等级为C30。桩基础顶标高-1.95m，桩头进入上部承台基础50mm，桩头上部预留500mm长竖向受力筋锚入上部承台基础内部。根据图纸设计及工程基础的地勘报告显示，桩身下部持力层坐落在第四层“细砂”上。载体桩，由于填料挤密，使承载体所在土层更加密实、均匀，压缩模量得到很大提高，从而有效提高了单桩承载力，减小了建筑物的总体变形。第二部分编制依据河北大地建设科技有限公司于2015年11月绘制提供的地勘报告；《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《建筑地基基础设计规范》(GB50007-2011)；《工程测量规范》（GBJ50026-2007）；《混凝土结构工程施工质量验收规范》(GB50204-2015)；《钢筋焊接及验收规程》(JGJ18-2012)；《钢筋焊接接头试验方法》(JGJ/T27-2014)；第三部分工程地质及水文地质条件施工场地下从上至下第一层为黄土状粉土，第二层为黄土状粉质粘土，第三层土为粉土，第四层为细砂。场地土层分布较均匀，本工程采用载体桩基础，以第四层“细砂层”作为载体桩桩身下部持力层，地基承载力特征值为140kpa。第四部分载体桩施工工艺一、复测桩位线工程项目部测量放线人员依据施工蓝图规划，并根据基坑外轴线控制点将基础下所有桩位放线完毕，经监理部门验线合格后，在施工前，各施工组技术员对所要打的桩位再进行一遍复测，确认无误后方可进行施工。二、桩位编号桩位线复测无误后，打桩前应该根据图纸设计桩位布置图进行桩位编号，并在日常打桩施工记录中准确标记已完成桩号，避免桩位漏打。桩位成孔可采取锤击成孔也可机械洛阳铲或螺旋钻引孔，在成孔前必须严格控制桩位位置。三、移动桩机就位检查桩机设备工作是否正常，移动桩机就位。四、锤击成孔在确定所要打的桩位上，使护筒中心与桩位中心位对齐，用反压系统将护筒沉至孔底，并调整护筒垂直。五、筒至设计标高提高细长锤夯击成孔，将护筒沉至孔底，经反复锤击操作后，将护筒沉至设计标高处。当接近桩底标高时，控制重锤落距，准确将护筒沉至设计标高。六、填料夯击护筒沉至设计标高后，提升重锤高出填料口，进行填料，锤做自由落体运动，夯击填充料（填料量以锤底出护筒底40-60cm为依据进行控制）。七、实测三击贯入度承载体形成密实状态后，在不填料的情况下，令重锤以6m落距做自由落体运动。实测三击贯入度，每级贯入度应比前击小或相等，且三击贯入度的累计值满足设计要求；如不满足设计要求，则应继续填料夯击至满足三击贯入度要求。八、夯填干硬性混凝土三击贯入度满足设计要求后，分次夯填0.1-0.3m3的干硬性混凝土，继续夯击至锤底出护筒2cm～5cm。九、放钢筋笼至标高在护筒内放入预制钢筋笼，测量钢筋笼顶标高，使钢筋笼沉至设计标...
