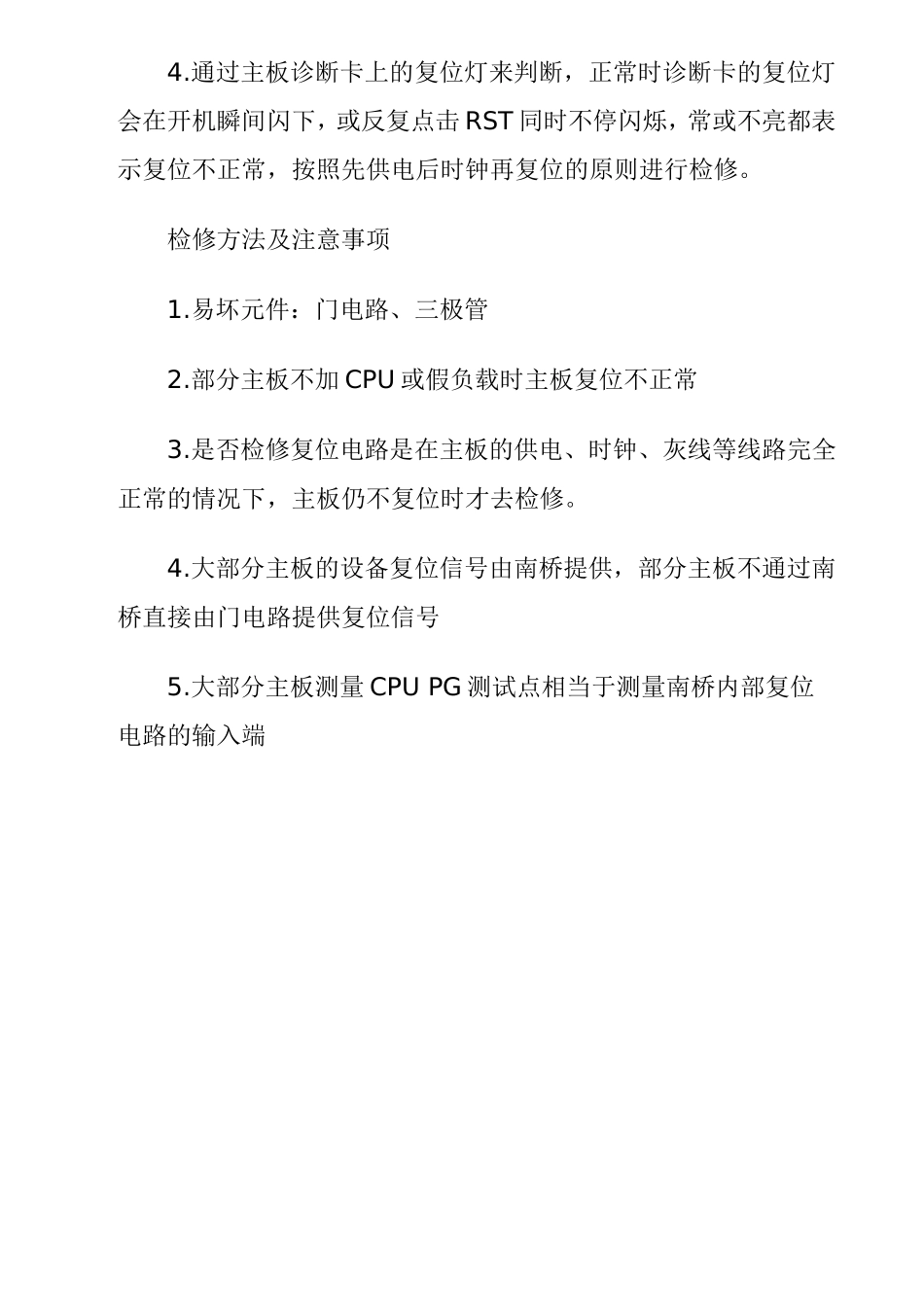

主板复位电路工作原理及维修方法复位电路的工作原理RST：是主机箱上的复位按钮，南桥内部集成了复位触发电路，所有的复位触发电路都是低电平有效，相对于其它电压，灰线延迟100-500ms时间输出，延迟期间为低电平，判断复位是否正常可测量各测试点是否有跳变，南桥要工作也需要有复位信号。(有些厂商的主板上有自己专门的开机复位芯片)复位：1.是指给设备提供初始化信号，使设备回复到原始状态的一个过程，是主板工作的一个基本条件2.自动复位由灰线延迟期间低电平触发南桥实现，南桥工作后发出复位信号给各设备提供基本工作条件3.手动复位由点击RST开关低电平触发南桥实现，南桥工作后使设备回复到原始状态，重新开始，表现为重新启动例：复位电路检修流程1.查RST开关处是否有3.3V左右的高电平，如果没有查红线或橙线到RST开关的线路2.短接RST开的时候测量是否有低电平触发南桥，如果没有查RST开关到南桥的线路3.如果所有复位测试点在短接RST之后，都没有电压跳变，说明南桥没有工作，查其他供电时钟是否正常，如果供电时钟正常，南桥坏，如果只是个别测试点不正常，查不正常测试点到南桥之间的线路。主板不复位的检修流程1.查复位电路是否正常2.参加复位的设备是否正常3.设备的供电和时钟是否正常4.通过主板诊断卡上的复位灯来判断，正常时诊断卡的复位灯会在开机瞬间闪下，或反复点击RST同时不停闪烁，常或不亮都表示复位不正常，按照先供电后时钟再复位的原则进行检修。检修方法及注意事项1.易坏元件：门电路、三极管2.部分主板不加CPU或假负载时主板复位不正常3.是否检修复位电路是在主板的供电、时钟、灰线等线路完全正常的情况下，主板仍不复位时才去检修。4.大部分主板的设备复位信号由南桥提供，部分主板不通过南桥直接由门电路提供复位信号5.大部分主板测量CPUPG测试点相当于测量南桥内部复位电路的输入端
