全极性霍尔传感器开关

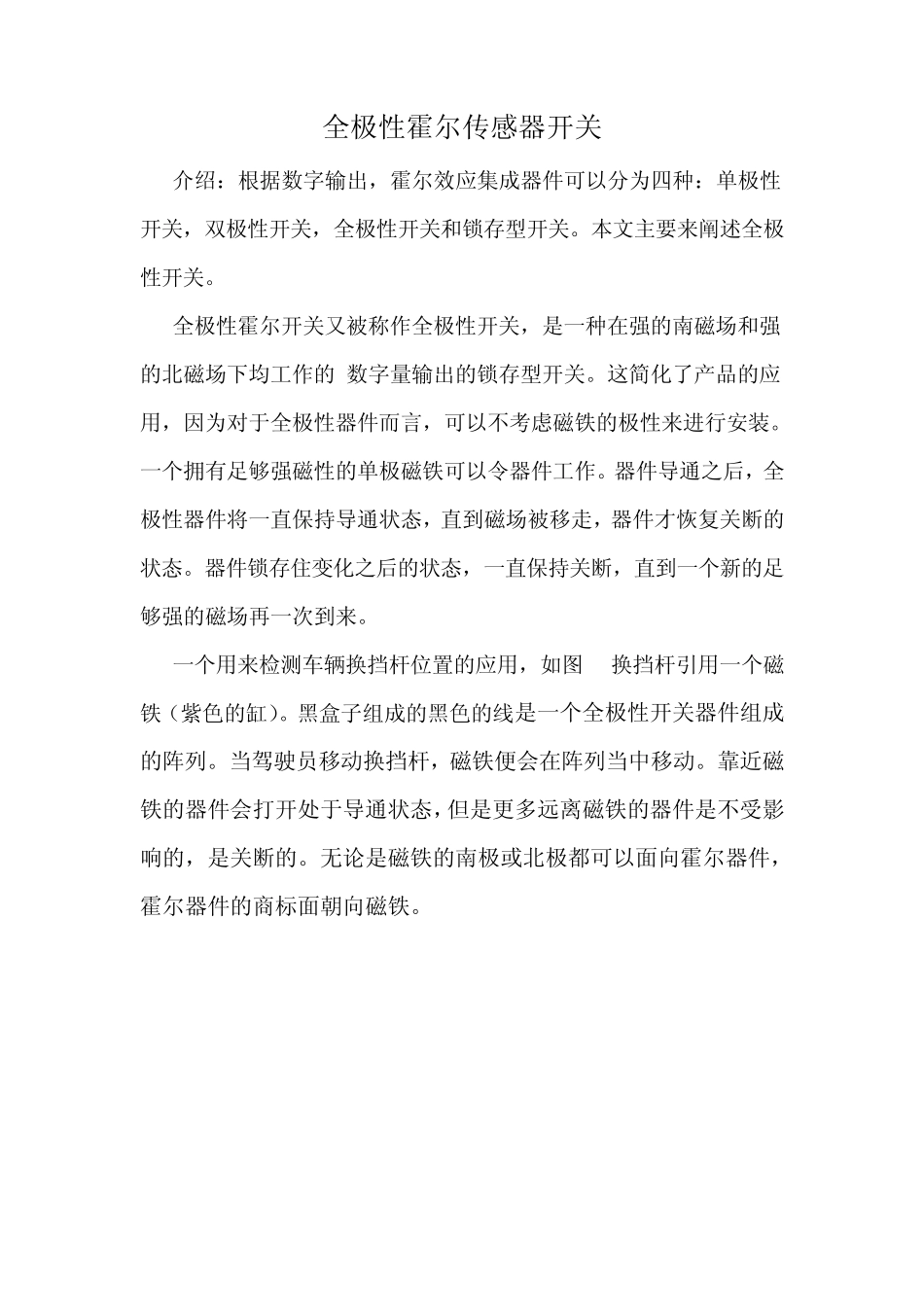

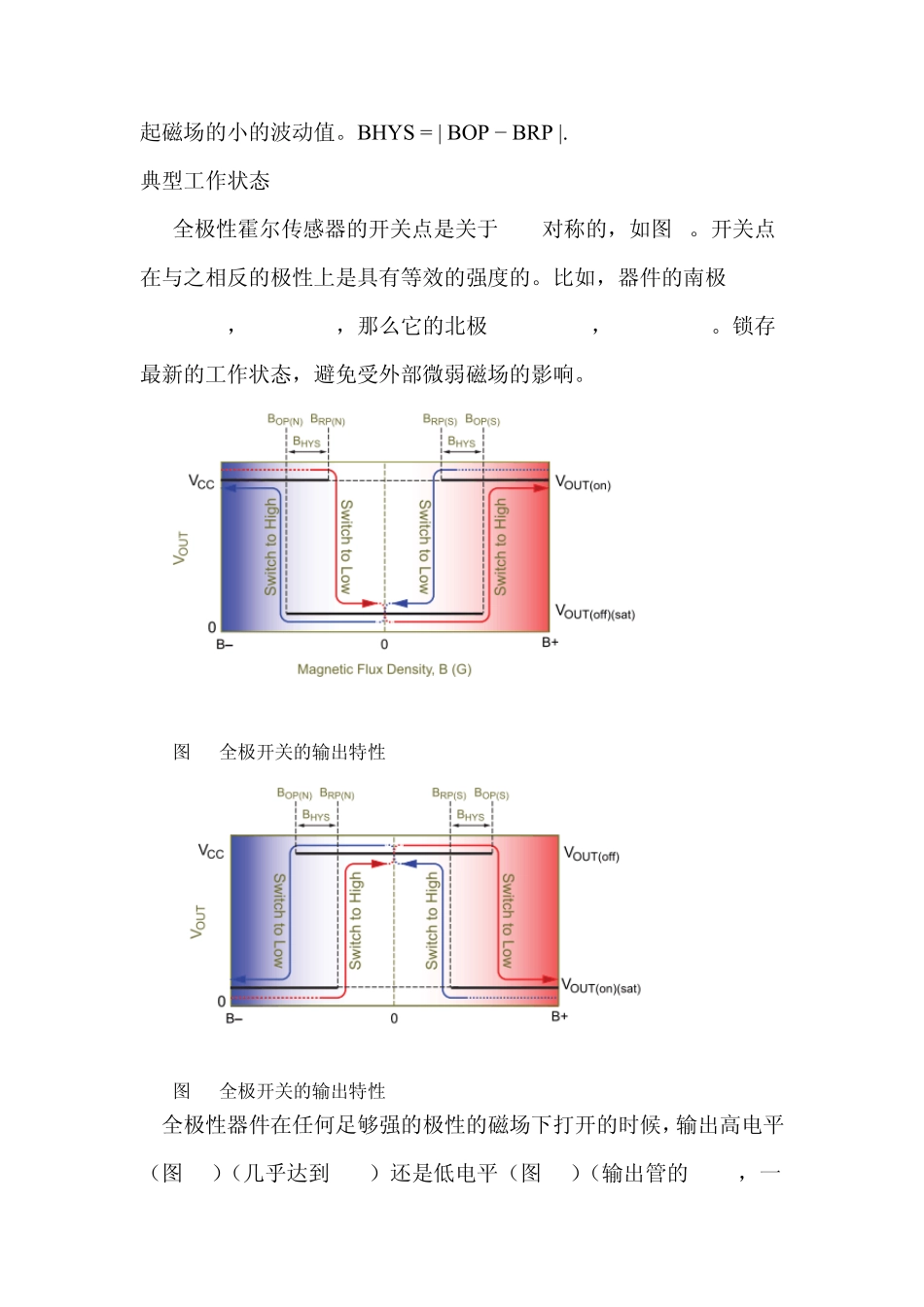

全极性霍尔传感器开关 介绍：根据数字输出，霍尔效应集成器件可以分为四种：单极性开关，双极性开关，全极性开关和锁存型开关。本文主要来阐述全极性开关。 全极性霍尔开关又被称作全极性开关，是一种在强的南磁场和强的北磁场下均工作的,数字量输出的锁存型开关。这简化了产品的应用，因为对于全极性器件而言，可以不考虑磁铁的极性来进行安装。一个拥有足够强磁性的单极磁铁可以令器件工作。器件导通之后，全极性器件将一直保持导通状态，直到磁场被移走，器件才恢复关断的状态。器件锁存住变化之后的状态，一直保持关断，直到一个新的足够强的磁场再一次到来。 一个用来检测车辆换挡杆位置的应用，如图 1.换挡杆引用一个磁铁（紫色的缸）。黑盒子组成的黑色的线是一个全极性开关器件组成的阵列。当驾驶员移动换挡杆，磁铁便会在阵列当中移动。靠近磁铁的器件会打开处于导通状态，但是更多远离磁铁的器件是不受影响的，是关断的。无论是磁铁的南极或北极都可以面向霍尔器件，霍尔器件的商标面朝向磁铁。 图1 一个全极性开关的应用。超小型的霍尔开关， 换挡的时候，磁铁（紫色）向在他们之间移动 磁场开关点的定义： B为磁场强度，用来表示霍尔器件的开关点，单位是GS（高斯），或者T（特斯拉），转换关系是1GS=0.1mT。 B磁场强度有南极和北极之分，所以有必要记住它的代数关系，北极磁场为负数，南极磁场为正数。该关系可以比较南极北极磁场的代数关系，磁场的相对强度是由B的绝对值表示，符号表示极性。例如：一个-100GS（北极）磁场和一个100GS（南极）磁场的强度是相同的，但是极性相反。-100GS的强度要高于-50GS。 • BOP –磁场工作点；使霍尔器件打开的磁场强度。器件输出的参数取决于器件的电学设计。 • BRP –磁场释放点；使霍尔器件关断的磁场强度。器件输出的参数取决于器件的电学设计。 • BHY S –磁开关点滞回窗口。霍尔元件的传输功能利用开关点之间的这个差值来过滤掉在应用中可能由于机械振动或电磁噪声引起磁场的小的波动值。BHYS = | BOP − BRP |. 典型工作状态 全极性霍尔传感器的开关点是关于 B=0对称的，如图 2。开关点在与之相反的极性上是具有等效的强度的。比如，器件的南极BOP=60GS，BRP=30GS，那么它的北极 BOP=-60GS，BRP=-30GS。锁存最新的工作状态，避免受外部微弱磁场的影响。 图 2A全极开关的输出特性 图 2A全极开关的输出特性 全极性器件在任何足够强的极性的磁场下打开...
