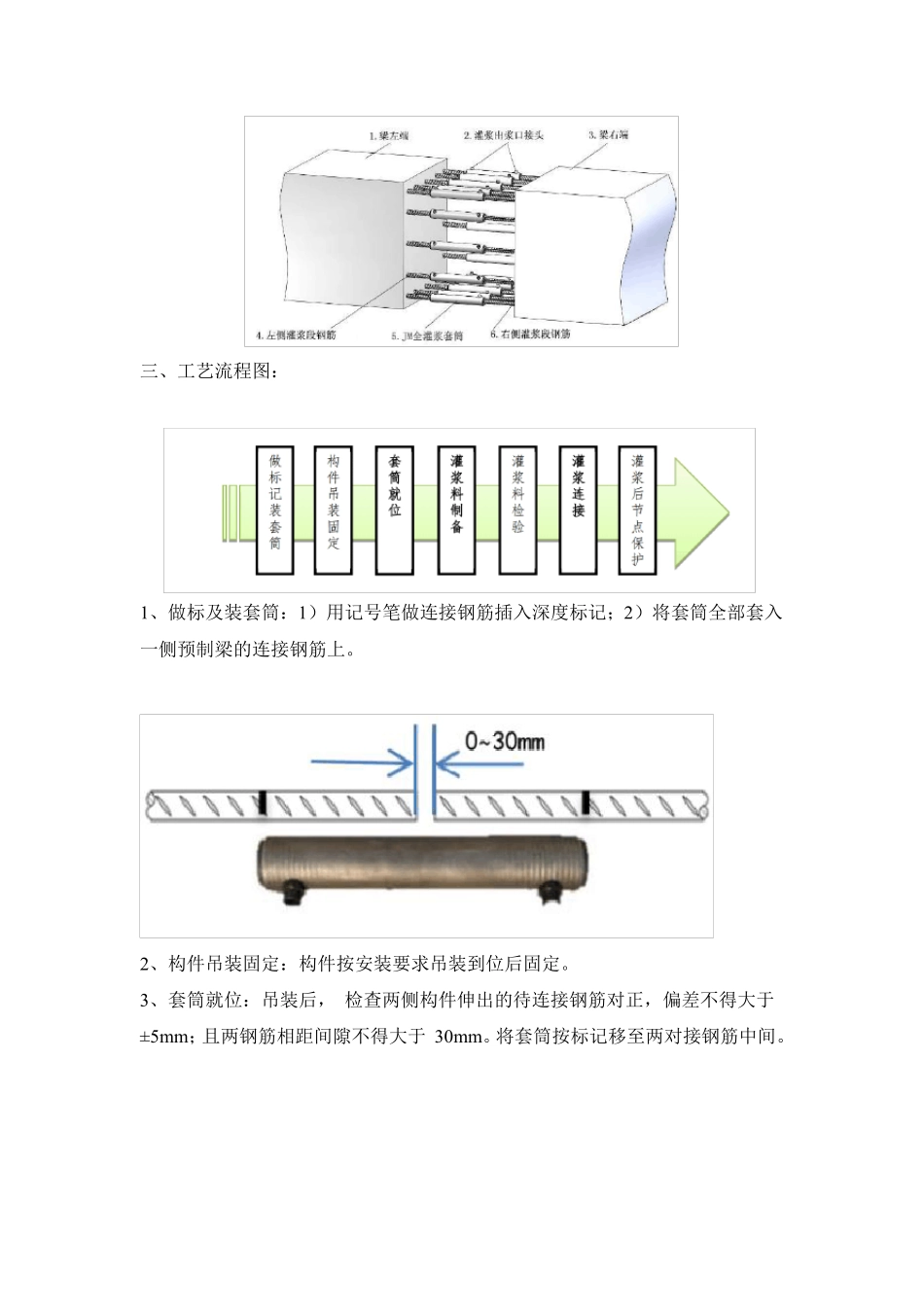

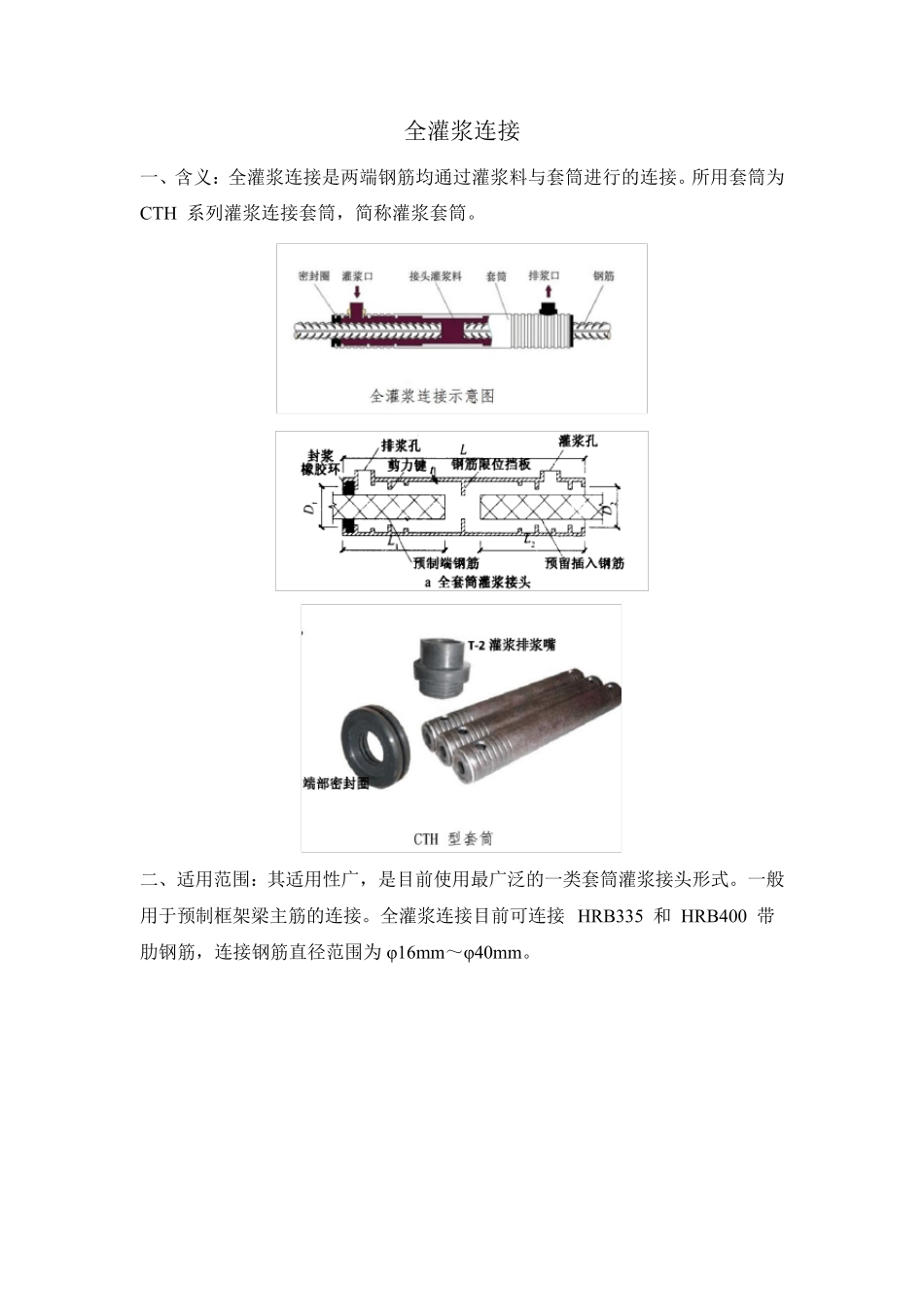

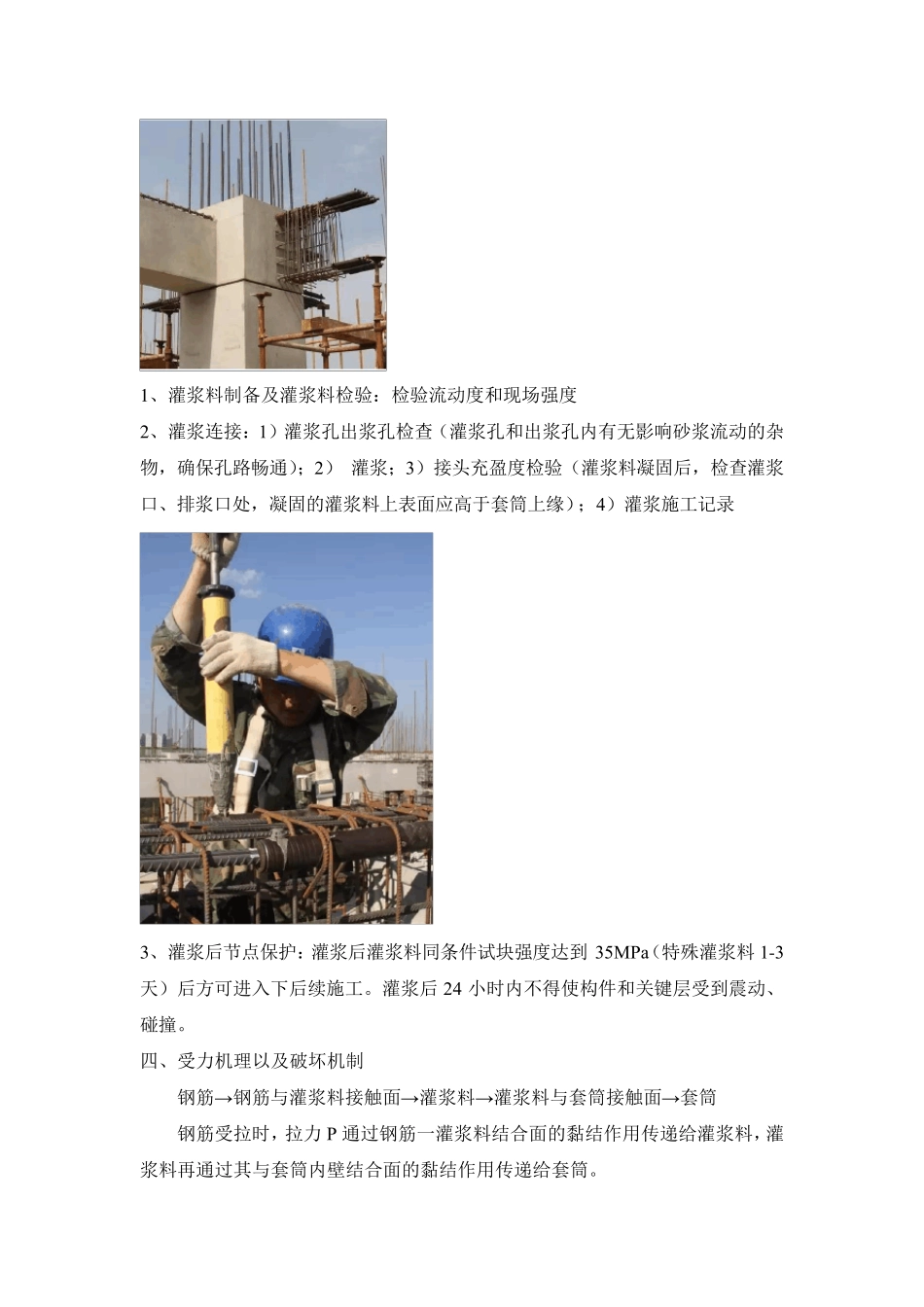

全灌浆连接 一、含义：全灌浆连接是两端钢筋均通过灌浆料与套筒进行的连接。所用套筒为 CTH 系列灌浆连接套筒，简称灌浆套筒。 二、适用范围：其适用性广，是目前使用最广泛的一类套筒灌浆接头形式。一般用于预制框架梁主筋的连接。全灌浆连接目前可连接 HRB335 和 HRB400 带肋钢筋，连接钢筋直径范围为 φ16mm～φ40mm。 三、工艺流程图： 1、做标及装套筒：1）用记号笔做连接钢筋插入深度标记；2）将套筒全部套入一侧预制梁的连接钢筋上。 2、构件吊装固定：构件按安装要求吊装到位后固定。 3、套筒就位：吊装后， 检查两侧构件伸出的待连接钢筋对正，偏差不得大于±5mm；且两钢筋相距间隙不得大于 30mm。将套筒按标记移至两对接钢筋中间。 1 、灌浆料制备及灌浆料检验：检验流动度和现场强度 2 、灌浆连接：1）灌浆孔出浆孔检查（灌浆孔和出浆孔内有无影响砂浆流动的杂物，确保孔路畅通）；2） 灌浆；3）接头充盈度检验（灌浆料凝固后，检查灌浆口、排浆口处，凝固的灌浆料上表面应高于套筒上缘）；4）灌浆施工记录 3 、灌浆后节点保护：灌浆后灌浆料同条件试块强度达到 35MPa（特殊灌浆料 1-3天）后方可进入下后续施工。灌浆后 24 小时内不得使构件和关键层受到震动、碰撞。 四、受力机理以及破坏机制 钢筋→ 钢筋与灌浆料接触面→ 灌浆料→ 灌浆料与套筒接触面→ 套筒 钢筋受拉时，拉力 P 通过钢筋一灌浆料结合面的黏结作用传递给灌浆料，灌浆料再通过其与套筒内壁结合面的黏结作用传递给套筒。 钢筋与灌浆料结合面的黏结作用由材料黏附力f1、表面摩擦力f2 和钢筋表面肋部与灌浆料之间的机械咬合力f3 构成，钢筋中的应力通过该结合面传递到灌浆料中。 破坏形式有 3 种：理想破坏模式为套筒外钢筋被拉断破坏；钢筋-灌浆料结合面在钢筋拉断前失效，会造成钢筋拔出破坏灌浆料-套筒结合面在钢筋拉断前失效，会造成灌浆料拔出破坏。 灌浆套筒质量问题 灌浆套筒的三种破坏形式： 套筒灌浆质量影响因素主要可分为2 个阶段：构构件预制阶段和件安装阶段。本文主要讨论构件安装阶段质量影响因素。构件安装阶段影响质量的因素主要包括：构件连接部位处理和安装质量；灌浆部位密封质量；灌浆料浆料加工质量以及灌浆作业工艺和构件保护措施。 1、构件连接钢筋安装质量 连接钢筋位置偏离（中心位置允许偏差 0-2m m ）或伸出长度不符合设计要求（允许偏差 0-15m m ），构件将难以安装到位，或钢...
