全站仪测量及放样(发送)

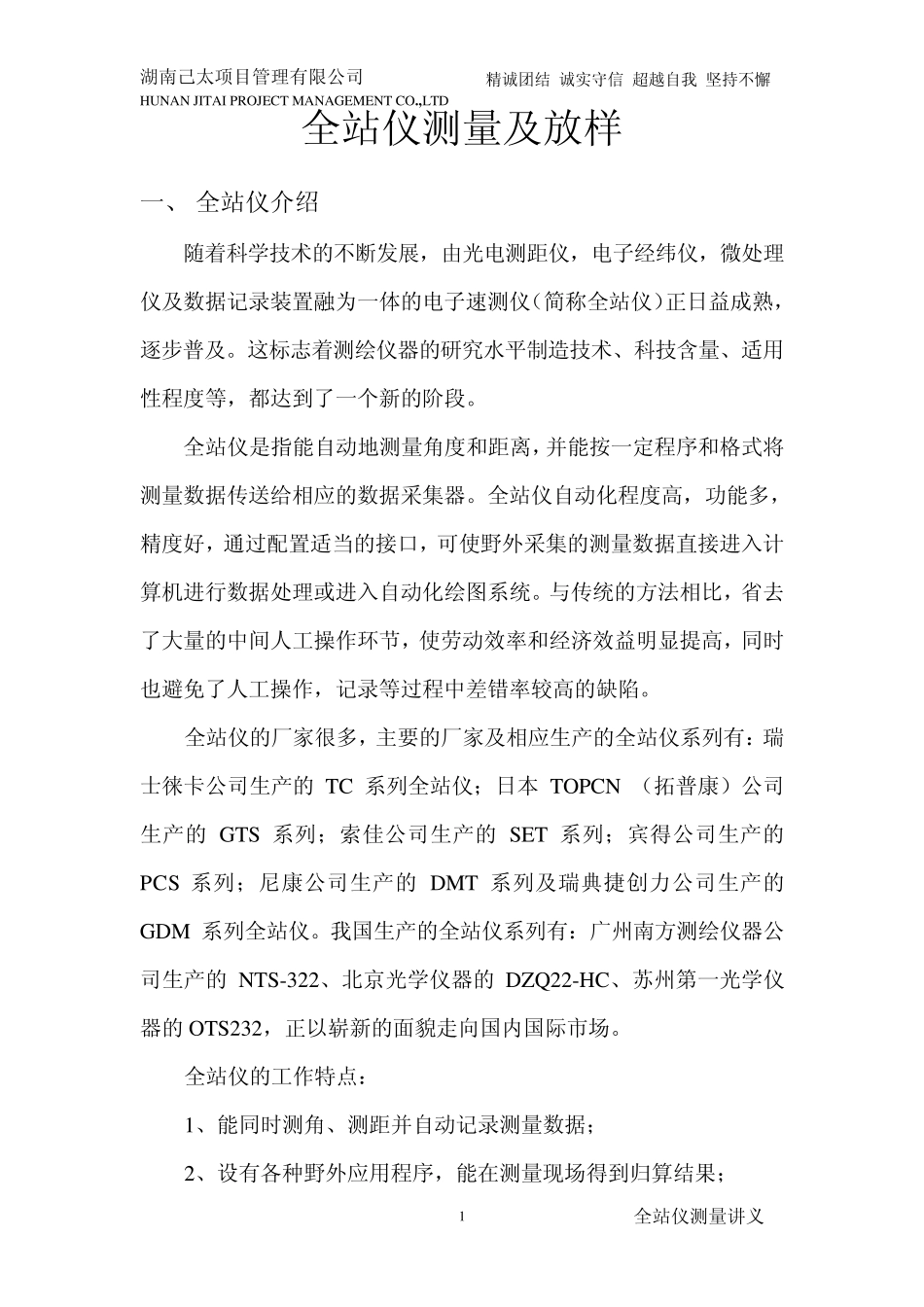

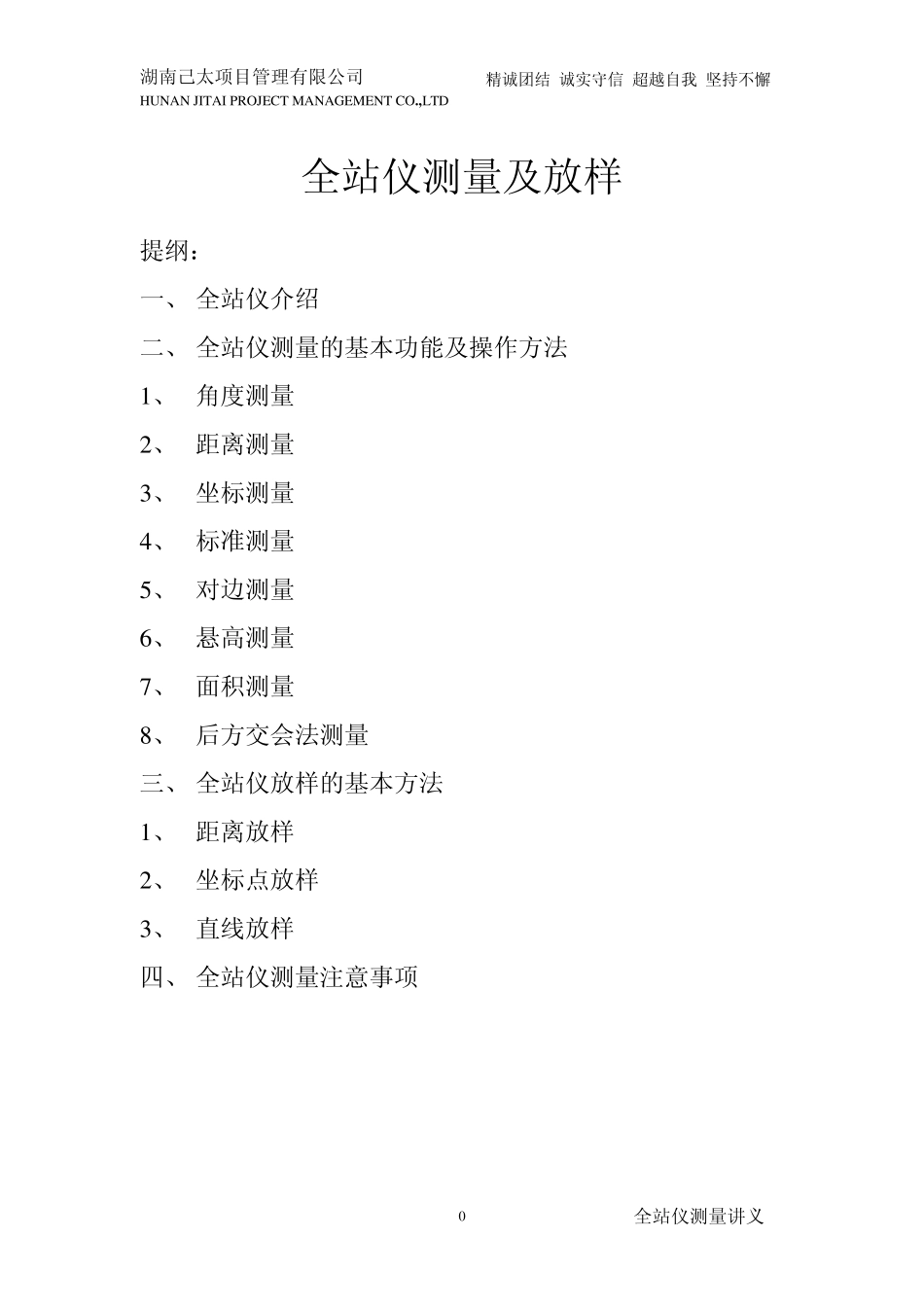

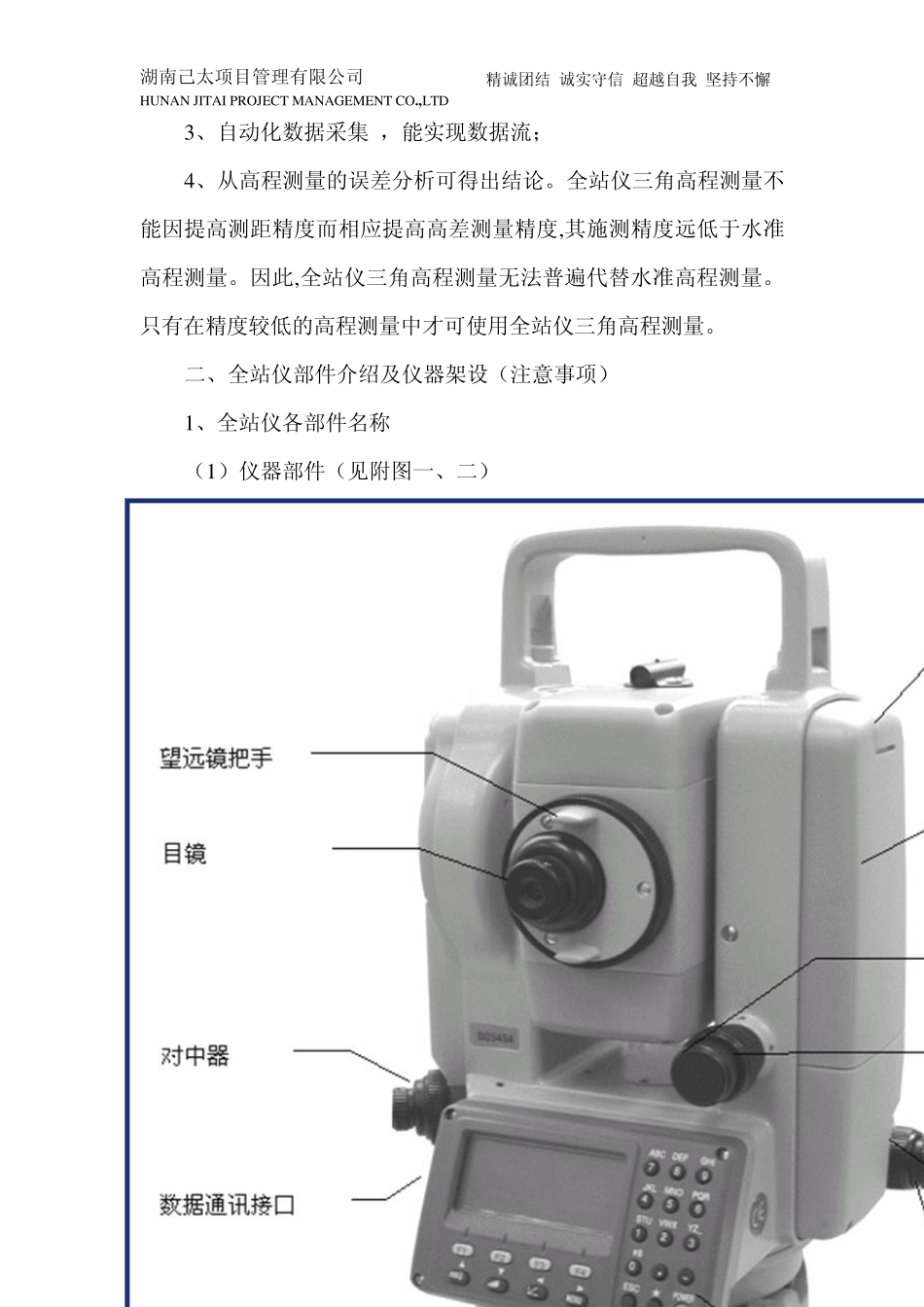

湖南己太项目管理有限公司 精诚团结 诚实守信 超越自我 坚持不懈 HUNAN JITAI PROJECT MANAGEMENT CO.,LTD 全站仪测量讲义 0 全站仪测量及放样 提纲： 一、 全站仪介绍 二、 全站仪测量的基本功能及操作方法 1、 角度测量 2、 距离测量 3、 坐标测量 4、 标准测量 5、 对边测量 6、 悬高测量 7、 面积测量 8、 后方交会法测量 三、 全站仪放样的基本方法 1、 距离放样 2、 坐标点放样 3、 直线放样 四、 全站仪测量注意事项 湖南己太项目管理有限公司 精诚团结 诚实守信 超越自我 坚持不懈 HUNAN JITAI PROJECT MANAGEMENT CO.,LTD 全站仪测量讲义 1 全站仪测量及放样 一、 全站仪介绍 随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日益成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。 全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。 全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的 TC 系列全站仪；日本 TOPCN （拓普康）公司生产的 GTS 系列；索佳公司生产的 SET 系列；宾得公司生产的 PCS 系列；尼康公司生产的 DMT 系列及瑞典捷创力公司生产的 GDM 系列全站仪。我国生产的全站仪系列有：广州南方测绘仪器公司生产的 NTS-322、北京光学仪器的 DZQ22-HC、苏州第一光学仪器的 OTS232，正以崭新的面貌走向国内国际市场。 全站仪的工作特点： 1、能同时测角、测距并自动记录测量数据； 2、设有各种野外应用程序，能在测量现场得到归算结果； 湖南己太项目管理有限公司 精诚团结 诚实守信 超越自我 坚持不懈 HUNAN JITAI PROJECT MANAGEMENT CO.,LTD 全站仪测量讲义 2 3、自动化数据采集 ，能实现数据流； 4、从高程测量的误差分析可得出结论。全站仪三角高程测量不能因提高测距精度而相应提高高差测量精度,其施测精度远低于水准高程测量。因此,全站仪三角高程测量无法...
