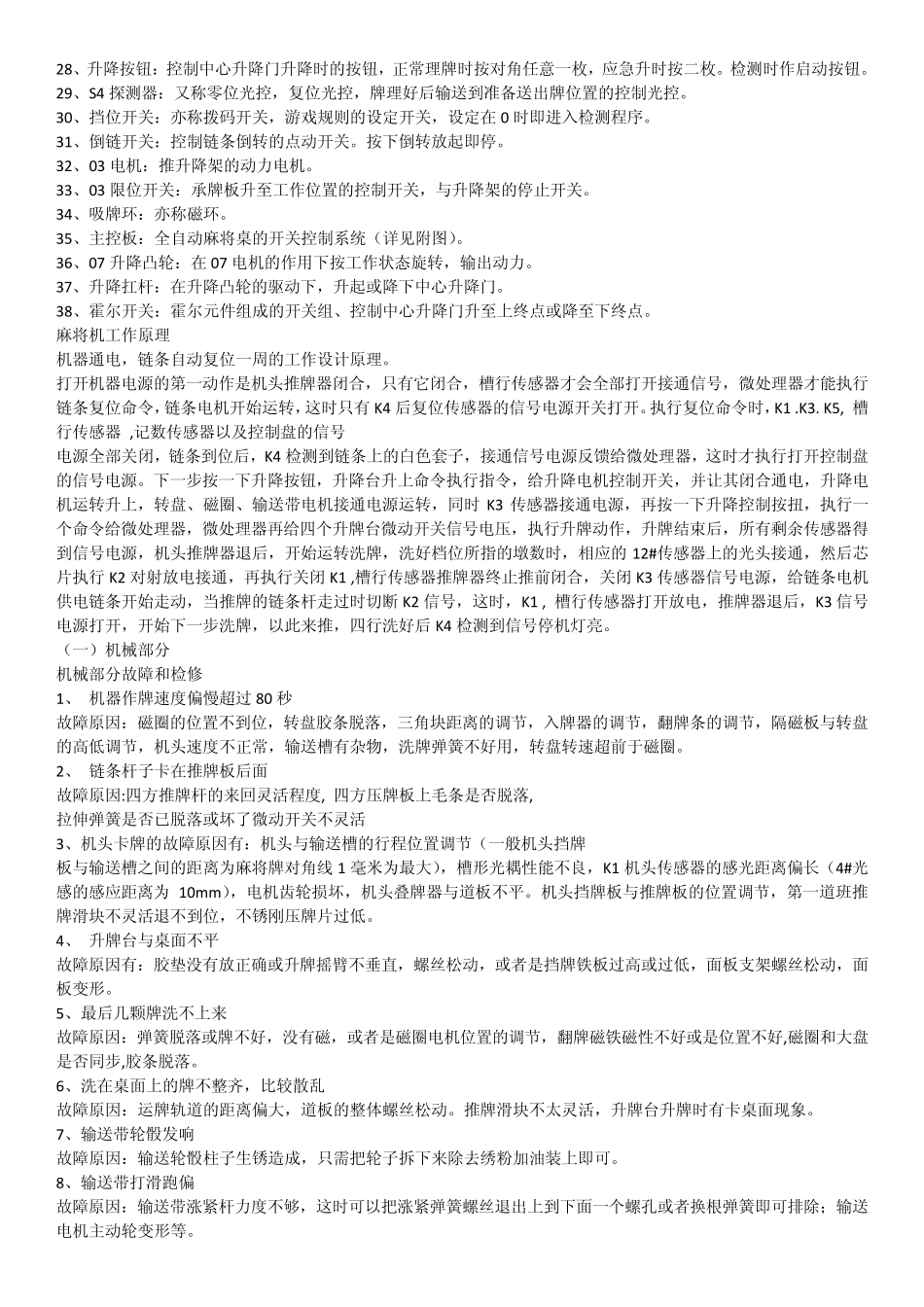

全自动麻将机维修指南 一、电源开关接通,开关指示灯不亮,机器没有任何反应。 1、 交流 220V 电源没有供电; 2、 电源插头未插好,电源插座松动; 3、 电源线或电源部分连接线开路; 4、 电源保险丝熔断或接触不良; 5、 电源开关损坏; 二、操作盘理牌指示灯亮,按升降键操作盘不动,无上升动作: 1、 操作面板上插头松脱、插头线断或接触不良; 2、 检查操作面板与主控板是否正常; 3、 检查升降组件电机与 HL 开关。 麻将牌背面上的贴面层含铁等可以被磁力吸引的金属,正面没有,(磁力大小应该是吸环正对麻将牌的背面时能吸引起来,正对麻将牌的正面时由于有一定的厚度,使力量减弱,不足以吸起麻将)牌在一个倾斜的园盘上随盘转动,牌上升到高处时,背面向上的牌被圆盘上方铁环片吸往,并随环片转动送至一条槽由拨杆推走,正面向上的牌则继续在盘上转动,槽上的牌被叠成双后由推杆按数分配送往四面。园盘上有一条小弹簧把牌翻拨,使正面的牌翻向下,以背面向上而被铁环吸住,直到最后所有的牌都被送到槽上带走。四面的牌够数后,由人操纵电钮,牌下面的托板将四面叠好的牌送出台面。 麻将牌桌里面有五个电动机带动转盘和链条(链条上有推杆)转动,并由电子芯片自动控制。 全自动麻将机原理 故障与维修 麻将机部件名称和简介 全自动麻将机一般分为八大机构且每个机构的主要部件和它的分布位置 1、电源开关:开启与关闭麻将桌电源。 2、保险丝:当短路或过载时熔断而起保护作用 3、标 牌:公司特定安全标志。 4、开关板:开关的安装板 5、S1 探测器:俗称计数光控,探测来牌的光控。 6、01 电机:又称叠推电机,01 部件的动力电机。 7、推牌器:叠推电机横向直线输出,将叠好的牌推入轨道。 8、双光控:亦称 S23,对应于扇形遮光和方型遮光片的光控组件。 9、复位开关在任何工作状态下,压下复位开关,麻将桌均停止工作,松开此开关时,在正常工作状态,麻将桌复位,当在调试状态, 则保持原状态。注意: 不影响坐庄状态。 10、拾牌输送带:输送牌的平皮带在程序设定和 S6 光控控制作停止和输送牌前置输送构件。 11、S6 探测器:当接到皮带上牌满信号,延时控制磁环和洗牌盘停止和输送麻将牌。 12、洗牌盘:装牌的容器和搅牌的主要部件。 13、复位指示灯:当麻将桌准备理牌程序的指示灯该灯亮时即可进入正常理牌程序。 14、中心升降门:上升时将牌推入,降时与台面平,即可游戏。 15、推...
