八、焊接缺陷及检测方法VIP专享

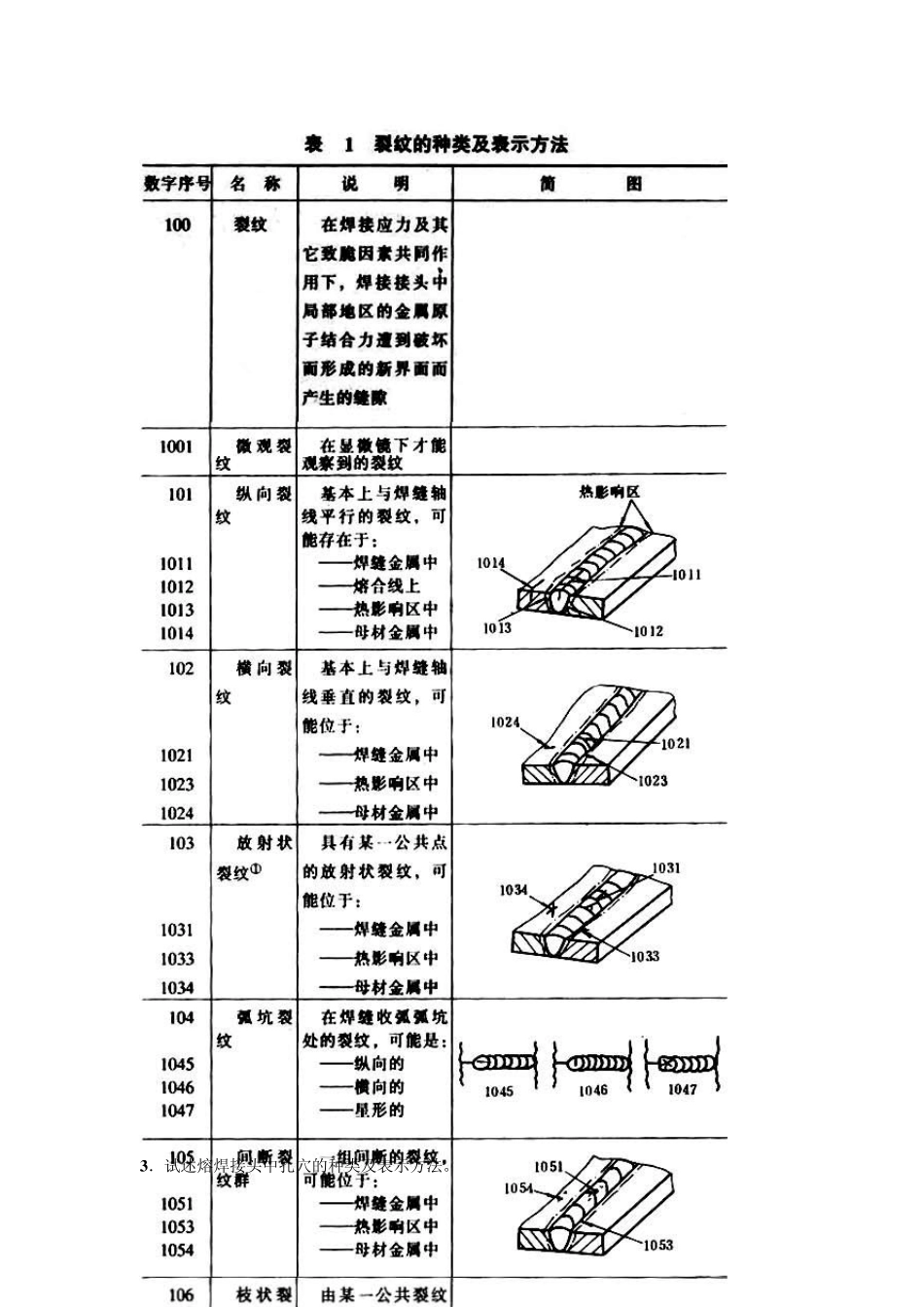

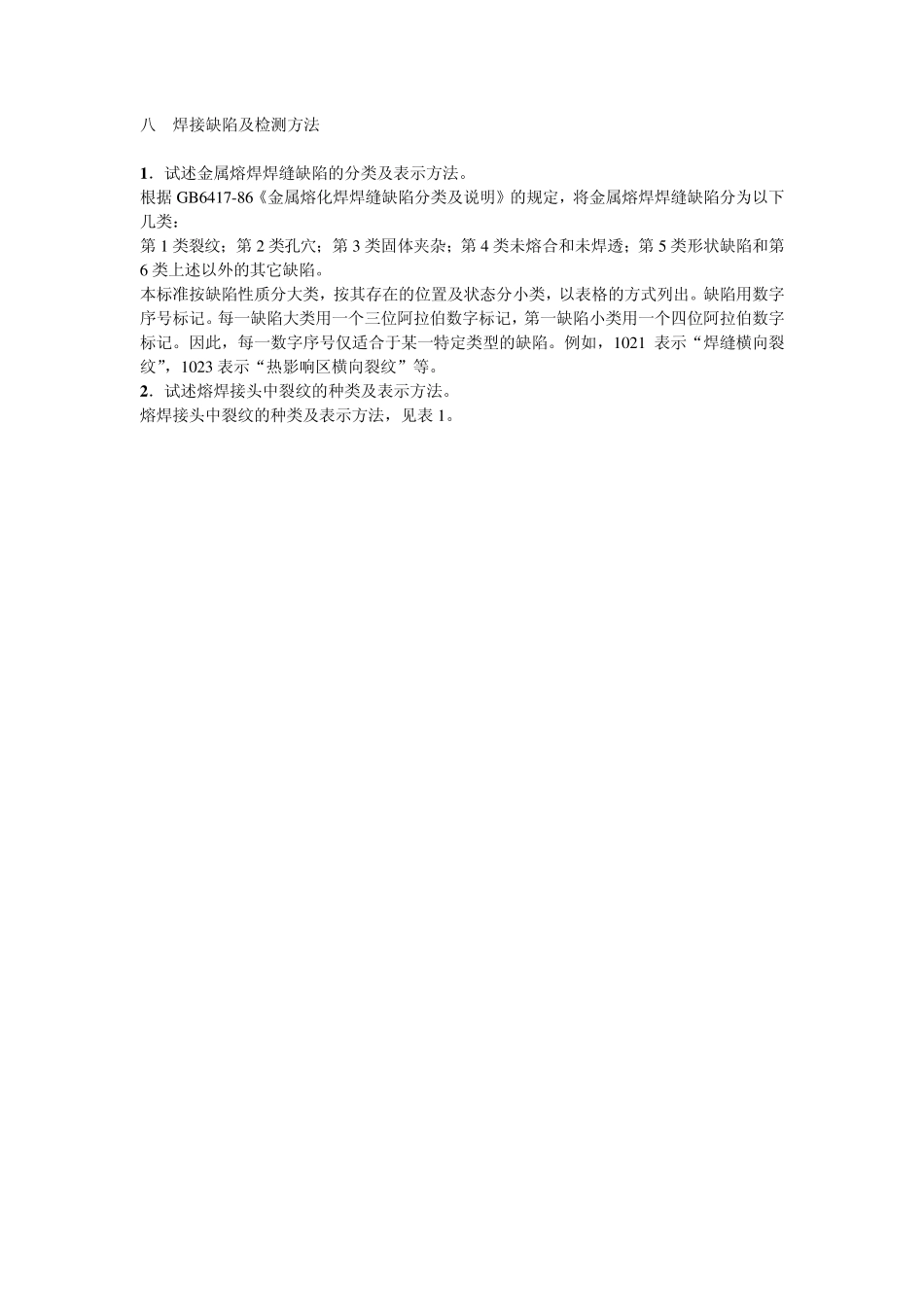

八 焊接缺陷及检测方法 1 ．试述金属熔焊焊缝缺陷的分类及表示方法。 根据GB6417-86《金属熔化焊焊缝缺陷分类及说明》的规定，将金属熔焊焊缝缺陷分为以下几类： 第1 类裂纹；第2 类孔穴；第3 类固体夹杂；第4 类未熔合和未焊透；第5 类形状缺陷和第6 类上述以外的其它缺陷。 本标准按缺陷性质分大类，按其存在的位置及状态分小类，以表格的方式列出。缺陷用数字序号标记。每一缺陷大类用一个三位阿拉伯数字标记，第一缺陷小类用一个四位阿拉伯数字标记。因此，每一数字序号仅适合于某一特定类型的缺陷。例如，1021 表示“焊缝横向裂纹”，1023 表示“热影响区横向裂纹”等。 2 ．试述熔焊接头中裂纹的种类及表示方法。 熔焊接头中裂纹的种类及表示方法，见表1。 3．试述熔焊接头中孔穴的种类及表示方法。 熔焊接头中孔穴的种类及表示方法，见表2 。 4．试述熔焊接头中固体夹杂的种类及表示方法。 熔焊接头中固体夹杂的种类及表示方法，见表3 。 5．试述熔焊接头中未熔合和未焊透的种类及表示方法。 熔焊接头中未熔合和未焊透的种类及表示方法，见表4 。 6．试述熔焊接头中形状缺陷的种类及表示方法。 熔焊接头中形状缺陷的种类及表示方法，见表5 。 7 ．试述熔焊接头中其它缺陷的种类及表示方法。 熔焊接头中其它缺陷的种类及表示方法，见表 6。 表 6 其它缺陷的种类及表示方法 数字序号 名 称 说 明 600 其它缺陷 不能包括在 1～5 类缺陷的其它缺陷 601 电弧擦伤 在焊缝坡口外部引弧或打弧时产生于母材金属表面上的局部损伤 602 飞溅 熔焊过程中，熔化的金属颗粒和熔渣向周围飞散的现象。这种飞散出的金属颗粒和熔渣习惯上也称为飞溅 6021 钨飞溅 从钨电极过渡到母材金属表面或凝固焊缝金属表面上的钨颗粒 603 表面撕裂 不按操作规程拆除临时焊接的附件时产生于母材金属表面的损伤 604 磨痕 不按操作规程打磨引起的局部表面损伤 605 凿痕 不按操作规程使用扁铲或其它工具铲凿金属而产生的局部损伤 606 打磨过量 由于打磨引起的焊件或焊缝的不允许的减薄 607 608 定位焊缺陷层间错位 不按规定程序熔敷的焊道 8 ．什么是热裂纹？促使形成热裂纹的因素有哪些？ 焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区间产生的焊接裂纹即热裂纹。又称结晶裂纹。其特征是断口呈蓝黑色，即金属在高温被氧化的颜色，裂纹总是产生在焊缝正中心或垂直于焊缝鱼鳞波纹，焊缝表...
