八年级科学下册专题八:电磁继电器的分析与计算

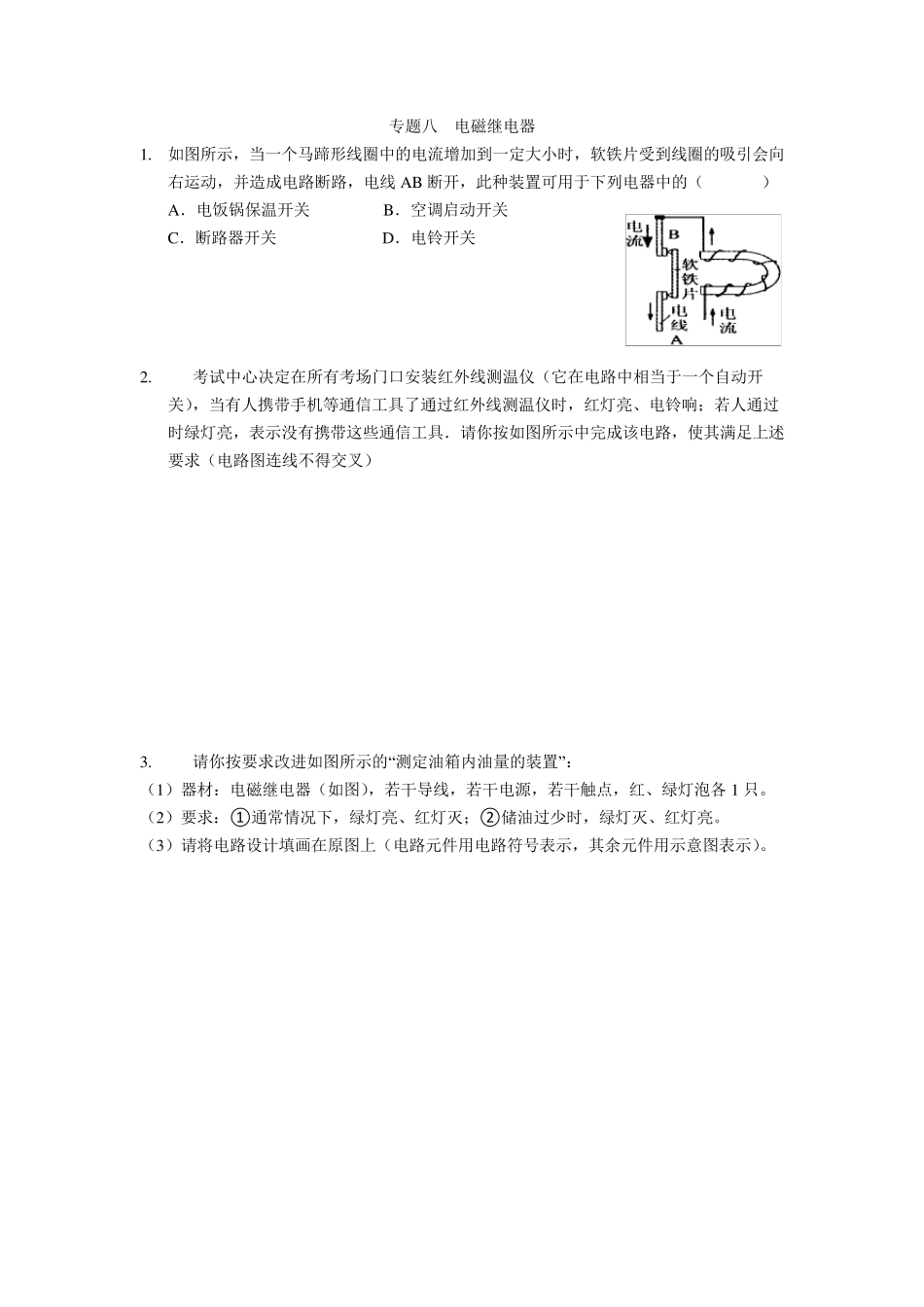

八年级科学下册专题八:电磁继电器的分析与计算_第1页
1/9

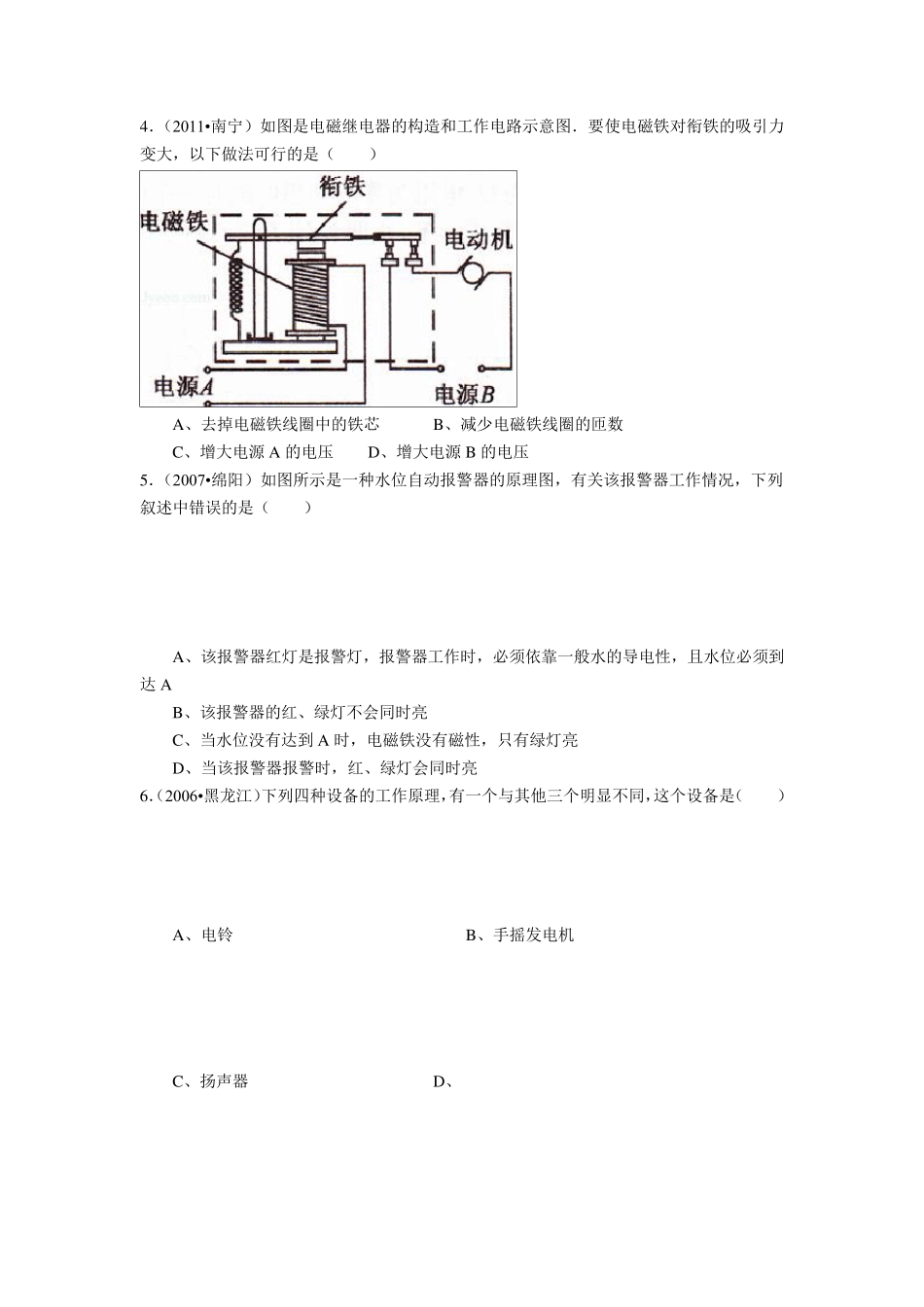

八年级科学下册专题八:电磁继电器的分析与计算_第2页
2/9

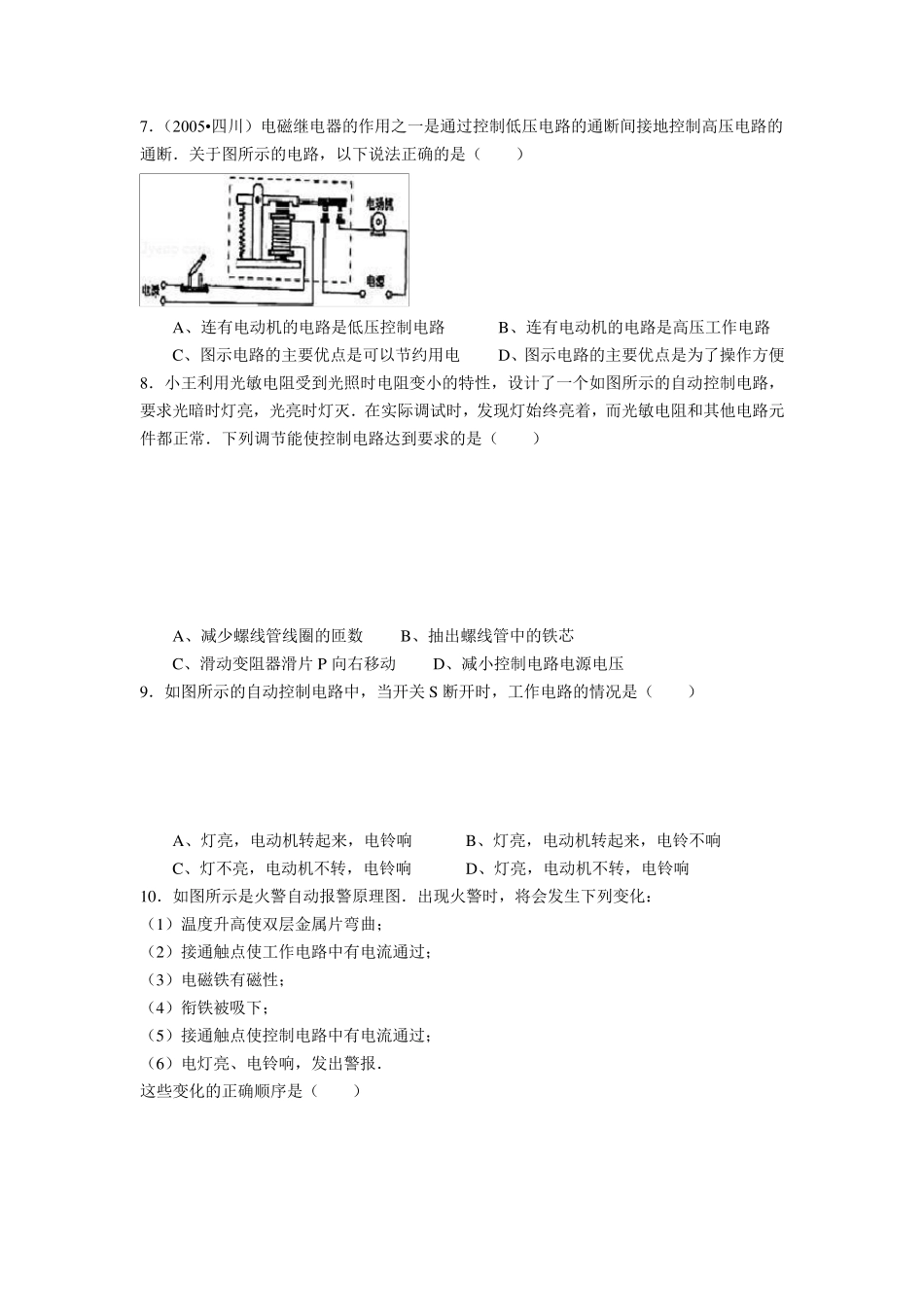

八年级科学下册专题八:电磁继电器的分析与计算_第3页
3/9
专题八 电磁继电器 1. 如图所示,当一个马蹄形线圈中的电流增加到一定大小时,软铁片受到线圈的吸引会向右运动,并造成电路断路,电线AB 断开,此种装置可用于下列电器中的( ) A.电饭锅保温开关 B.空调启动开关 C.断路器开关 D.电铃开关 2. 考试中心决定在所有考场门口安装红外线测温仪(它在电路中相当于一个自动开关),当有人携带手机等通信工具了通过红外线测温仪时,红灯亮、电铃响;若人通过时绿灯亮,表示没有携带这些通信工具.请你按如图所示中完成该电路,使其满足上述要求(电路图连线不得交叉) 3. 请你按要求改进如图所示的“测定油箱内油量的装置”: (1)器材:电磁继电器(如图),若干导线,若干电源,若干触点,红、绿灯泡各 1 只。 (2)要求:①通常情况下,绿灯亮、红灯灭;②储油过少时,绿灯灭、红灯亮。 (3)请将电路设计填画在原图上(电路元件用电路符号表示,其余元件用示意图表示)。 4.(2011•南宁)如图是电磁继电器的构造和工作电路示意图.要使电磁铁对衔铁的吸引力变大,以下做法可行的是( ) A、去掉电磁铁线圈中的铁芯 B、减少电磁铁线圈的匝数 C、增大电源 A 的电压 D、增大电源 B 的电压 5.(2007•绵阳)如图所示是一种水位自动报警器的原理图,有关该报警器工作情况,下列叙述中错误的是( ) A、该报警器红灯是报警灯,报警器工作时,必须依靠一般水的导电性,且水位必须到达 A B、该报警器的红、绿灯不会同时亮 C、当水位没有达到 A 时,电磁铁没有磁性,只有绿灯亮 D、当该报警器报警时,红、绿灯会同时亮 6.(2006•黑龙江)下列四种设备的工作原理,有一个与其他三个明显不同,这个设备是( ) A、电铃 B、手摇发电机 C、扬声器 D、 7.(2005•四川)电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通断.关于图所示的电路,以下说法正确的是( ) A、连有电动机的电路是低压控制电路 B、连有电动机的电路是高压工作电路 C、图示电路的主要优点是可以节约用电 D、图示电路的主要优点是为了操作方便 8.小王利用光敏电阻受到光照时电阻变小的特性,设计了一个如图所示的自动控制电路,要求光暗时灯亮,光亮时灯灭.在实际调试时,发现灯始终亮着,而光敏电阻和其他电路元件都正常.下列调节能使控制电路达到要求的是( ) A、减少螺线管线圈的匝数 B、抽出螺线管中的铁芯 C、滑动变阻器滑片 P向右移动 D、...
