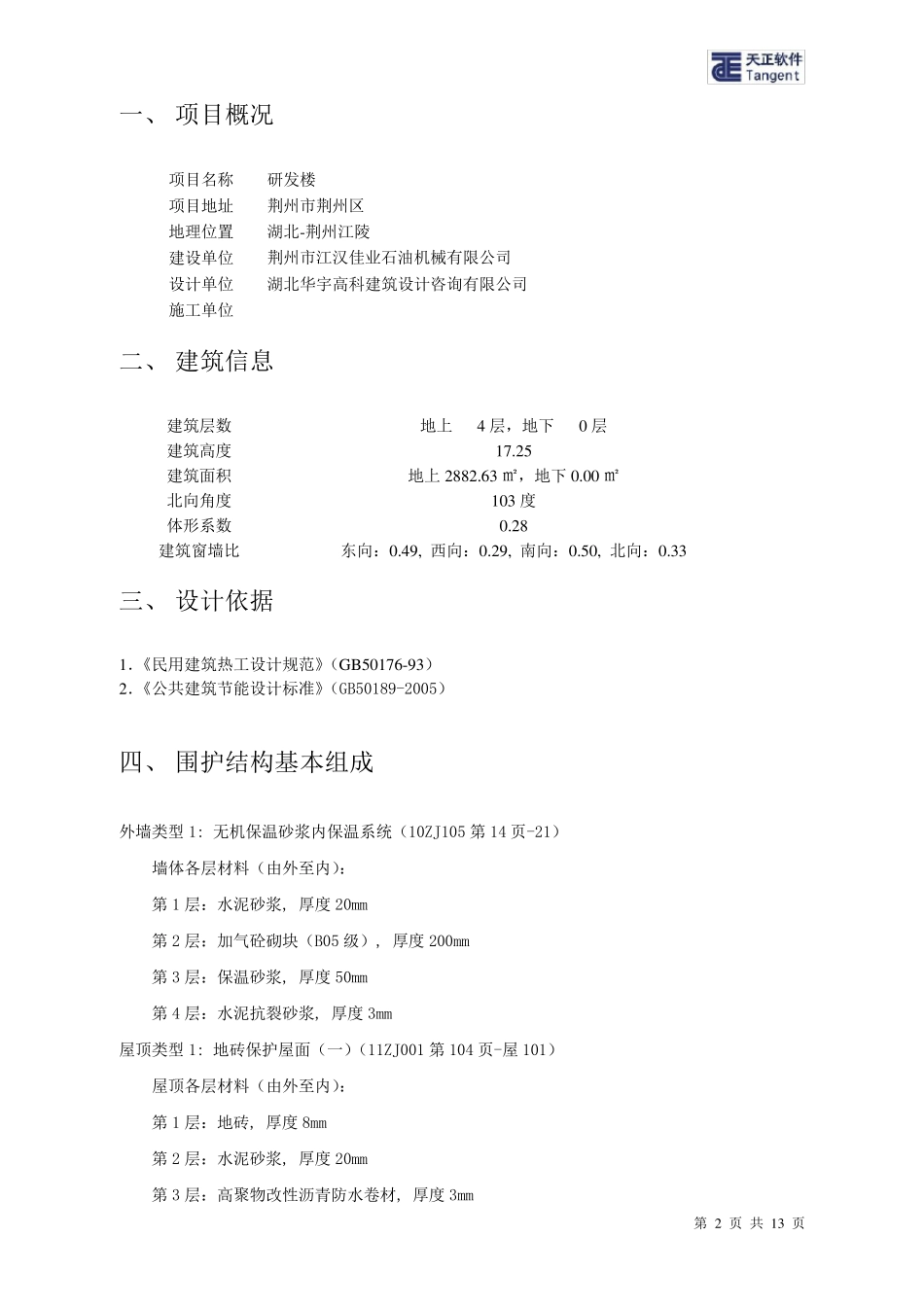

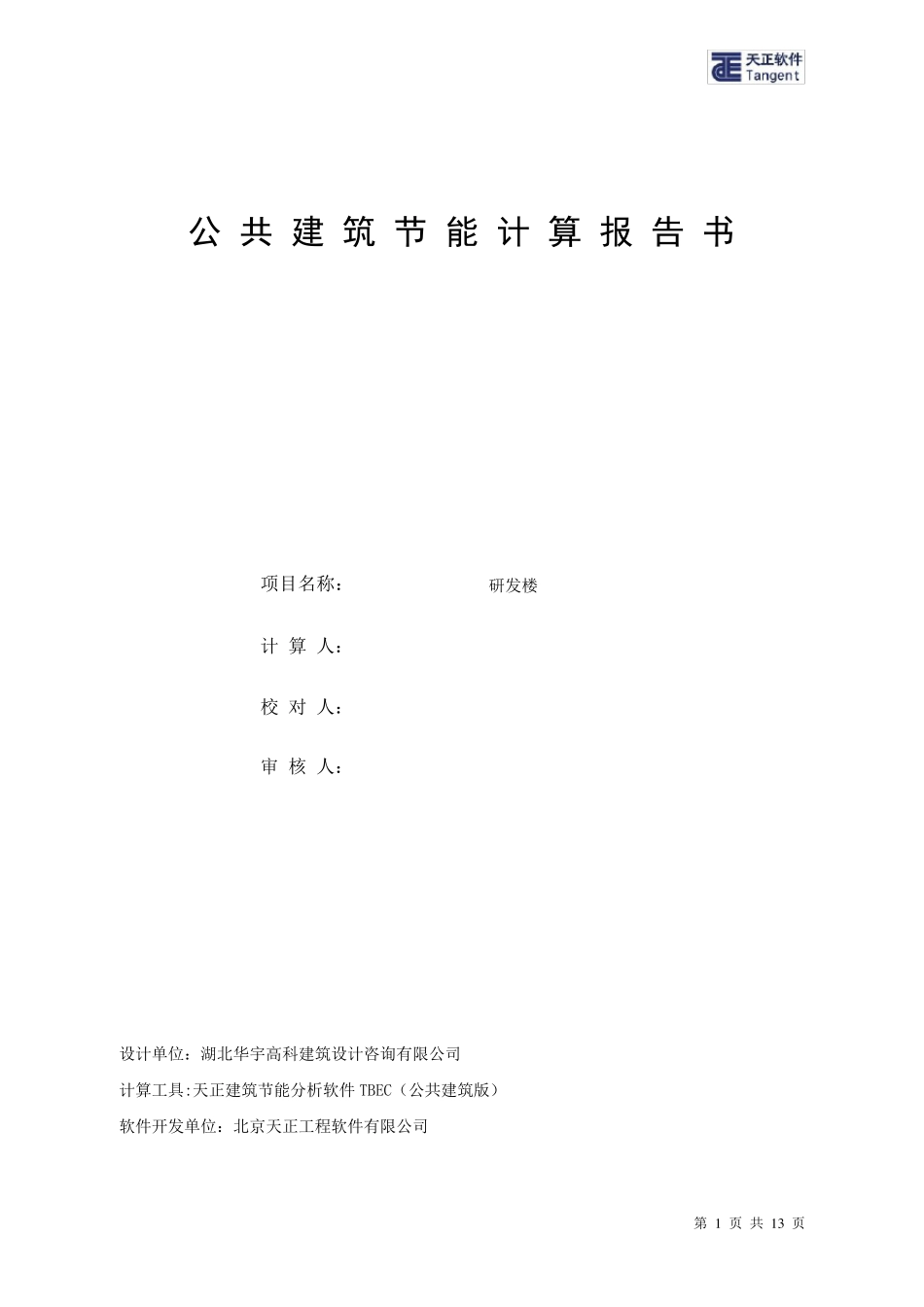

第 1 页 共 1 3 页 公 共 建 筑 节 能 计 算 报 告 书 项目名称： 研发楼 计 算 人： 校 对 人： 审 核 人： 设计单位：湖北华宇高科建筑设计咨询有限公司 计算工具:天正建筑节能分析软件TBEC（公共建筑版） 软件开发单位：北京天正工程软件有限公司 第 2 页 共 13 页 一、 项目概况 项目名称 研发楼 项目地址 荆州市荆州区 地理位置 湖北-荆州江陵 建设单位 荆州市江汉佳业石油机械有限公司 设计单位 湖北华宇高科建筑设计咨询有限公司 施工单位 二、 建筑信息 建筑层数 地上 4 层，地下 0 层 建筑高度 17.25 建筑面积 地上 2882.63 ㎡，地下 0.00 ㎡ 北向角度 103 度 体形系数 0.28 建筑窗墙比 东向：0.49, 西向：0.29, 南向：0.50, 北向：0.33 三、 设计依据 1．《民用建筑热工设计规范》（GB50176-93） 2．《公共建筑节能设计标准》（GB50189-2005） 四、 围护结构基本组成 外墙类型 1: 无机保温砂浆内保温系统（10ZJ105 第14 页-21） 墙体各层材料（由外至内）： 第1 层：水泥砂浆, 厚度 20mm 第2 层：加气砼砌块（B05 级）, 厚度 200mm 第3 层：保温砂浆, 厚度 50mm 第4 层：水泥抗裂砂浆, 厚度 3mm 屋顶类型 1: 地砖保护屋面（一）（11ZJ001 第104 页-屋 101） 屋顶各层材料（由外至内）： 第1 层：地砖, 厚度 8mm 第2 层：水泥砂浆, 厚度 20mm 第3 层：高聚物改性沥青防水卷材, 厚度 3mm 第 3 页 共 1 3 页 第4 层：水泥砂浆, 厚度20mm 第5 层：1：8 水泥珍珠岩, 厚度20mm 第6 层：泡沫玻璃板, 厚度85mm 第7 层：钢筋混凝土, 厚度120mm 第8 层：石灰水泥砂浆, 厚度12mm 窗 类型1: 铝合金节能窗(图集06J607-1 图集A 型70 系列平开窗，22 厚中空玻璃（5+12A+5 暖边) 传热系数：2.50 W/(㎡.K) 楼板类型1: 陶瓷地砖楼面(图集11ZJ001 第25 页楼 202) 地面类型1: 陶瓷地砖地面（图集11ZJ001 第25 页地 202） 热桥柱类型1: 砼柱部分 墙体各层材料（由外至内）： 第1 层：水泥砂浆, 厚度20mm 第2 层：钢筋混凝土, 厚度200mm 第3 层：保温砂浆, 厚度17mm 第4 层：水泥抗裂砂浆, 厚度3mm 热桥梁类型1: 砼梁部分（含圈梁过梁等） 墙体各层材料（由外至内）： 第1 层：水泥砂浆, 厚度20mm 第2 层：钢筋混凝土, 厚度200mm 第3 层：保温砂浆, 厚...
