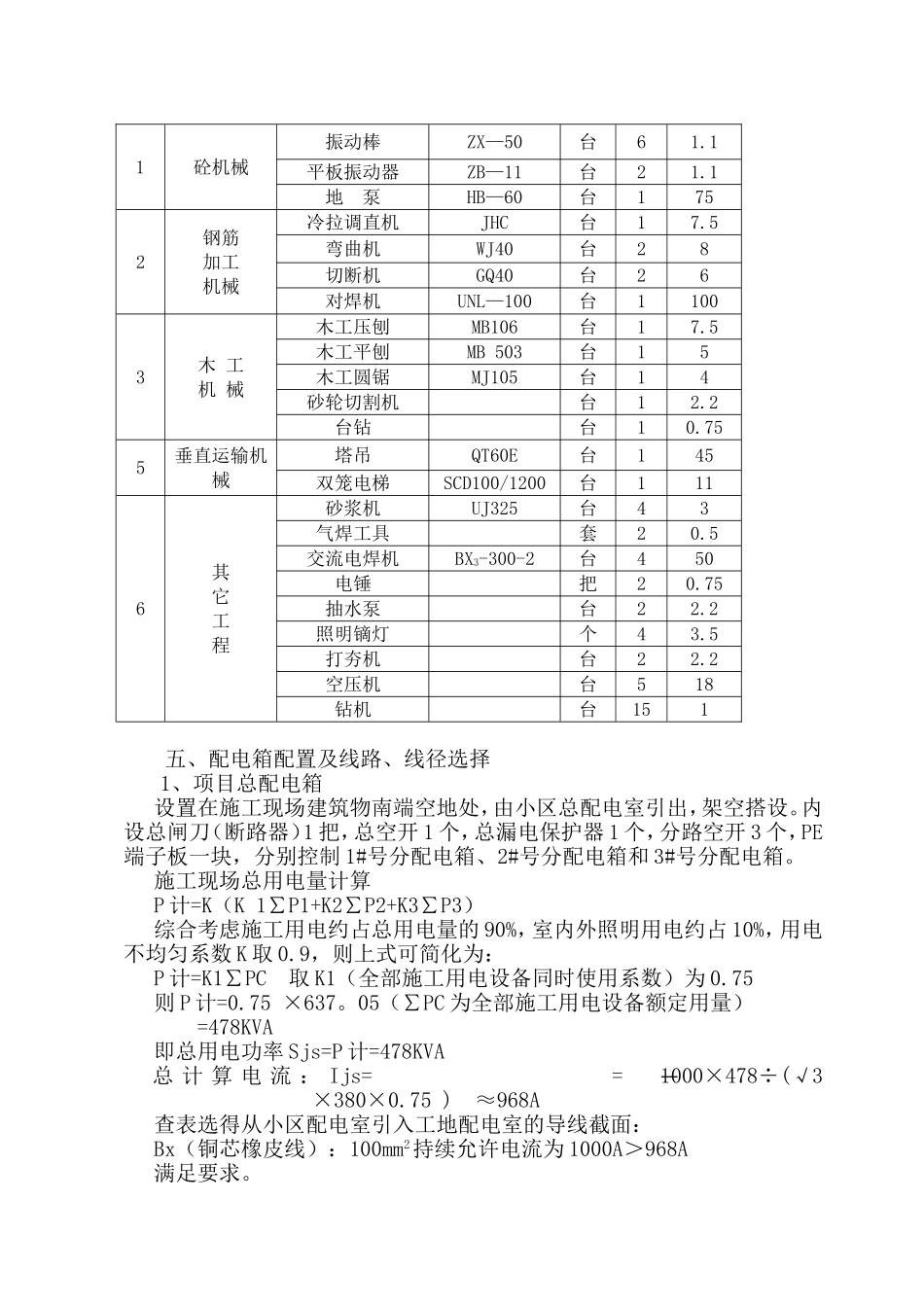

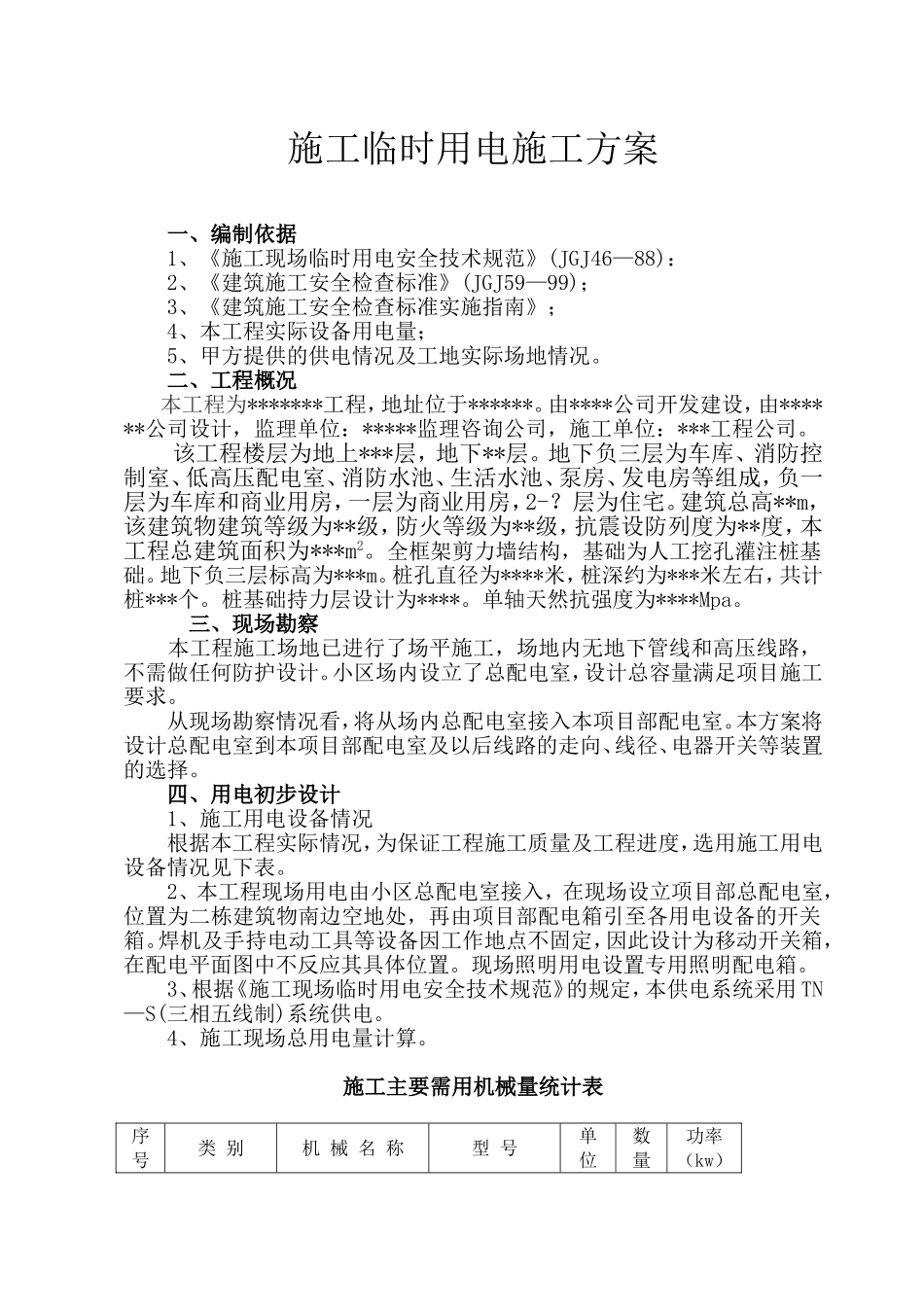

施工临时用电施工方案一、编制依据1、《施工现场临时用电安全技术规范》(JGJ46—88)：2、《建筑施工安全检查标准》(JGJ59—99)；3、《建筑施工安全检查标准实施指南》；4、本工程实际设备用电量；5、甲方提供的供电情况及工地实际场地情况。二、工程概况本工程为*******工程，地址位于******。由****公司开发建设，由******公司设计，监理单位：*****监理咨询公司，施工单位：***工程公司。该工程楼层为地上***层，地下**层。地下负三层为车库、消防控制室、低高压配电室、消防水池、生活水池、泵房、发电房等组成，负一层为车库和商业用房，一层为商业用房，2-？层为住宅。建筑总高**m，该建筑物建筑等级为**级，防火等级为**级，抗震设防列度为**度，本工程总建筑面积为***m2。全框架剪力墙结构，基础为人工挖孔灌注桩基础。地下负三层标高为***m。桩孔直径为****米，桩深约为***米左右，共计桩***个。桩基础持力层设计为****。单轴天然抗强度为****Mpa。三、现场勘察本工程施工场地已进行了场平施工，场地内无地下管线和高压线路，不需做任何防护设计。小区场内设立了总配电室，设计总容量满足项目施工要求。从现场勘察情况看，将从场内总配电室接入本项目部配电室。本方案将设计总配电室到本项目部配电室及以后线路的走向、线径、电器开关等装置的选择。四、用电初步设计1、施工用电设备情况根据本工程实际情况，为保证工程施工质量及工程进度，选用施工用电设备情况见下表。2、本工程现场用电由小区总配电室接入，在现场设立项目部总配电室，位置为二栋建筑物南边空地处，再由项目部配电箱引至各用电设备的开关箱。焊机及手持电动工具等设备因工作地点不固定，因此设计为移动开关箱，在配电平面图中不反应其具体位置。现场照明用电设置专用照明配电箱。3、根据《施工现场临时用电安全技术规范》的规定，本供电系统采用TN—S(三相五线制)系统供电。4、施工现场总用电量计算。施工主要需用机械量统计表序号类别机械名称型号单位数量功率（kw）1砼机械振动棒ZX—50台61.1平板振动器ZB—11台21.1地泵HB—60台1752钢筋加工机械冷拉调直机JHC台17.5弯曲机WJ40台28切断机GQ40台26对焊机UNL—100台11003木工机械木工压刨MB106台17.5木工平刨MB503台15木工圆锯MJ105台14砂轮切割机台12.2台钻台10.755垂直运输机械塔吊QT60E台145双笼电梯SCD100/1200台1116其它工程砂浆机UJ325台43气焊工具套20.5交流电焊机BX3-300-2台450电锤把20.75抽水泵台22.2照明镝灯个43.5打夯机台22.2空压机台518钻机台151五、配电箱配置及线路、线径选择1、项目总配电箱设置在施工现场建筑物南端空地处，由小区总配电室引出，架空搭设。内设总闸刀（断路器）1把，总空开1个，总漏电保护器1个，分路空开3个，PE端子板一块，分别控制1#号分配电箱、2#号分配电箱和3#号分配电箱。施工现场总用电量计算P计=K（K1∑P1+K2∑P2+K3∑P3）综合考虑施工用电约占总用电量的90%，室内外照明用电约占10%，用电不均匀系数K取0.9，则上式可简化为：P计=K1∑PC取K1（全部施工用电设备同时使用系数）为0.75则P计=0.75×637。05（∑PC为全部施工用电设备额定用量）=478KVA即总用电功率Sjs=P计=478KVA总计算电流：Ijs==1000×478÷(√3×380×0.75)≈968A查表选得从小区配电室引入工地配电室的导线截面：Bx（铜芯橡皮线）：100mm2持续允许电流为1000A＞968A满足要求。2、分配电箱根据现场情况，本工程拟采用三路供电，如图一所示。即l#、2#为动力用电，3#为照明用电。1#:动力电2#:动力电3#:照明电1）、负荷计算及导线选择A、1#供电回路:(砼输送泵、钢筋弯曲切断设备、调直机、电焊机、搅拌机及抽水泵等)I1配电箱负荷∑Pl=120+l3+4+100+13+3。。。=365kw,I线1=K×ΣP1／(3×U线×COSΦ)=l×365×1000／(√3×380×0.75)=739A，COSΦ取0.75，查表得：95mm2，故选用YC3×95+2×35的铜蕊电缆作为从项目总配电箱到I1配电箱的导线。对II8、16配电箱导线选择，同样经计算后，可选用YC3×25+2×10的铜蕊电缆作为从I1配电箱到II8、16配电箱的导线；选用YC3×16+2×16的铜蕊电缆作为从I1配电箱到II其它配电箱的导线。B、2#供电回路(塔吊、施工...
