隧道进洞套拱施工过程图文

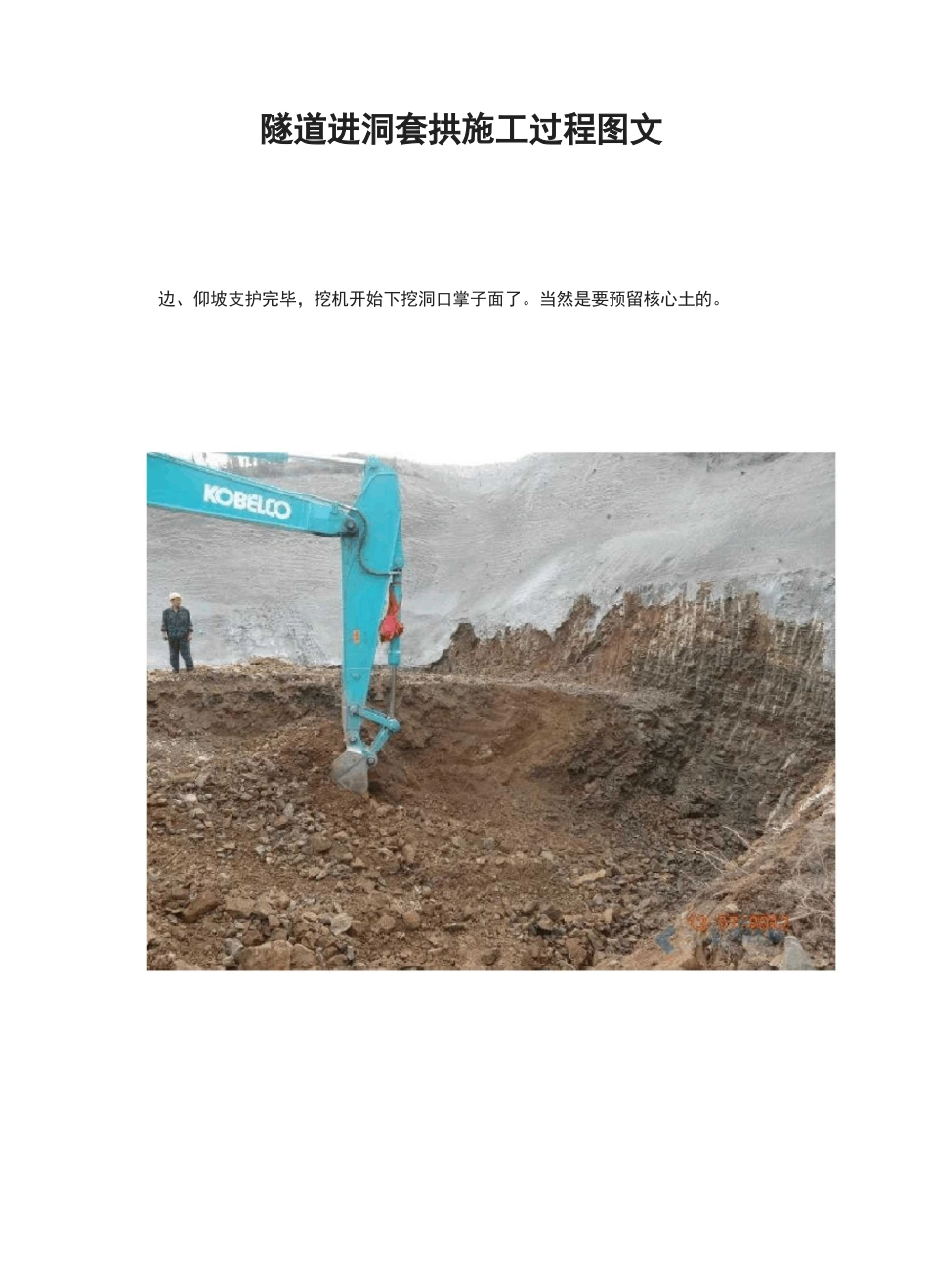

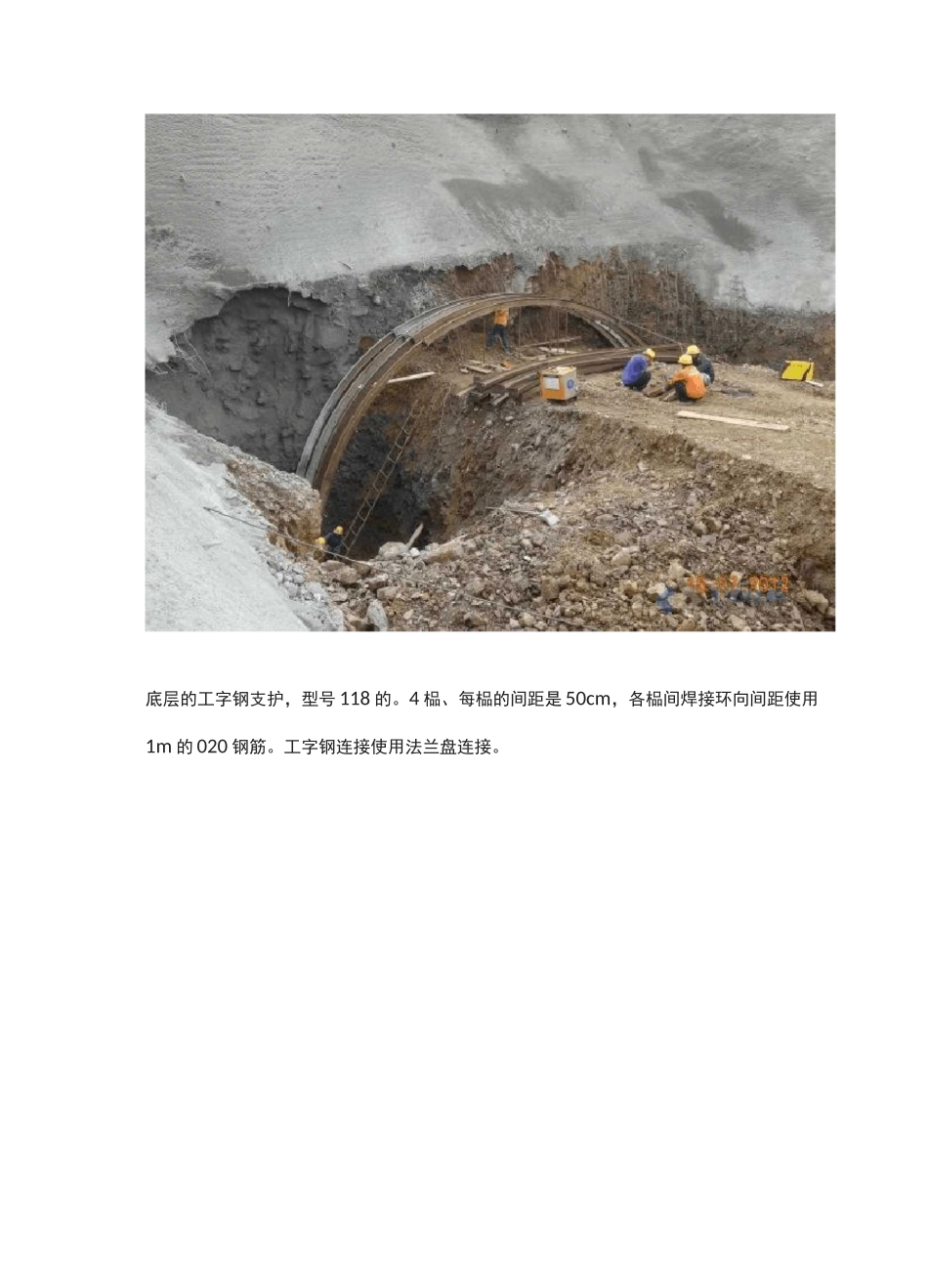

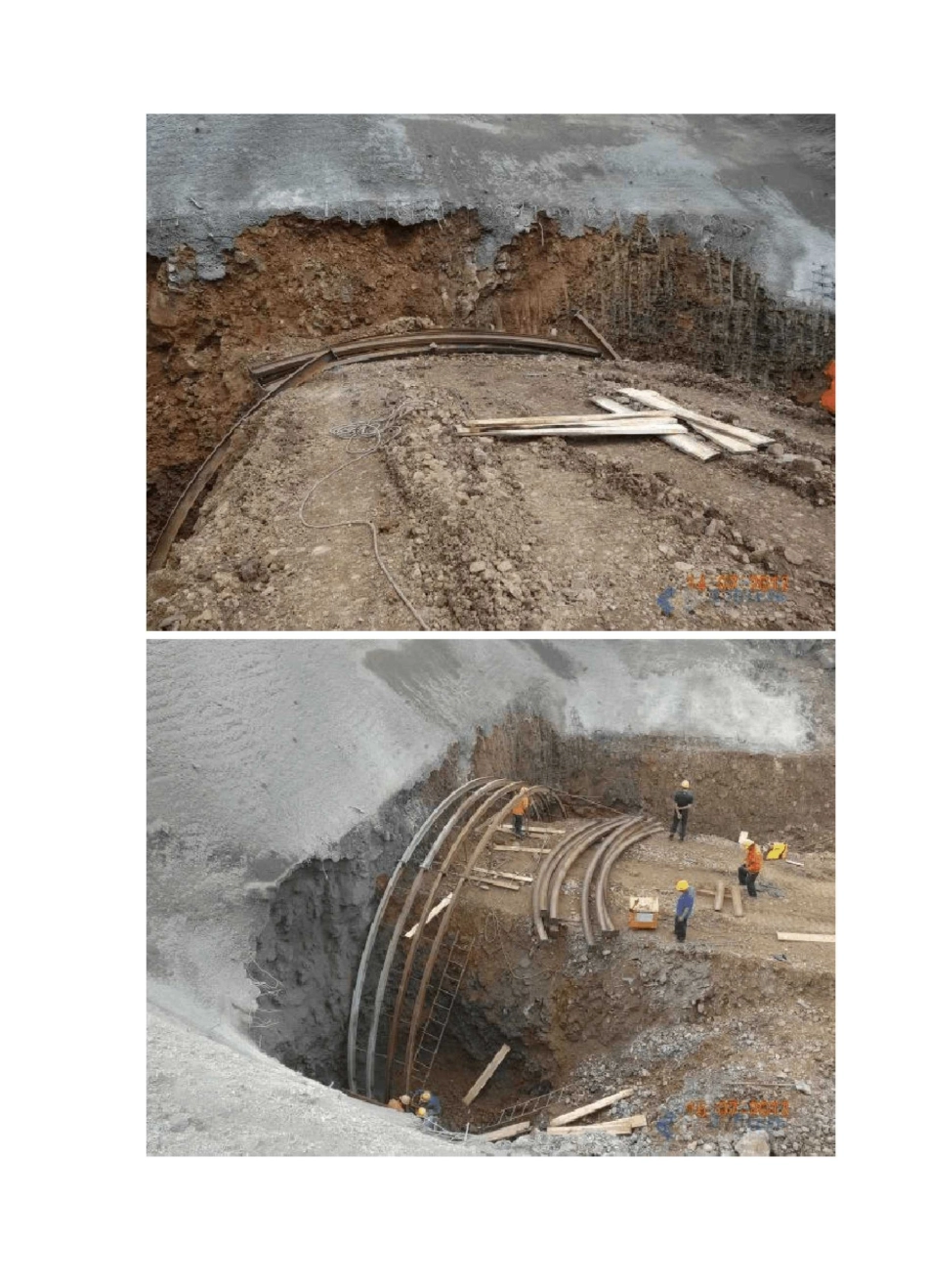

隧道进洞套拱施工过程图文边、仰坡支护完毕，挖机开始下挖洞口掌子面了。当然是要预留核心土的。底层的工字钢支护，型号 118 的。4 榀、每榀的间距是 50cm，各榀间焊接环向间距使用1m 的 020 钢筋。工字钢连接使用法兰盘连接。铺设套拱底层模板，殳见设计上写采用多厚的木板，施工队采用的 3cm 厚模板。«底层模版铺设好后，开始装套拱中的三榀工字钢。套拱内的工字钢纵向使用① 20的钢筋连接，环向每隔 1 米连接工字钢。套拱内部的 118 工字钢装好之后开始安装导向管（孔口管），采用 ei27*4mm 的热轧无缝钢管，布管的环向间距 40cm。布管的时候有个角度，要做到仰角 1-3 度，钢管是用① 12 的钢筋焊接在工字钢上，钢筋长度 60cm。套拱铺设模版，模版前挡模版采用的是竹胶板，顶模使用的是和底模一样 3cm 的木板。顶模在左右腰间和最顶部预留了两个块模板，为了方便注入混凝土以及进行振捣。浇筑混凝土时严格控制着高差，让两侧的高差不能大于 1 米。浇筑到套拱腰间时及时把预留的空隙封死。对振捣工人一定要交代好，让彳也们好好振捣。这不光是质量工程也是面子工程，洞门口都弄不好怎么让业主咋看。20I2/然后及时养护混凝土。
