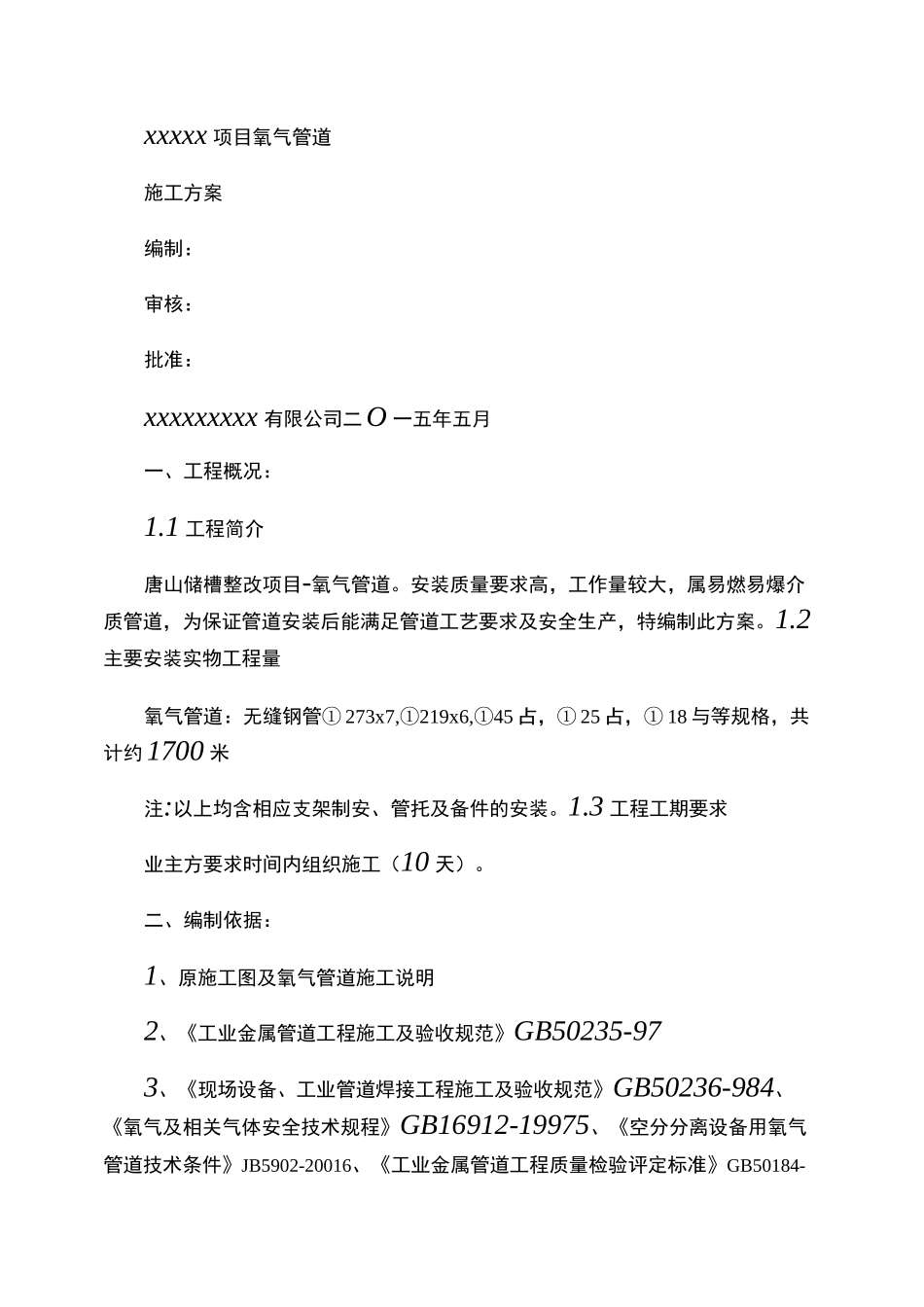

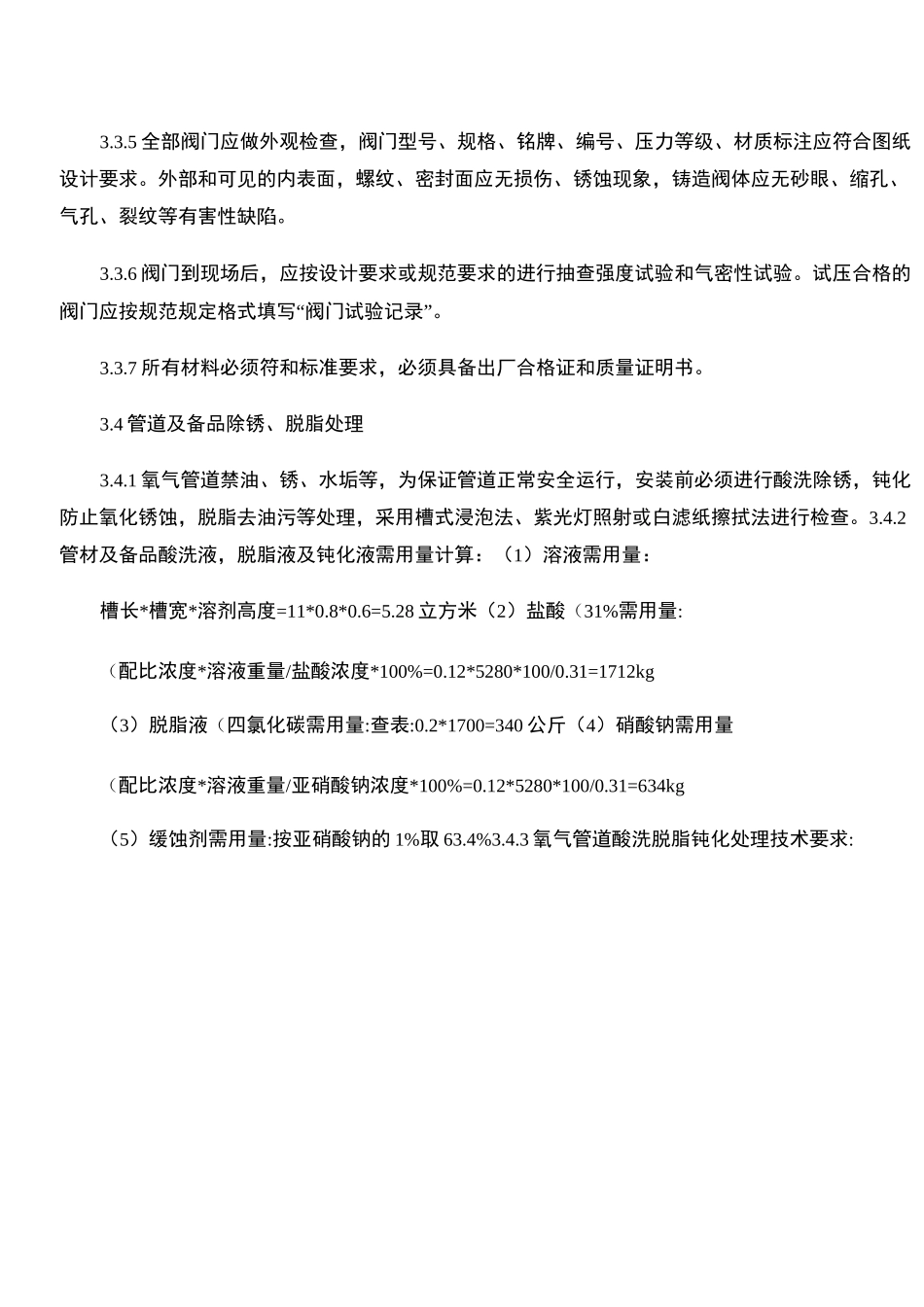

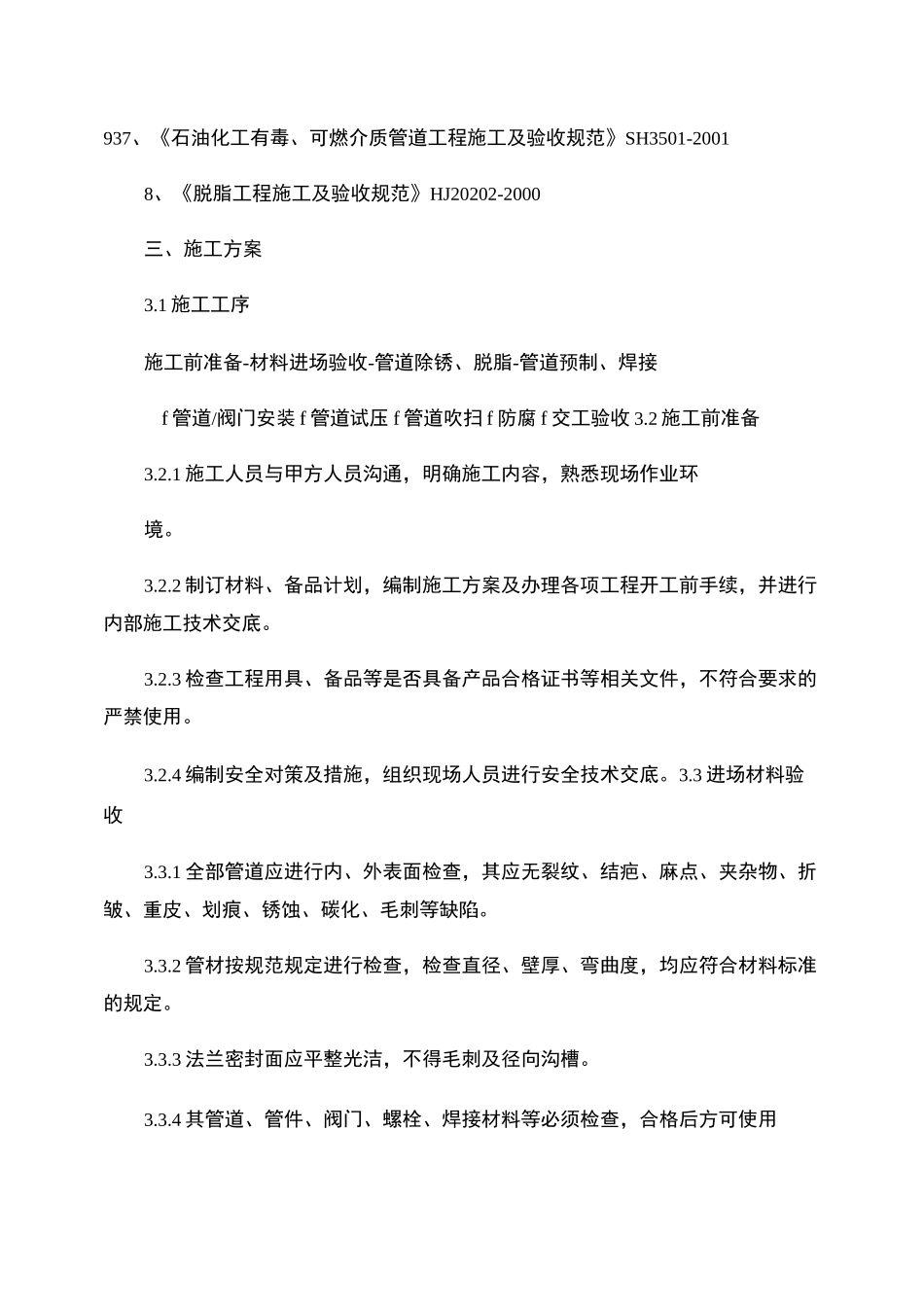

xxxxx 项目氧气管道施工方案编制：审核：批准：xxxxxxxxx 有限公司二O 一五年五月一、工程概况：1.1 工程简介唐山储槽整改项目-氧气管道。安装质量要求高，工作量较大，属易燃易爆介质管道，为保证管道安装后能满足管道工艺要求及安全生产，特编制此方案。1.2主要安装实物工程量氧气管道：无缝钢管① 273x7,①219x6,①45 占，① 25 占，① 18 与等规格，共计约1700 米注:以上均含相应支架制安、管托及备件的安装。1.3 工程工期要求业主方要求时间内组织施工（10 天）。二、编制依据：1、原施工图及氧气管道施工说明2、《工业金属管道工程施工及验收规范》GB50235-973、《现场设备、工业管道焊接工程施工及验收规范》GB50236-984、《氧气及相关气体安全技术规程》GB16912-19975、《空分分离设备用氧气管道技术条件》JB5902-20016、《工业金属管道工程质量检验评定标准》GB50184-937、《石油化工有毒、可燃介质管道工程施工及验收规范》SH3501-20018、《脱脂工程施工及验收规范》HJ20202-2000三、施工方案3.1 施工工序施工前准备-材料进场验收-管道除锈、脱脂-管道预制、焊接f 管道/阀门安装 f 管道试压 f 管道吹扫 f 防腐 f 交工验收 3.2 施工前准备3.2.1 施工人员与甲方人员沟通，明确施工内容，熟悉现场作业环境。3.2.2 制订材料、备品计划，编制施工方案及办理各项工程开工前手续，并进行内部施工技术交底。3.2.3 检查工程用具、备品等是否具备产品合格证书等相关文件，不符合要求的严禁使用。3.2.4 编制安全对策及措施，组织现场人员进行安全技术交底。3.3 进场材料验收3.3.1 全部管道应进行内、外表面检查，其应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、锈蚀、碳化、毛刺等缺陷。3.3.2 管材按规范规定进行检查，检查直径、壁厚、弯曲度，均应符合材料标准的规定。3.3.3 法兰密封面应平整光洁，不得毛刺及径向沟槽。3.3.4 其管道、管件、阀门、螺栓、焊接材料等必须检查，合格后方可使用3.3.5 全部阀门应做外观检查，阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。外部和可见的内表面，螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷。3.3.6 阀门到现场后，应按设计要求或规范要求的进行抽查强度试验和气密性试验。试压合格的阀门应按规范规定格式填写“阀门试验记录”。3.3.7 所有材料必须符和标准要求，必须具备出厂合格证和质量证明书...
