传感器复习资料

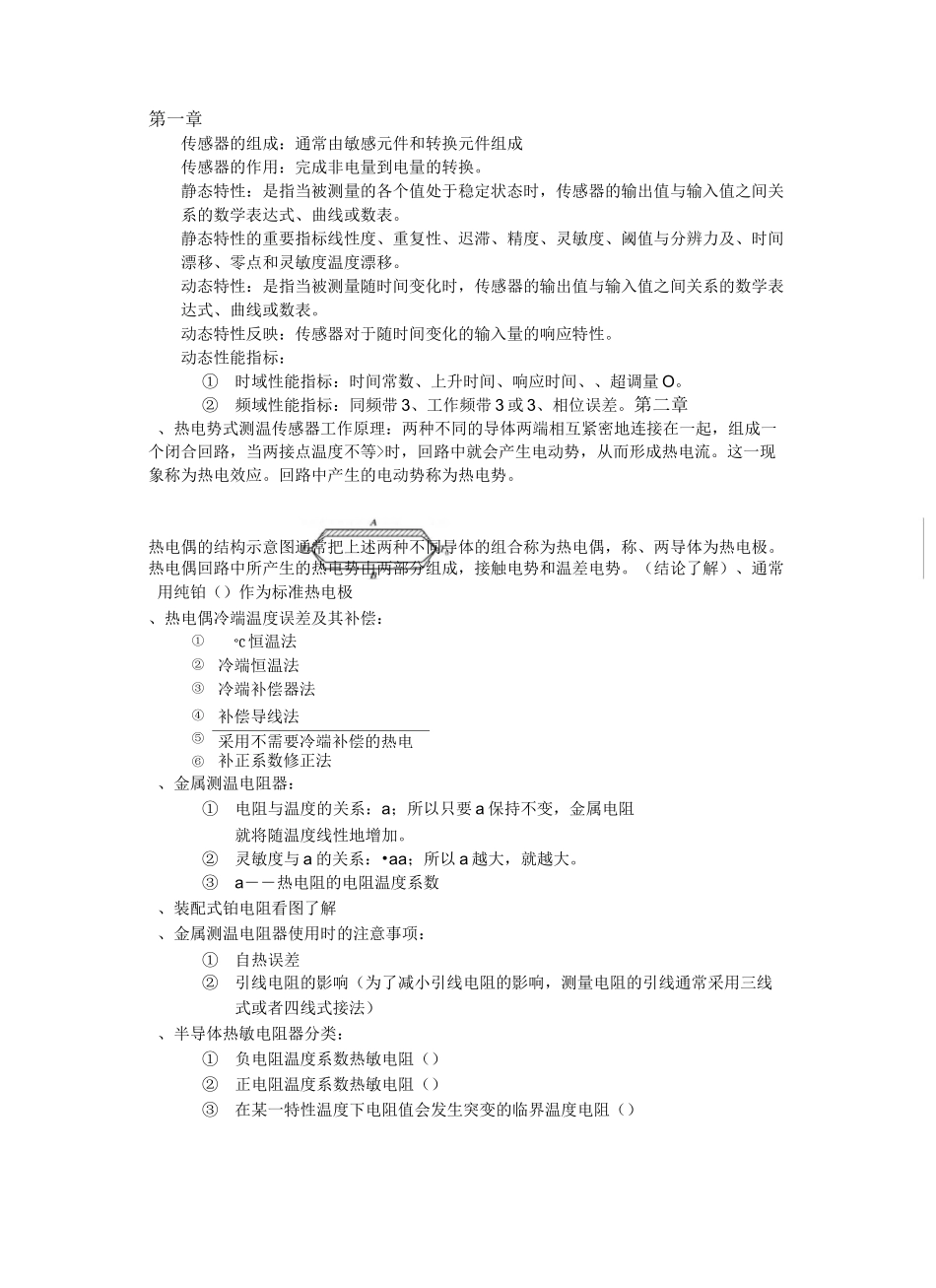

传感器复习资料_第1页
1/8

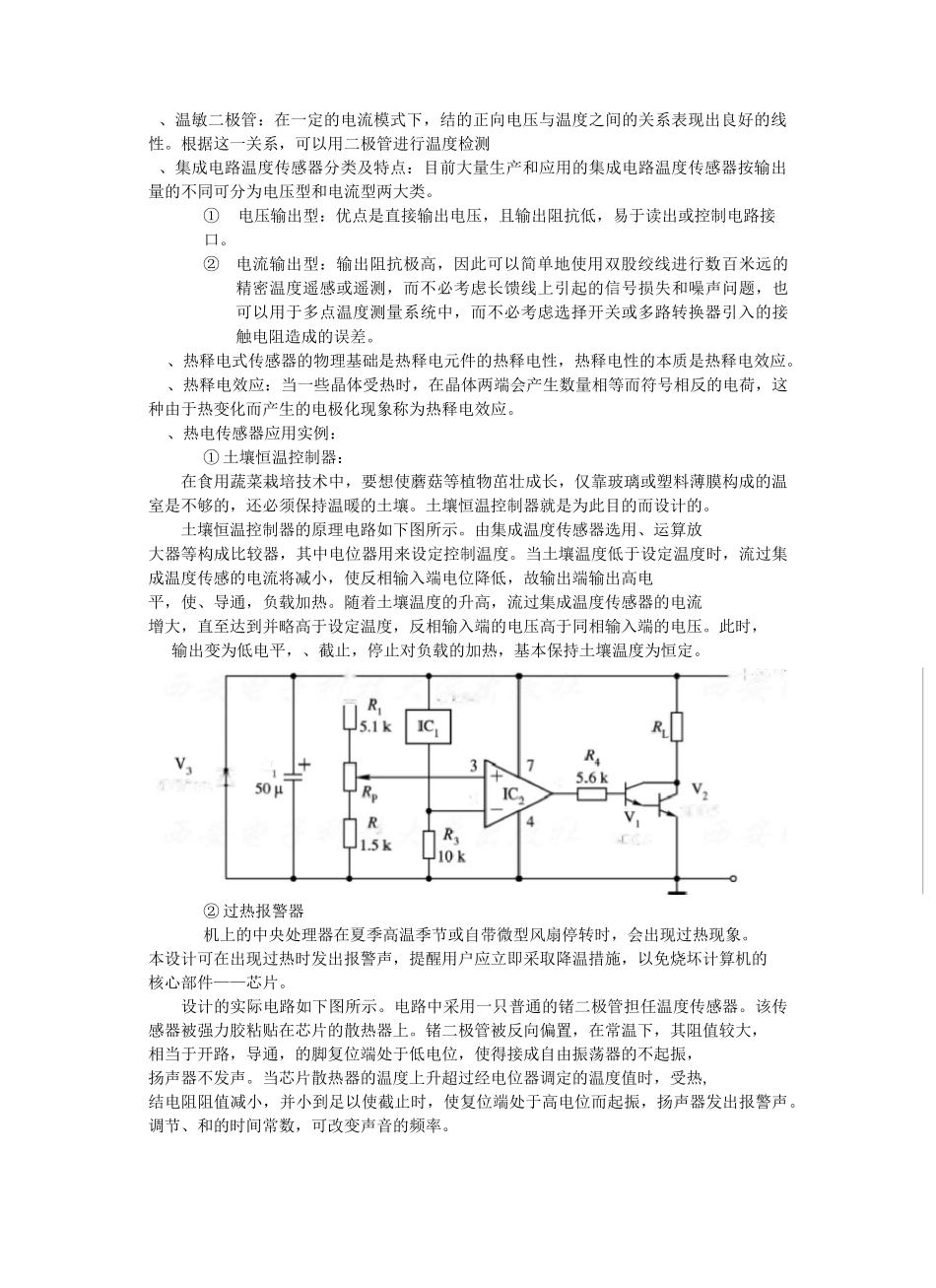

传感器复习资料_第2页
2/8
传感器复习资料_第3页
3/8
第一章传感器的组成:通常由敏感元件和转换元件组成传感器的作用:完成非电量到电量的转换。静态特性:是指当被测量的各个值处于稳定状态时,传感器的输出值与输入值之间关系的数学表达式、曲线或数表。静态特性的重要指标线性度、重复性、迟滞、精度、灵敏度、阈值与分辨力及、时间漂移、零点和灵敏度温度漂移。动态特性:是指当被测量随时间变化时,传感器的输出值与输入值之间关系的数学表达式、曲线或数表。动态特性反映:传感器对于随时间变化的输入量的响应特性。动态性能指标:①时域性能指标:时间常数、上升时间、响应时间、、超调量 O。②频域性能指标:同频带 3、工作频带 3 或 3、相位误差。第二章、热电势式测温传感器工作原理:两种不同的导体两端相互紧密地连接在一起,组成一个闭合回路,当两接点温度不等>时,回路中就会产生电动势,从而形成热电流。这一现象称为热电效应。回路中产生的电动势称为热电势。热电偶的结构示意图通常把上述两种不同导体的组合称为热电偶,称、两导体为热电极。热电偶回路中所产生的热电势由两部分组成,接触电势和温差电势。(结论了解)、通常用纯铂()作为标准热电极、热电偶冷端温度误差及其补偿:①°C 恒温法②冷端恒温法③冷端补偿器法④补偿导线法⑤采用不需要冷端补偿的热电⑥补正系数修正法、金属测温电阻器:①电阻与温度的关系:a;所以只要 a 保持不变,金属电阻就将随温度线性地增加。②灵敏度与 a 的关系:•aa;所以 a 越大,就越大。③a――热电阻的电阻温度系数、装配式铂电阻看图了解、金属测温电阻器使用时的注意事项:①自热误差②引线电阻的影响(为了减小引线电阻的影响,测量电阻的引线通常采用三线式或者四线式接法)、半导体热敏电阻器分类:①负电阻温度系数热敏电阻()②正电阻温度系数热敏电阻()③在某一特性温度下电阻值会发生突变的临界温度电阻()C2?622o+30V5D2DW233DKAD59、温敏二极管:在一定的电流模式下,结的正向电压与温度之间的关系表现出良好的线性。根据这一关系,可以用二极管进行温度检测、集成电路温度传感器分类及特点:目前大量生产和应用的集成电路温度传感器按输出量的不同可分为电压型和电流型两大类。①电压输出型:优点是直接输出电压,且输出阻抗低,易于读出或控制电路接口。②电流输出型:输出阻抗极高,因此可以简单地使用双股绞线进行数百米远的精密温度遥感或遥测,而不必考虑长馈线上引起的信号损失和噪声问题,也可以...
