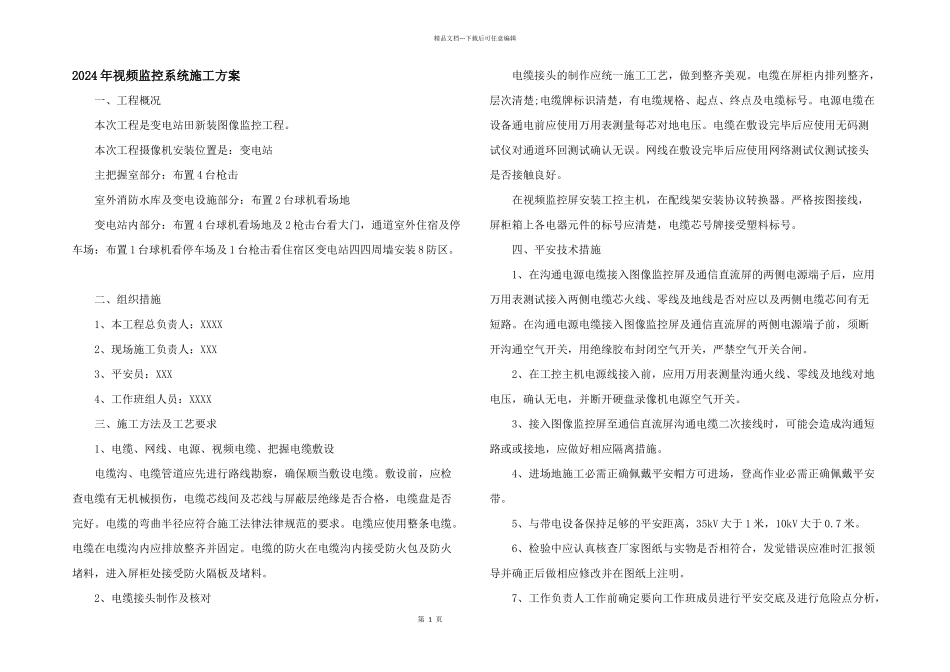

第 1 页精品文档---下载后可任意编辑2024 年视频监控系统施工方案 一、工程概况 本次工程是变电站田新装图像监控工程。 本次工程摄像机安装位置是：变电站 主把握室部分：布置 4 台枪击 室外消防水库及变电设施部分：布置 2 台球机看场地 变电站内部分：布置 4 台球机看场地及 2 枪击台看大门，通道室外住宿及停车场：布置 1 台球机看停车场及 1 台枪击看住宿区变电站四四周墙安装 8 防区。 二、组织措施 1、本工程总负责人：XXXX 2、现场施工负责人：XXX 3、平安员：XXX 4、工作班组人员：XXXX 三、施工方法及工艺要求 1、电缆、网线、电源、视频电缆、把握电缆敷设 电缆沟、电缆管道应先进行路线勘察，确保顺当敷设电缆。敷设前，应检查电缆有无机械损伤，电缆芯线间及芯线与屏蔽层绝缘是否合格，电缆盘是否完好。电缆的弯曲半径应符合施工法律法律规范的要求。电缆应使用整条电缆。电缆在电缆沟内应排放整齐并固定。电缆的防火在电缆沟内接受防火包及防火堵料，进入屏柜处接受防火隔板及堵料。 2、电缆接头制作及核对 电缆接头的制作应统一施工工艺，做到整齐美观。电缆在屏柜内排列整齐，层次清楚;电缆牌标识清楚，有电缆规格、起点、终点及电缆标号。电源电缆在设备通电前应使用万用表测量每芯对地电压。电缆在敷设完毕后应使用无码测试仪对通道环回测试确认无误。网线在敷设完毕后应使用网络测试仪测试接头是否接触良好。 在视频监控屏安装工控主机，在配线架安装协议转换器。严格按图接线，屏柜箱上各电器元件的标号应清楚，电缆芯号牌接受塑料标号。 四、平安技术措施 1、在沟通电源电缆接入图像监控屏及通信直流屏的两侧电源端子后，应用万用表测试接入两侧电缆芯火线、零线及地线是否对应以及两侧电缆芯间有无短路。在沟通电源电缆接入图像监控屏及通信直流屏的两侧电源端子前，须断开沟通空气开关，用绝缘胶布封闭空气开关，严禁空气开关合闸。 2、在工控主机电源线接入前，应用万用表测量沟通火线、零线及地线对地电压，确认无电，并断开硬盘录像机电源空气开关。 3、接入图像监控屏至通信直流屏沟通电缆二次接线时，可能会造成沟通短路或或接地，应做好相应隔离措施。 4、进场地施工必需正确佩戴平安帽方可进场，登高作业必需正确佩戴平安带。 5、与带电设备保持足够的平安距离，35kV 大于 1 米，10kV 大于 0.7 米。 6、检验中应认真核查厂家图纸与实物是否相符合，发觉错误应准时汇...
