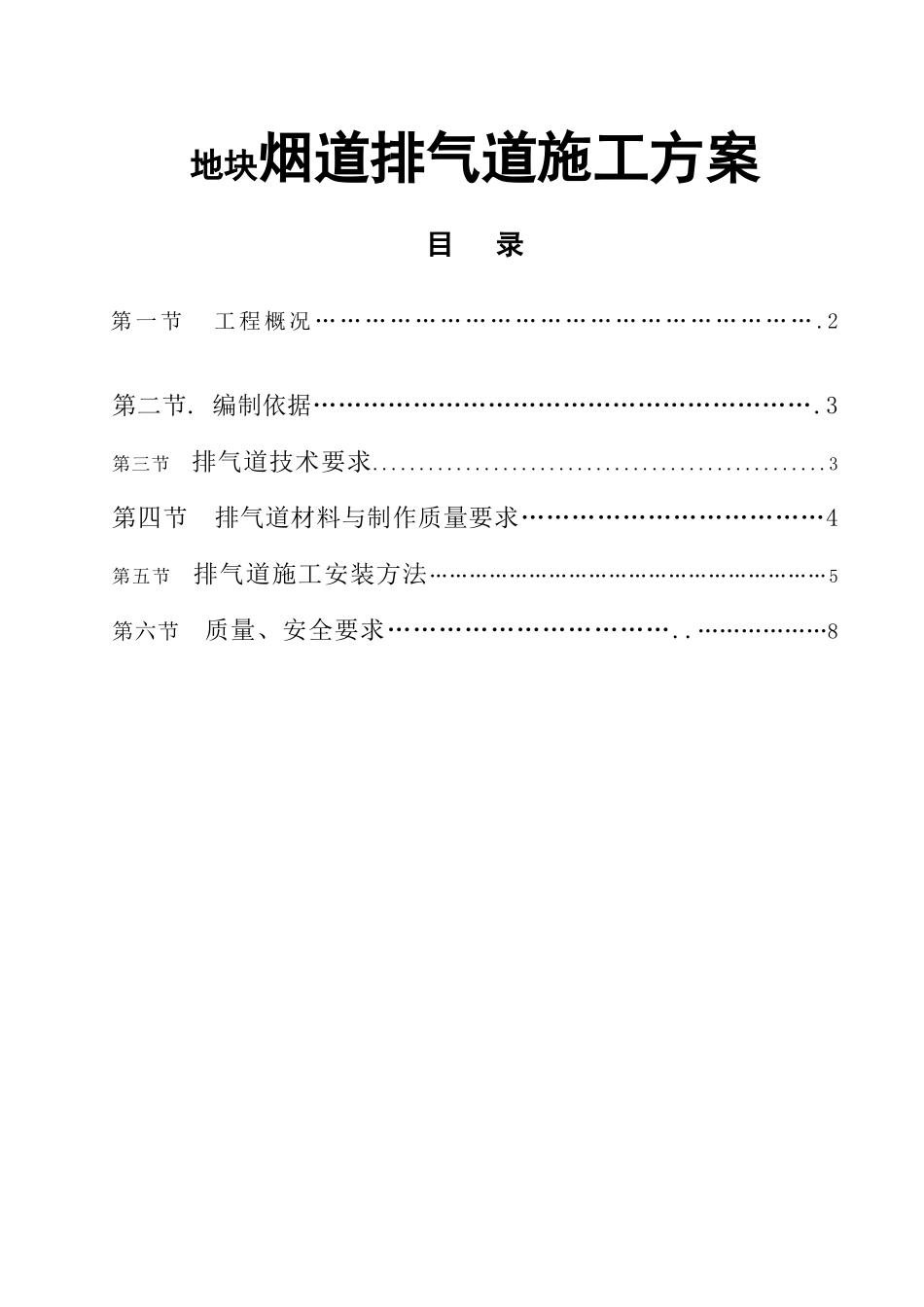

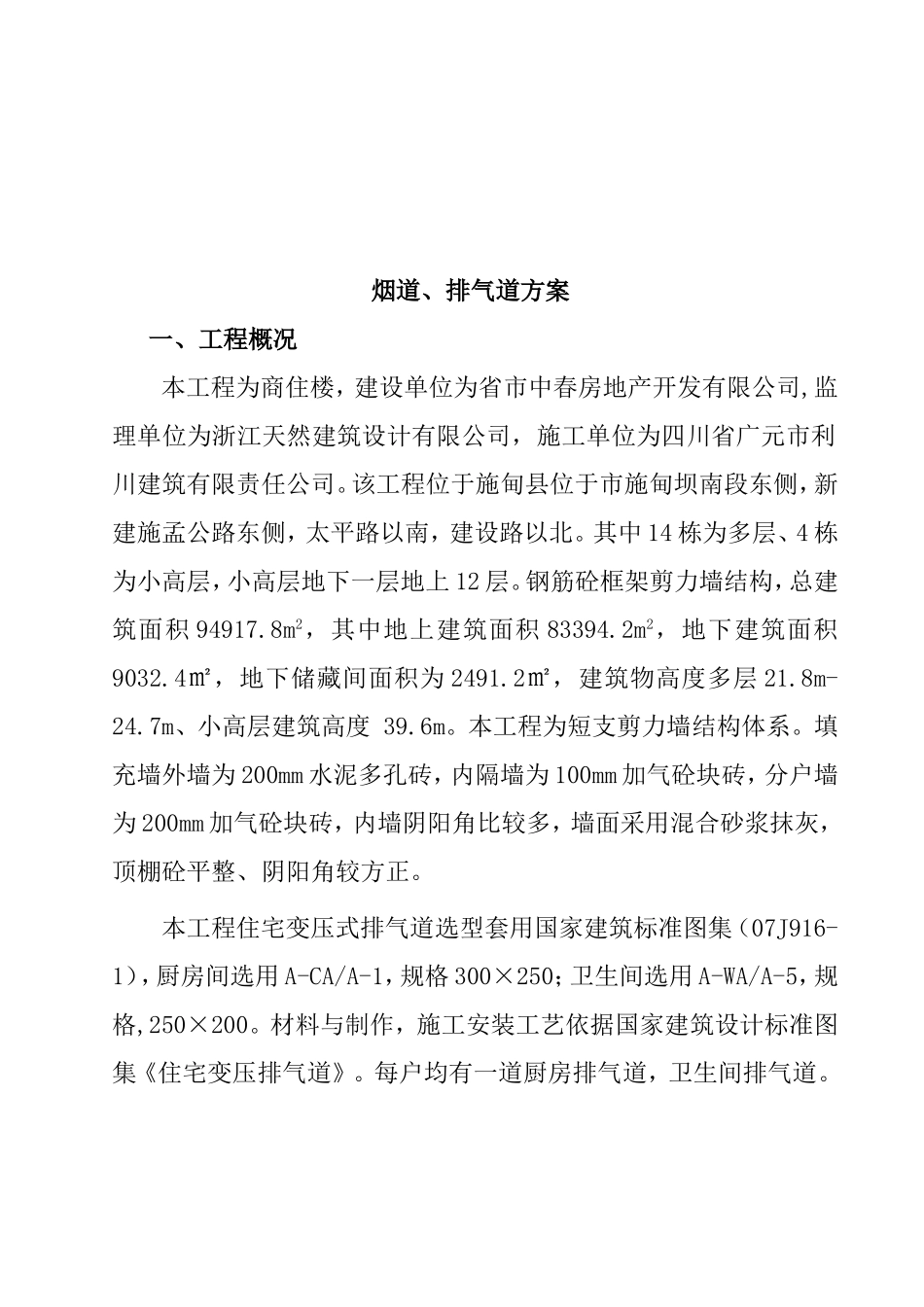

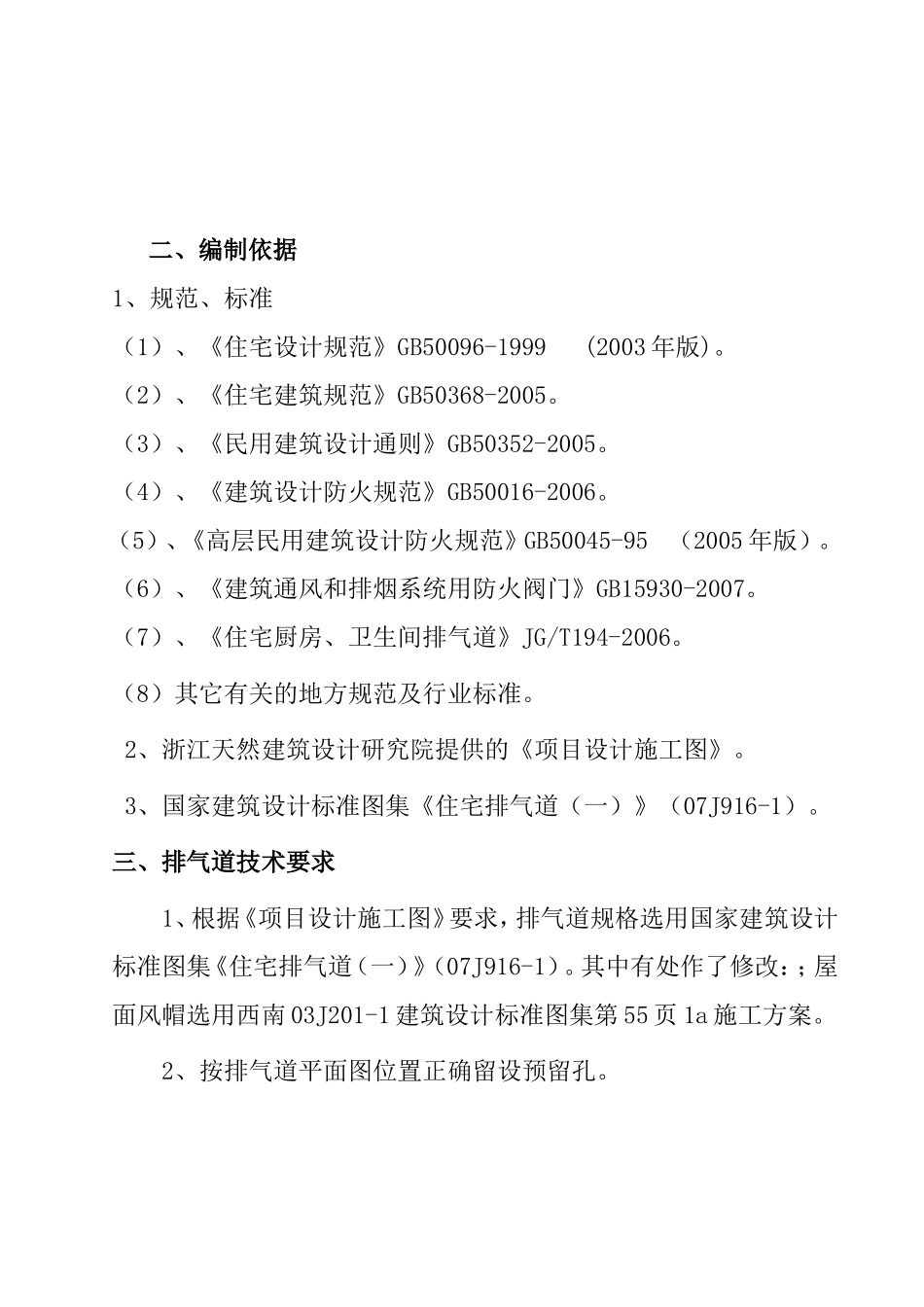

地块烟道排气道施工方案目录第一节工程概况…………………………………………………….2第二节.编制依据…………………………………………………….3第三节排气道技术要求.................................................3第四节排气道材料与制作质量要求………………………………4第五节排气道施工安装方法……………………………………………………5第六节质量、安全要求……………………………..………………8烟道、排气道方案一、工程概况本工程为商住楼，建设单位为省市中春房地产开发有限公司,监理单位为浙江天然建筑设计有限公司，施工单位为四川省广元市利川建筑有限责任公司。该工程位于施甸县位于市施甸坝南段东侧，新建施孟公路东侧，太平路以南，建设路以北。其中14栋为多层、4栋为小高层，小高层地下一层地上12层。钢筋砼框架剪力墙结构，总建筑面积94917.8m2，其中地上建筑面积83394.2m2，地下建筑面积9032.4㎡，地下储藏间面积为2491.2㎡，建筑物高度多层21.8m-24.7m、小高层建筑高度39.6m。本工程为短支剪力墙结构体系。填充墙外墙为200mm水泥多孔砖，内隔墙为100mm加气砼块砖，分户墙为200mm加气砼块砖，内墙阴阳角比较多，墙面采用混合砂浆抹灰，顶棚砼平整、阴阳角较方正。本工程住宅变压式排气道选型套用国家建筑标准图集（07J916-1），厨房间选用A-CA/A-1，规格300×250；卫生间选用A-WA/A-5，规格,250×200。材料与制作，施工安装工艺依据国家建筑设计标准图集《住宅变压排气道》。每户均有一道厨房排气道，卫生间排气道。二、编制依据1、规范、标准（1）、《住宅设计规范》GB50096-1999(2003年版)。（2）、《住宅建筑规范》GB50368-2005。（3）、《民用建筑设计通则》GB50352-2005。（4）、《建筑设计防火规范》GB50016-2006。（5）、《高层民用建筑设计防火规范》GB50045-95（2005年版）。（6）、《建筑通风和排烟系统用防火阀门》GB15930-2007。（7）、《住宅厨房、卫生间排气道》JG/T194-2006。（8）其它有关的地方规范及行业标准。2、浙江天然建筑设计研究院提供的《项目设计施工图》。3、国家建筑设计标准图集《住宅排气道（一）》（07J916-1）。三、排气道技术要求1、根据《项目设计施工图》要求，排气道规格选用国家建筑设计标准图集《住宅排气道（一）》（07J916-1）。其中有处作了修改：；屋面风帽选用西南03J201-1建筑设计标准图集第55页1a施工方案。2、按排气道平面图位置正确留设预留孔。3、排气道安装完毕后，其预留孔用混凝土回填浇筑，满足蓄水防渗漏要求。3、排气道穿楼板部位在满足结构防水要求后，再做1.5mm厚单组份聚氨脂防水涂膜一层。四、排气道材料与制作质量要求1、排气管道应采用M20高强度水泥砂浆和钢丝网，用模具成型，水泥应采用强度等级不低于32.5的普通硅酸盐水泥，钢丝网应符合《镀锌电焊网》QB3897-99标准的要求。应设置主筋、箍筋与电焊网片扎成网片骨架。增强构建整体性。预制构件的水泥砂浆及混凝土养护期，应符合建筑施工规范的要求。2、风帽采用C20细石混凝土预制。3、预埋连接件钢板采用Q235钢，焊条型号—E43型，角焊缝的有效厚度h1=6mm（钢板需经防腐处理）。4、变压式排气道制品的内外表面应平整、无麻面、蜂窝和孔洞。5、变压式排气道制品不允许有裂纹，内壁交界处宜制成圆角或倒角。6、变压式排气道制品端面应平整无飞边，且与管体外壁面相垂直。7、变压式排气道有下列情况视为不合格品：(1)每侧壁面的麻面、蜂窝超过2处，且每处面积超过0.005m2。(2)端面碰损：外壁纵深度超过50mm，宽度超过100mm。8、变压式排气道制品垂直承载力不应小于90KN。9、排气道的管壁厚度不得小于15mm。10、排气道制品耐火极限不应低于1.0h。11、排气道的原材料、抗柔性冲击、尺寸公差、耐火极限试验、检验规则等指标：均应符合标准《住宅厨房、卫生间排气道》JG/T194-2006的要求。12、导流温感防火阀技术的质量应符合国家标准《建筑通风和排烟系统用防火阀门》GB15930-2007的要求。五、排气道施工安装方法1、排气道施工应在主体结构完工、楼板预留洞拆模后，室内装饰工程前，安装部位和操作场所清理后进行。2、排气道及配件应按规...
