ANSYS流体与热分析第10章热分析典型工程实例

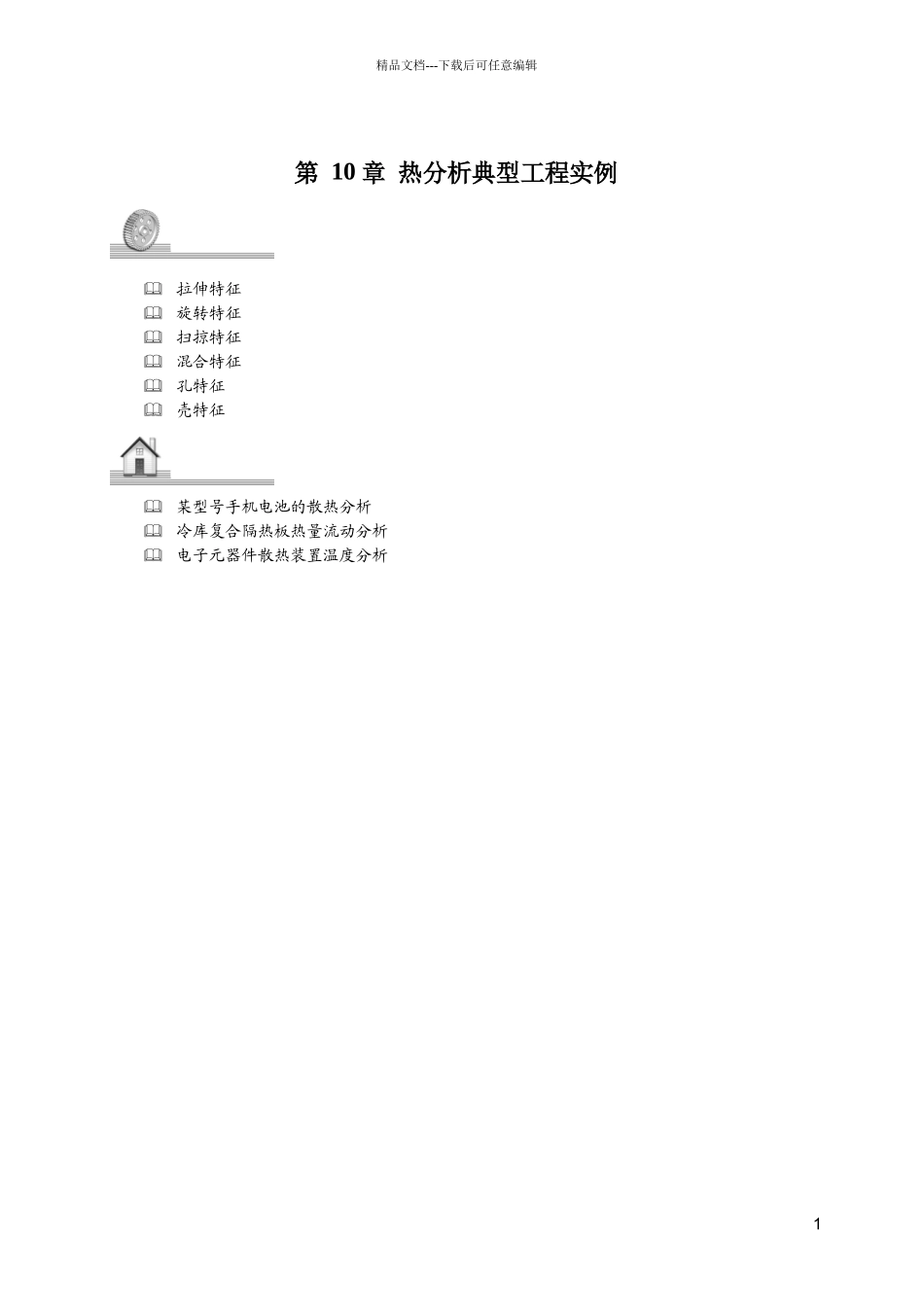

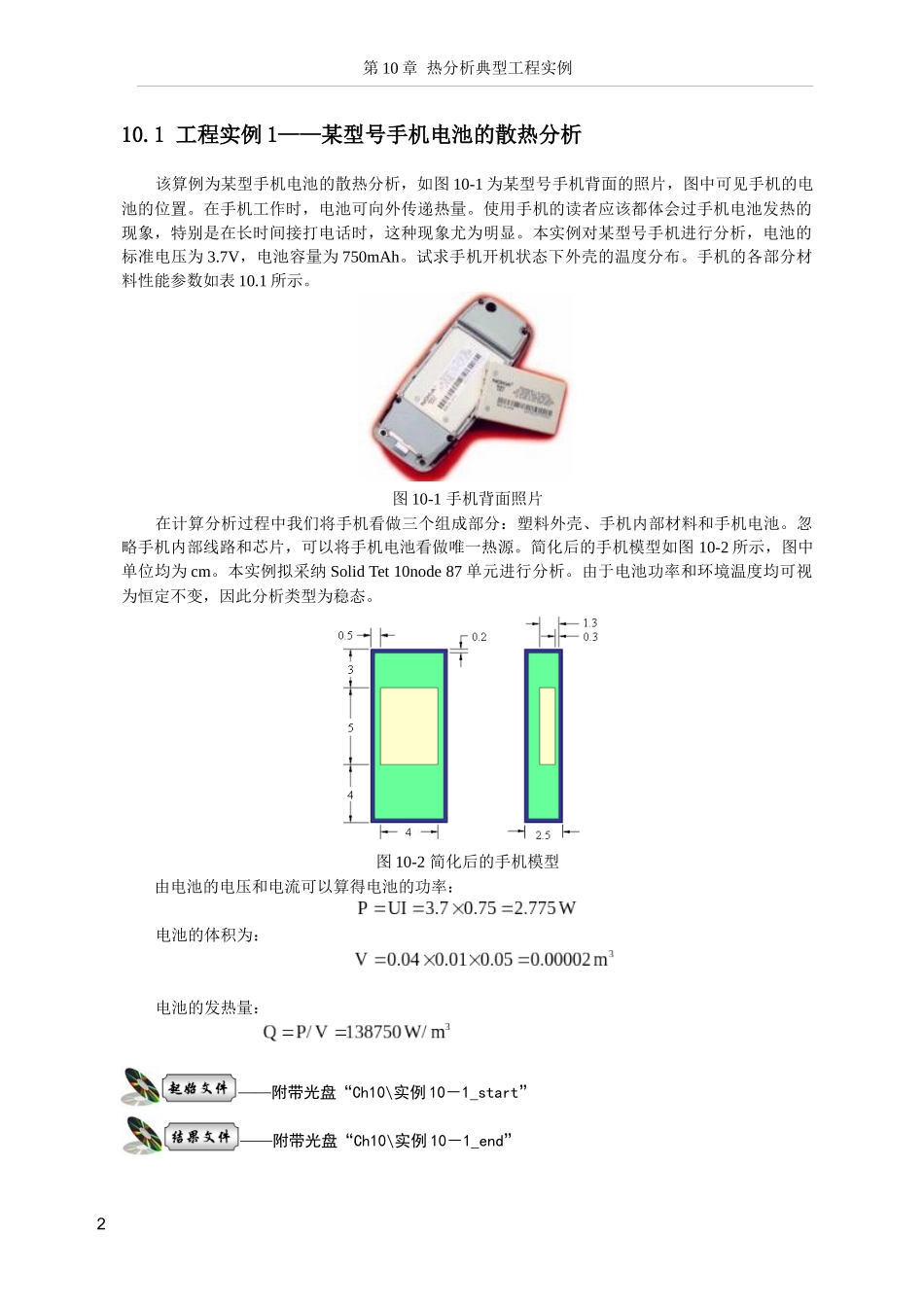

精品文档---下载后可任意编辑第 10 章 热分析典型工程实例拉伸特征旋转特征扫掠特征混合特征孔特征壳特征 某型号手机电池的散热分析冷库复合隔热板热量流动分析电子元器件散热装置温度分析 本章要点本章要点本章案例本章案例1第 10 章 热分析典型工程实例10.1 工程实例 1——某型号手机电池的散热分析该算例为某型手机电池的散热分析，如图 10-1 为某型号手机背面的照片，图中可见手机的电池的位置。在手机工作时，电池可向外传递热量。使用手机的读者应该都体会过手机电池发热的现象，特别是在长时间接打电话时，这种现象尤为明显。本实例对某型号手机进行分析，电池的标准电压为 3.7V，电池容量为 750mAh。试求手机开机状态下外壳的温度分布。手机的各部分材料性能参数如表 10.1 所示。图 10-1 手机背面照片在计算分析过程中我们将手机看做三个组成部分：塑料外壳、手机内部材料和手机电池。忽略手机内部线路和芯片，可以将手机电池看做唯一热源。简化后的手机模型如图 10-2 所示，图中单位均为 cm。本实例拟采纳 Solid Tet 10node 87 单元进行分析。由于电池功率和环境温度均可视为恒定不变，因此分析类型为稳态。图 10-2 简化后的手机模型由电池的电压和电流可以算得电池的功率：电池的体积为：电池的发热量： ——附带光盘“Ch10\实例 10－1_start” ——附带光盘“Ch10\实例 10－1_end”2精品文档---下载后可任意编辑——附带光盘“AVI\Ch10\10”1、定义分析文件名1、选择 Utility Menu>File>Change Jobname，在弹出的单元增添对话框中输入 Example10-1，然后点击 OK 按钮。2、选择 Main Menu>Preferences，弹出 Preferences for GUI Filtering 对话框，点选 Thermal 复选框，单击 OK 按钮关闭该对话框。2、建立几何模型1 、 选 择 Main Menu>Preprocesor>Modeling>Create>Volumes>Block>By Dimensions ， 弹 出Create Block by Dimension 对话框。在 X1、X2 文本框中分别输入 0、0.05，在 Y1、Y2 文本框中分别输入 0、0.12，在 Z1、Z2 中分别输入 0、0.025，如图 10-3 所示。2、单击 Apply 按钮，在 X1、X2 文本框中分别输入 0.002、0.048，在 Y1、Y2 文本框中分别输入 0.002、0.118，在 Z1、Z2 中分别输入 0.002、0.023，如图 10-4 所示。3、单击 Apply 按钮，在 X1、X2 文本框中分别输入 0.005、0.045，在 Y1、Y2 文本...
