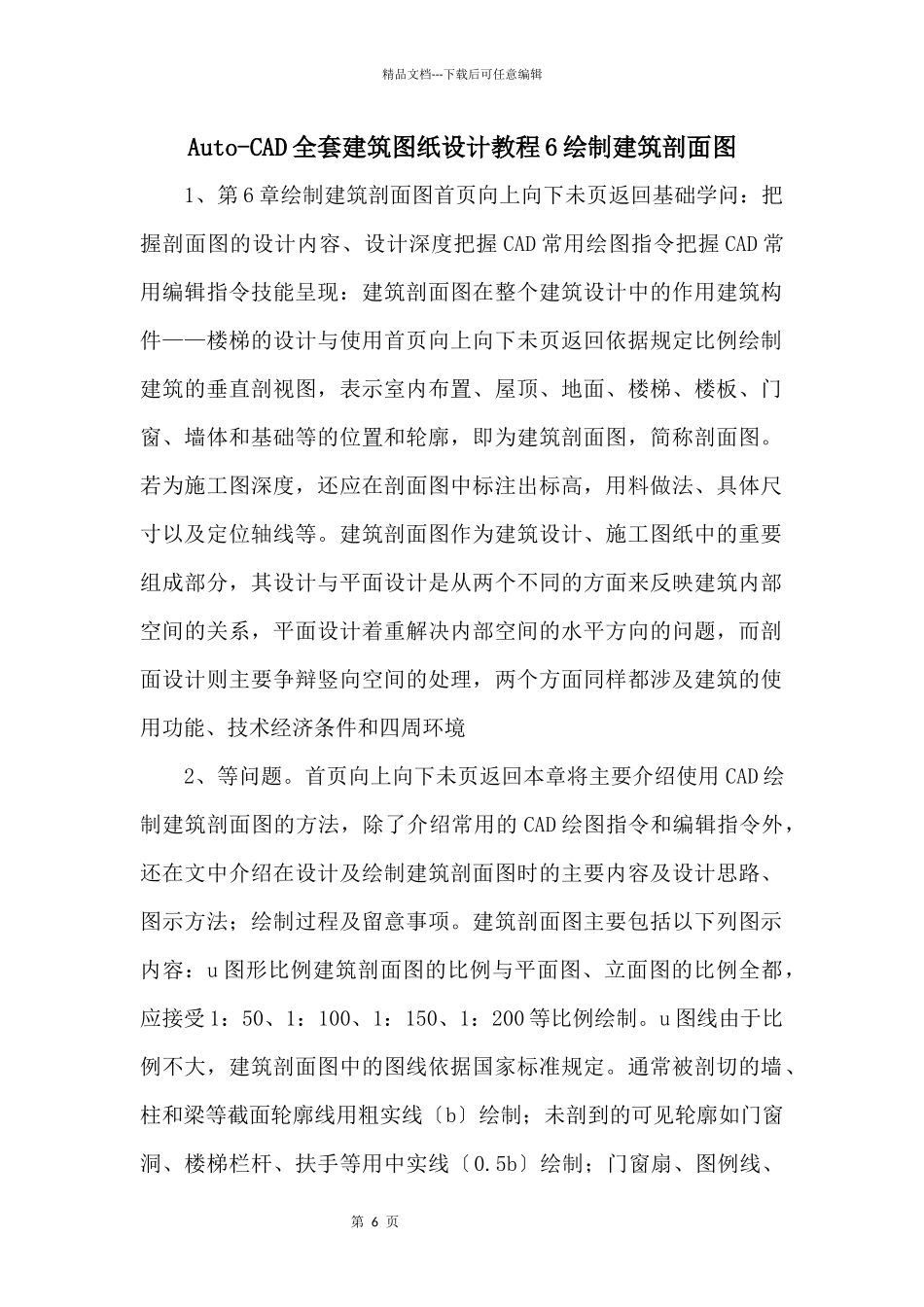

第 6 页精品文档---下载后可任意编辑Auto-CAD 全套建筑图纸设计教程 6 绘制建筑剖面图 1、第 6 章绘制建筑剖面图首页向上向下未页返回基础学问：把握剖面图的设计内容、设计深度把握 CAD 常用绘图指令把握 CAD 常用编辑指令技能呈现：建筑剖面图在整个建筑设计中的作用建筑构件——楼梯的设计与使用首页向上向下未页返回依据规定比例绘制建筑的垂直剖视图，表示室内布置、屋顶、地面、楼梯、楼板、门窗、墙体和基础等的位置和轮廓，即为建筑剖面图，简称剖面图。若为施工图深度，还应在剖面图中标注出标高，用料做法、具体尺寸以及定位轴线等。建筑剖面图作为建筑设计、施工图纸中的重要组成部分，其设计与平面设计是从两个不同的方面来反映建筑内部空间的关系，平面设计着重解决内部空间的水平方向的问题，而剖面设计则主要争辩竖向空间的处理，两个方面同样都涉及建筑的使用功能、技术经济条件和四周环境 2、等问题。首页向上向下未页返回本章将主要介绍使用 CAD 绘制建筑剖面图的方法，除了介绍常用的 CAD 绘图指令和编辑指令外，还在文中介绍在设计及绘制建筑剖面图时的主要内容及设计思路、图示方法；绘制过程及留意事项。建筑剖面图主要包括以下列图示内容：u 图形比例建筑剖面图的比例与平面图、立面图的比例全都，应接受 1：50、1：100、1：150、1：200 等比例绘制。u 图线由于比例不大，建筑剖面图中的图线依据国家标准规定。通常被剖切的墙、柱和梁等截面轮廓线用粗实线〔b〕绘制；未剖到的可见轮廓如门窗洞、楼梯栏杆、扶手等用中实线〔0.5b〕绘制；门窗扇、图例线、第 7 页精品文档---下载后可任意编辑引出线、尺寸线用细实线〔0.35b〕绘制，室内外地坪线用加粗实线〔1.4b〕绘制。其中的“b”的大小，读者可参阅《房屋建 3、筑制统一标准》中的规定选用适当的线宽组。首页向上向下未页返回在 CAD 的绘制中，也可只设定线型，不设定线宽，只需依据不同层设置不同线色即可，以满足不同比例的出图需要。在第九章的图形输出中将有具体地介绍，读者若想知道如何省略设定线型这一步骤，可先跳到第九章查阅相关的打印出图。u 建筑内外部大小建筑的内外部的大小，是依据标准的柱距或开间模数的倍数来进行的。在第四章的随堂讲解中已有具体地介绍建筑模数的分类及应用。这里就不再赘述。u 图例由于建筑剖面图接受较小的比例绘制，所以剖面图中的门窗等建筑构件应接受国家标准《建筑制图标准》中的图例来表示。为了...
