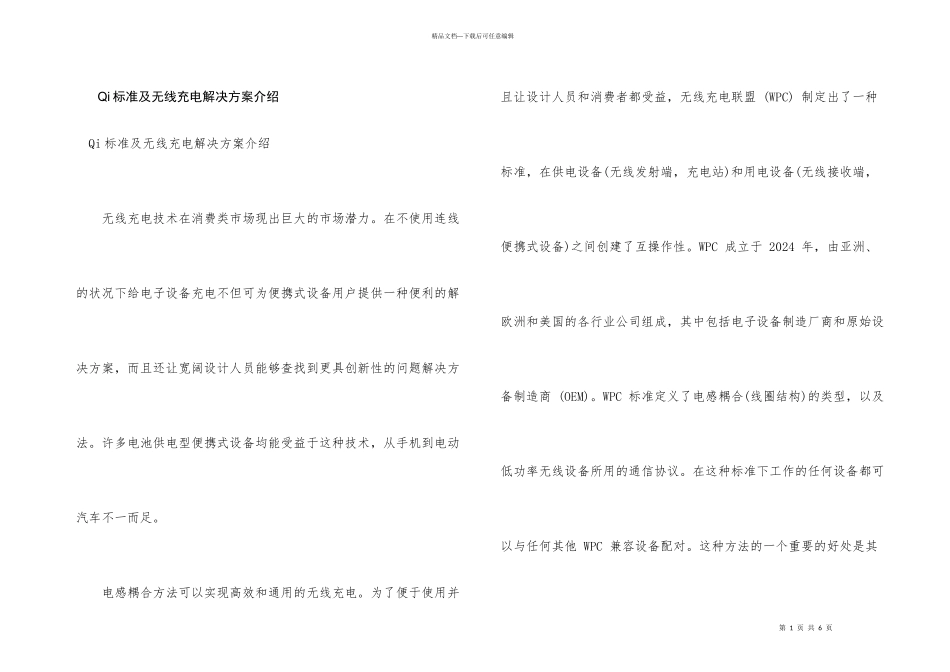

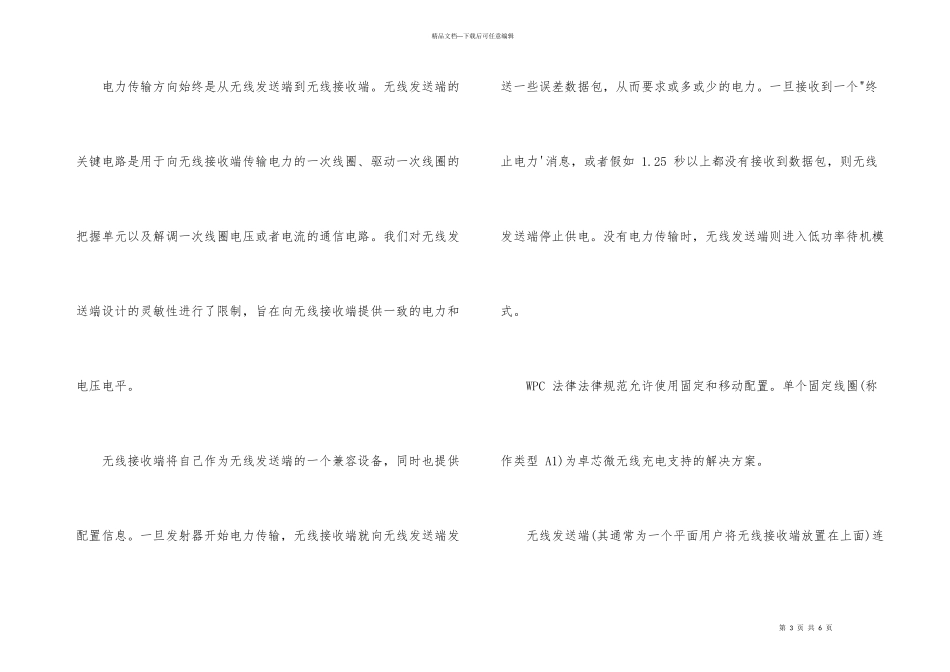

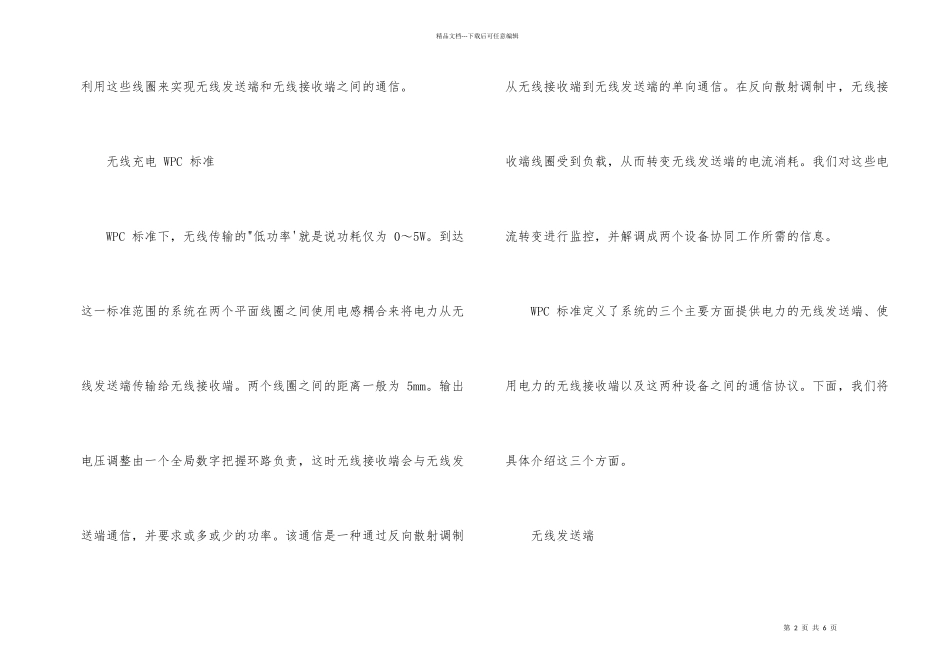

第 1 页 共 6 页精品文档---下载后可任意编辑Qi 标准及无线充电解决方案介绍Qi 标准及无线充电解决方案介绍 无线充电技术在消费类市场现出巨大的市场潜力。在不使用连线的状况下给电子设备充电不但可为便携式设备用户提供一种便利的解决方案，而且还让宽阔设计人员能够查找到更具创新性的问题解决方法。许多电池供电型便携式设备均能受益于这种技术，从手机到电动汽车不一而足。 电感耦合方法可以实现高效和通用的无线充电。为了便于使用并且让设计人员和消费者都受益，无线充电联盟 (WPC) 制定出了一种标准，在供电设备(无线发射端，充电站)和用电设备(无线接收端，便携式设备)之间创建了互操作性。WPC 成立于 2024 年，由亚洲、欧洲和美国的各行业公司组成，其中包括电子设备制造厂商和原始设备制造商 (OEM)。WPC 标准定义了电感耦合(线圈结构)的类型，以及低功率无线设备所用的通信协议。在这种标准下工作的任何设备都可以与任何其他 WPC 兼容设备配对。这种方法的一个重要的好处是其第 2 页 共 6 页精品文档---下载后可任意编辑利用这些线圈来实现无线发送端和无线接收端之间的通信。 无线充电 WPC 标准 WPC 标准下，无线传输的"低功率'就是说功耗仅为 0～5W。到达这一标准范围的系统在两个平面线圈之间使用电感耦合来将电力从无线发送端传输给无线接收端。两个线圈之间的距离一般为 5mm。输出电压调整由一个全局数字把握环路负责，这时无线接收端会与无线发送端通信，并要求或多或少的功率。该通信是一种通过反向散射调制从无线接收端到无线发送端的单向通信。在反向散射调制中，无线接收端线圈受到负载，从而转变无线发送端的电流消耗。我们对这些电流转变进行监控，并解调成两个设备协同工作所需的信息。 WPC 标准定义了系统的三个主要方面提供电力的无线发送端、使用电力的无线接收端以及这两种设备之间的通信协议。下面，我们将具体介绍这三个方面。 无线发送端 第 3 页 共 6 页精品文档---下载后可任意编辑 电力传输方向始终是从无线发送端到无线接收端。无线发送端的关键电路是用于向无线接收端传输电力的一次线圈、驱动一次线圈的把握单元以及解调一次线圈电压或者电流的通信电路。我们对无线发送端设计的灵敏性进行了限制，旨在向无线接收端提供一致的电力和电压电平。 无线接收端将自己作为无线发送端的一个兼容设备，同时也提供配置信息。一旦发射器开始电力传输，无线接收端就向无线发送...
