阀门作业指导书.

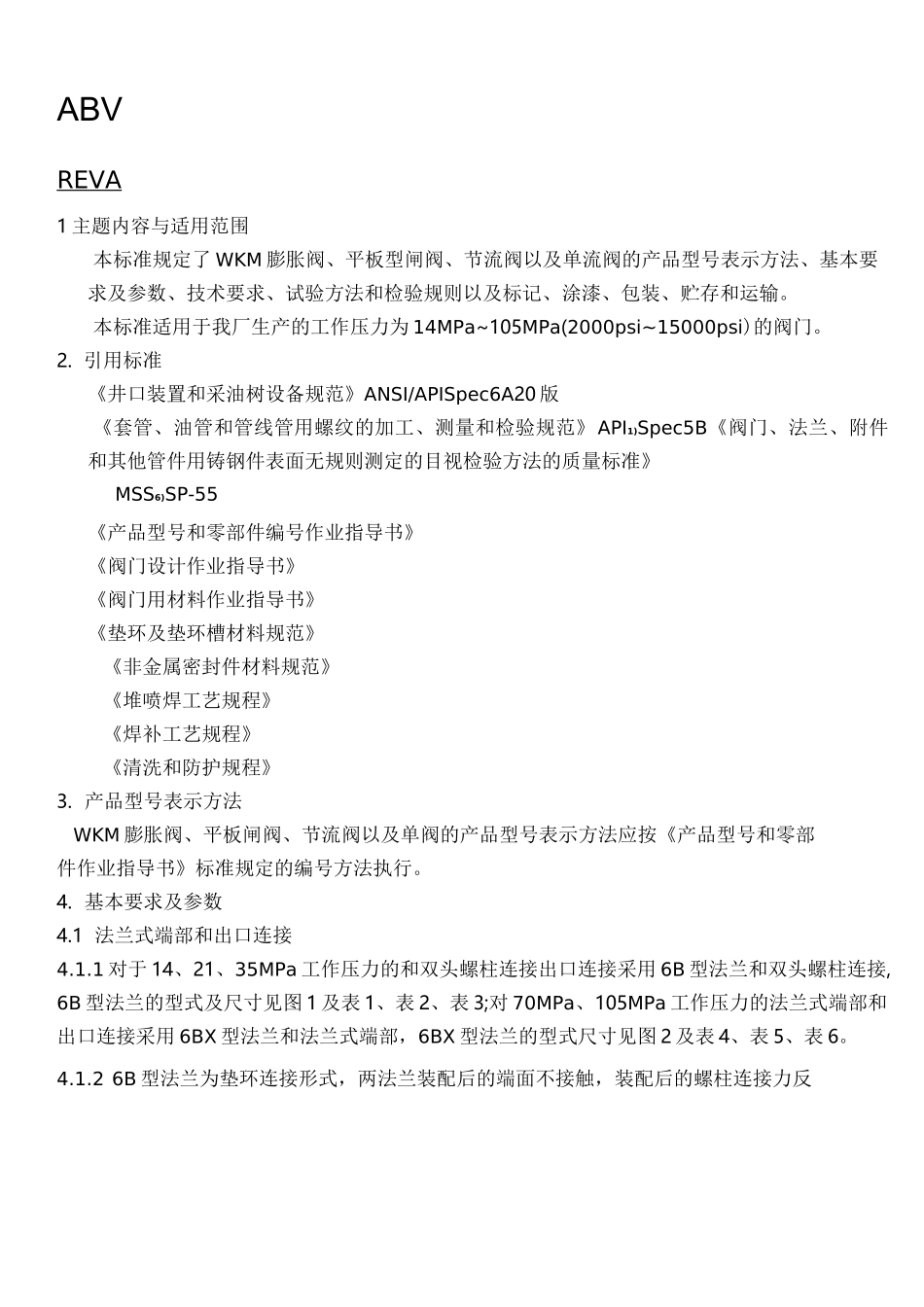

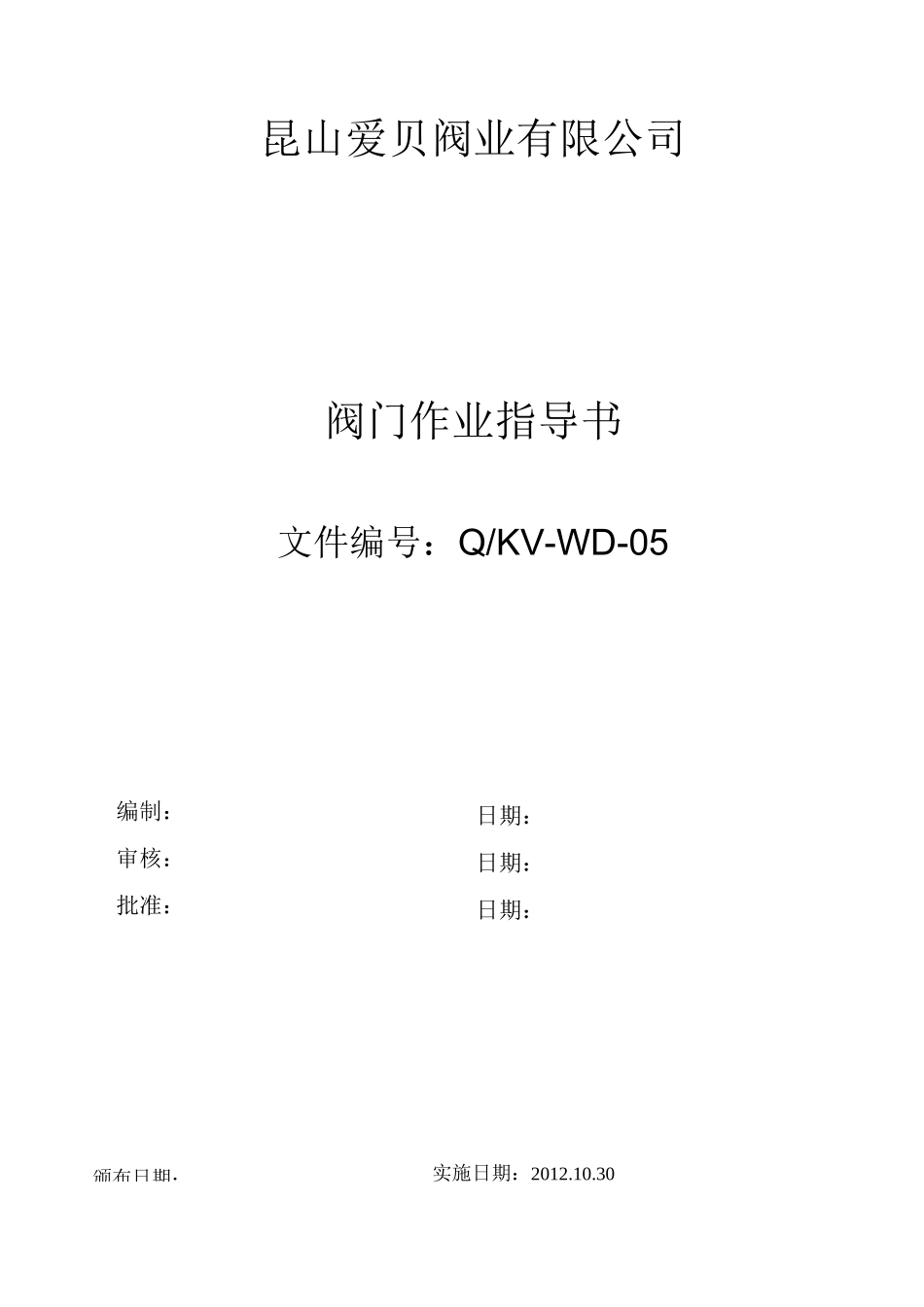

日期：日期：日期：颁布日期：昆山爱贝阀业有限公司阀门作业指导书文件编号：Q/KV-WD-05编制：审核：批准：实施日期：2012.10.30ABVREVA1 主题内容与适用范围本标准规定了 WKM 膨胀阀、平板型闸阀、节流阀以及单流阀的产品型号表示方法、基本要求及参数、技术要求、试验方法和检验规则以及标记、涂漆、包装、贮存和运输。本标准适用于我厂生产的工作压力为 14MPa~105MPa(2000psi~15000psi)的阀门。2. 引用标准《井口装置和采油树设备规范》ANSI/APISpec6A20 版《套管、油管和管线管用螺纹的加工、测量和检验规范》API1)Spec5B《阀门、法兰、附件和其他管件用铸钢件表面无规则测定的目视检验方法的质量标准》MSS6)SP-55《产品型号和零部件编号作业指导书》《阀门设计作业指导书》《阀门用材料作业指导书》《垫环及垫环槽材料规范》《非金属密封件材料规范》《堆喷焊工艺规程》《焊补工艺规程》《清洗和防护规程》3. 产品型号表示方法WKM 膨胀阀、平板闸阀、节流阀以及单阀的产品型号表示方法应按《产品型号和零部件作业指导书》标准规定的编号方法执行。4. 基本要求及参数4.1 法兰式端部和出口连接4.1.1 对于 14、21、35MPa 工作压力的和双头螺柱连接出口连接采用 6B 型法兰和双头螺柱连接,6B 型法兰的型式及尺寸见图 1 及表 1、表 2、表 3;对 70MPa、105MPa 工作压力的法兰式端部和出口连接采用 6BX 型法兰和法兰式端部，6BX 型法兰的型式尺寸见图 2 及表 4、表 5、表 6。4.1.2 6B 型法兰为垫环连接形式，两法兰装配后的端面不接触，装配后的螺柱连接力反2012.10.15 发第 1 页共 17 页2012.10.30ABV作用在金属垫环上；6BX 型法兰为垫环连接形式，两法兰装配后的端面是接触的，装配后的螺柱连接力反作用在法兰凸台表面，6BX 型法兰连接中至少有一个法兰必须具有凸台面。阀门作业指导书 Q/KV-WD-05REVA 图 1 整体式 6B 型法表 1（额定工作压力为 13.8MPa 的 6B 型法兰）尺寸单位为：mm⑴⑵⑶⑷⑸⑹⑺⑻(11)(12)(13)(14)(15)D法兰法兰基本尺寸螺栓连接尺寸公称尺寸最大法兰外径法兰凸台法兰螺螺栓螺栓孔螺柱垫圈和孔径孔径盘厚直径总厚栓直径直径与长度编号数公差 emm(in)BOD公QKTo+3量(in)LbssbR 或差RX52253.216±225.410833.485/820+2115231/16565265.919±228.612736.683/423+2125269/1607931/881.821±231.814639.783/423+2135310104108.27±238.117546.187/826+21503731/16751351/8131.33...
