Fixturlaser激光对中仪手册

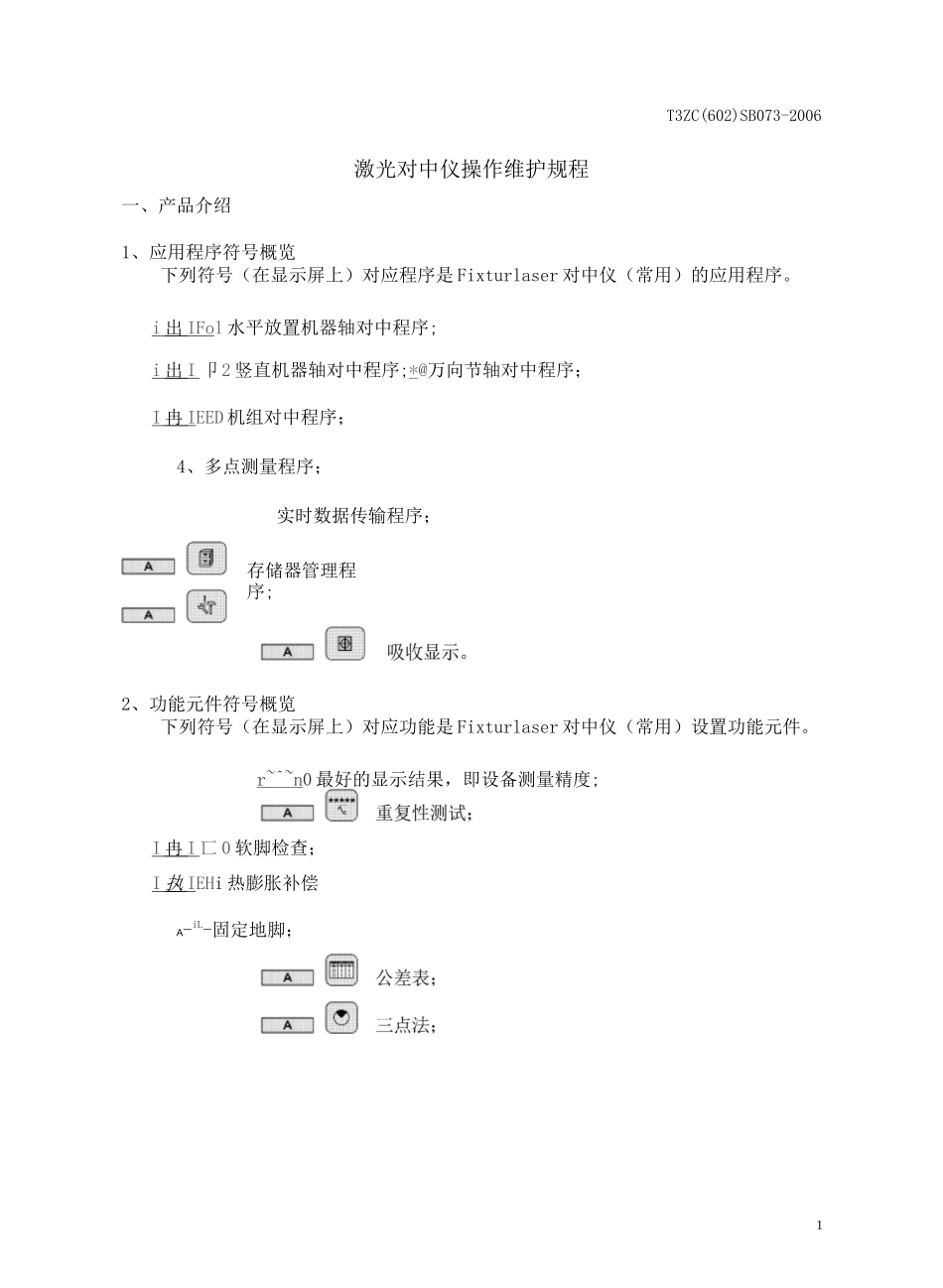

Fixturlaser激光对中仪手册_第1页
1/18

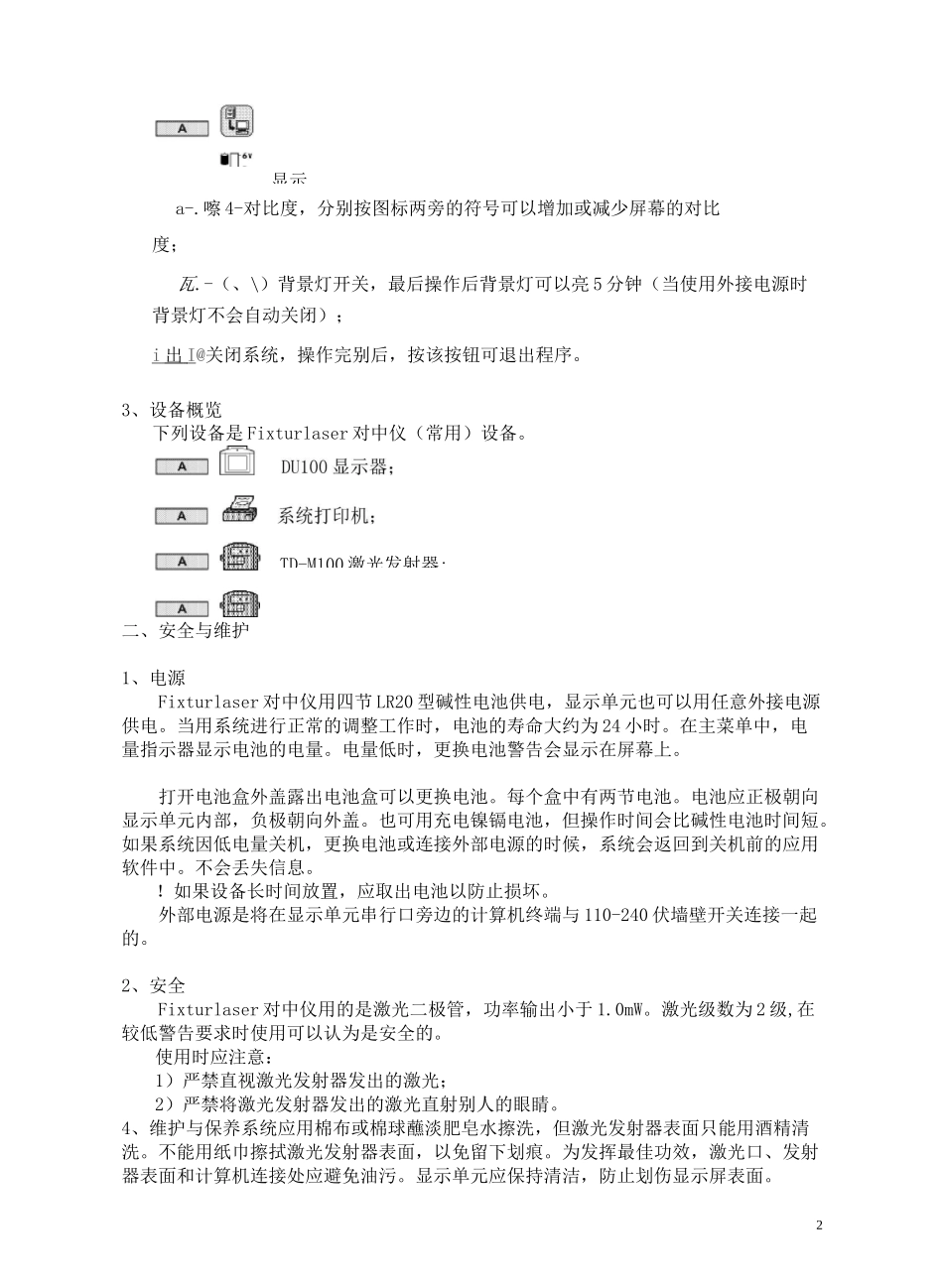

Fixturlaser激光对中仪手册_第2页
2/18

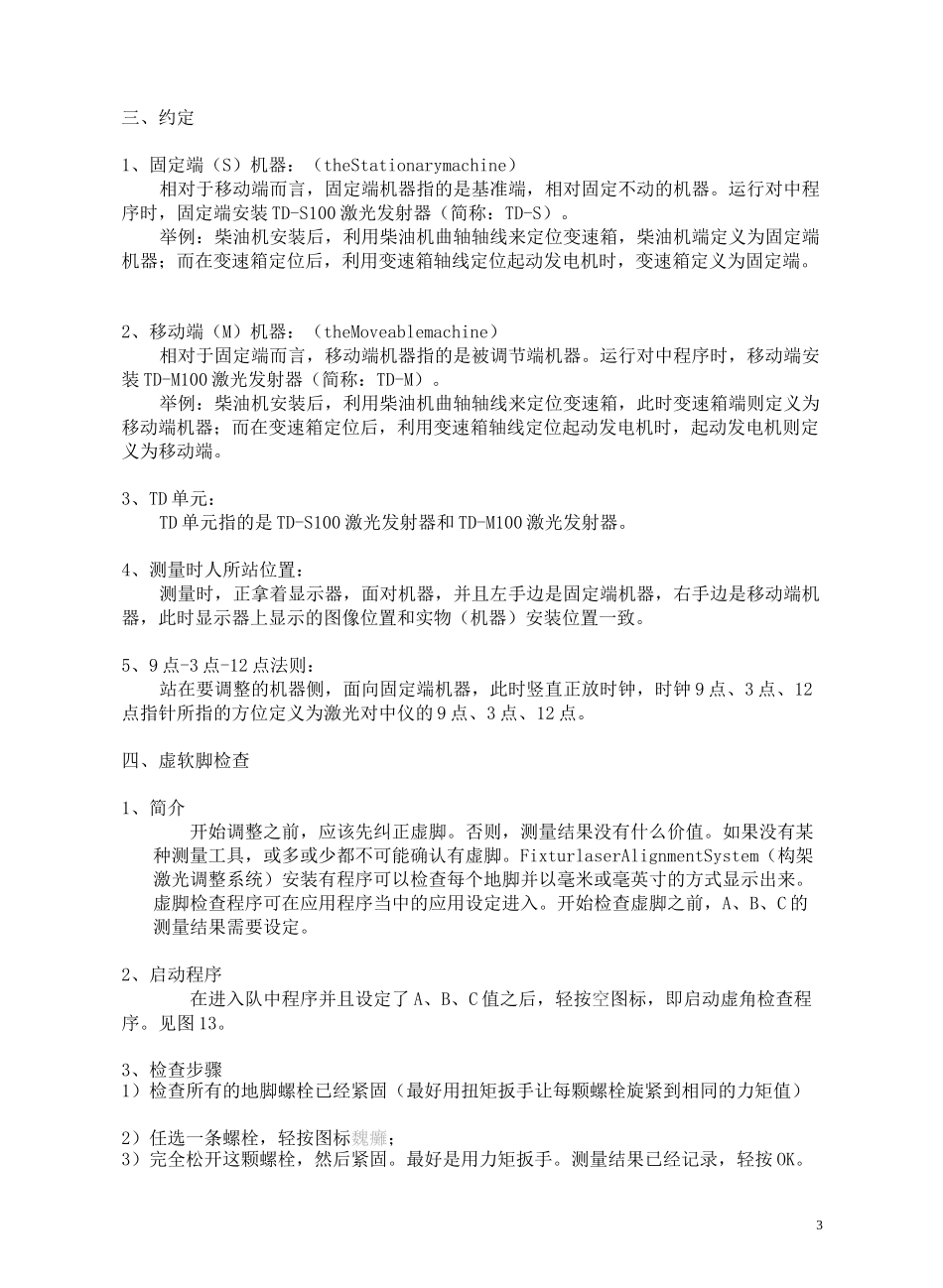

Fixturlaser激光对中仪手册_第3页
3/18
1存储器管理程序;T3ZC(602)SB073-2006激光对中仪操作维护规程一、产品介绍1、应用程序符号概览下列符号(在显示屏上)对应程序是 Fixturlaser 对中仪(常用)的应用程序。i 出 IFo l 水平放置机器轴对中程序;i 出 I 卩 2 竖直机器轴对中程序;*@万向节轴对中程序;I 冉 I EED 机组对中程序;4、多点测量程序;实时数据传输程序;2、功能元件符号概览下列符号(在显示屏上)对应功能是 Fixturlaser 对中仪(常用)设置功能元件。r~^~n0 最好的显示结果,即设备测量精度;I 冉 I 匸 0 软脚检查;I 执 I EHi 热膨胀补偿A-iL-固定地脚;显示2a-.嚓 4-对比度,分别按图标两旁的符号可以增加或减少屏幕的对比度;瓦.-(、\)背景灯开关,最后操作后背景灯可以亮 5 分钟(当使用外接电源时背景灯不会自动关闭);i 出 I @关闭系统,操作完别后,按该按钮可退出程序。3、设备概览下列设备是 Fixturlaser 对中仪(常用)设备。二、安全与维护1、电源Fixturlaser 对中仪用四节 LR20 型碱性电池供电,显示单元也可以用任意外接电源供电。当用系统进行正常的调整工作时,电池的寿命大约为 24 小时。在主菜单中,电量指示器显示电池的电量。电量低时,更换电池警告会显示在屏幕上。打开电池盒外盖露出电池盒可以更换电池。每个盒中有两节电池。电池应正极朝向显示单元内部,负极朝向外盖。也可用充电镍镉电池,但操作时间会比碱性电池时间短。如果系统因低电量关机,更换电池或连接外部电源的时候,系统会返回到关机前的应用软件中。不会丢失信息。!如果设备长时间放置,应取出电池以防止损坏。外部电源是将在显示单元串行口旁边的计算机终端与 110-240 伏墙壁开关连接一起的。2、安全Fixturlaser 对中仪用的是激光二极管,功率输出小于 1.0mW。激光级数为 2 级,在较低警告要求时使用可以认为是安全的。使用时应注意:1)严禁直视激光发射器发出的激光;2)严禁将激光发射器发出的激光直射别人的眼睛。4、维护与保养系统应用棉布或棉球蘸淡肥皂水擦洗,但激光发射器表面只能用酒精清洗。不能用纸巾擦拭激光发射器表面,以免留下划痕。为发挥最佳功效,激光口、发射器表面和计算机连接处应避免油污。显示单元应保持清洁,防止划伤显示屏表面。TD-M100 激光发射器;3三、约定1、固定端(S)机器:(theStationarymachine)相对于移动端而言,固定端机器指的是基准端,相对固定不动的机器。运行对中程序时,固定端安...
