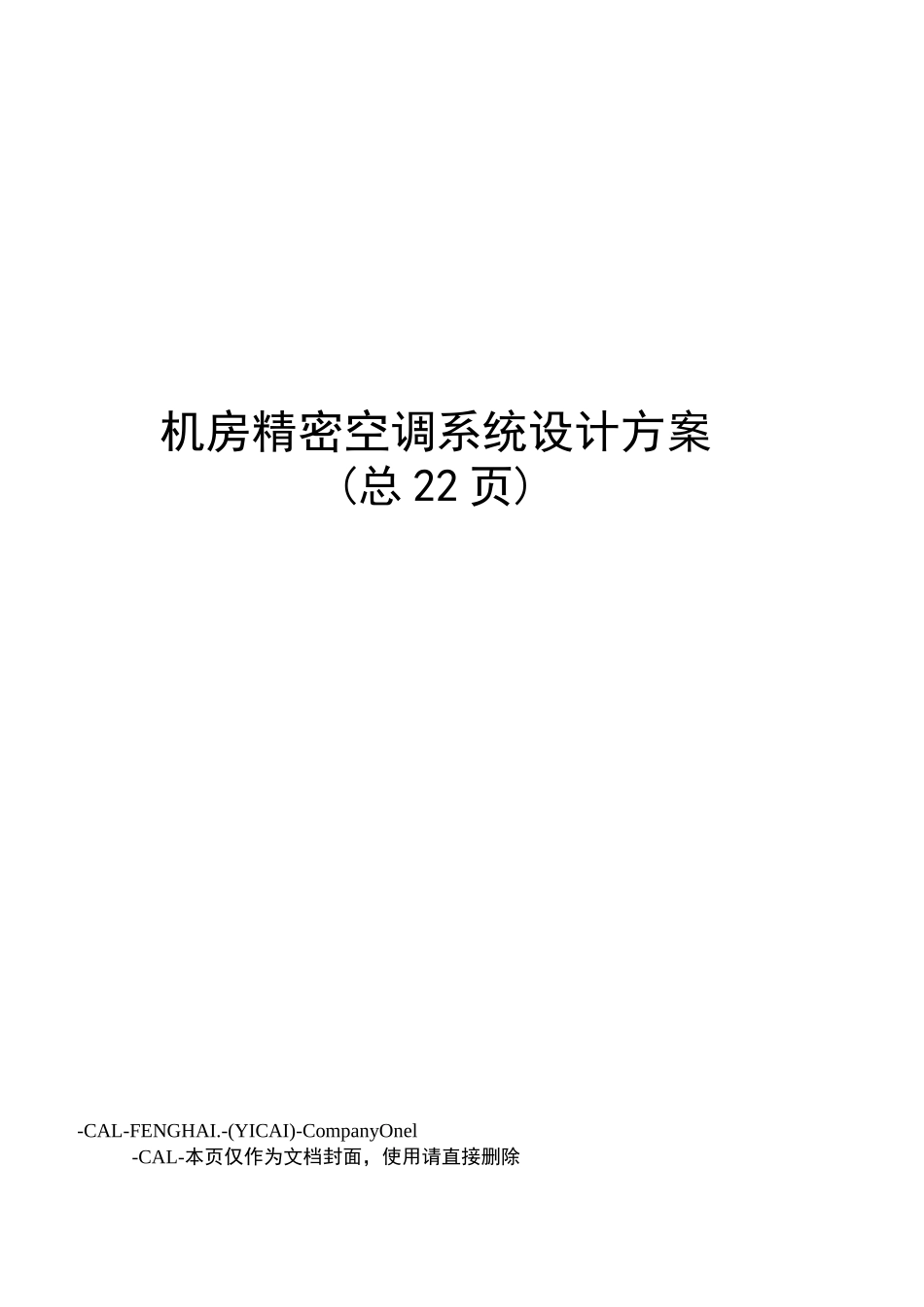

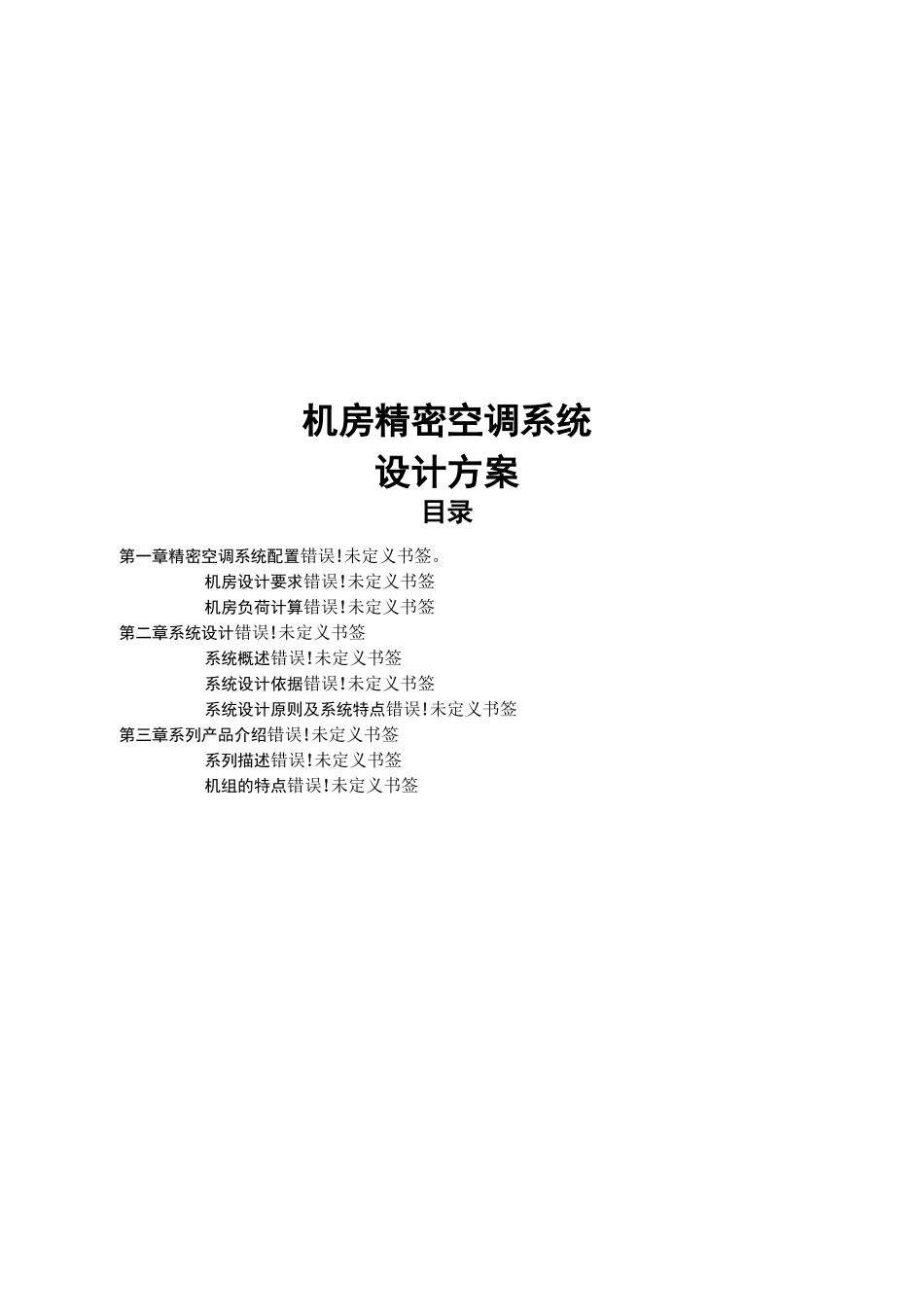

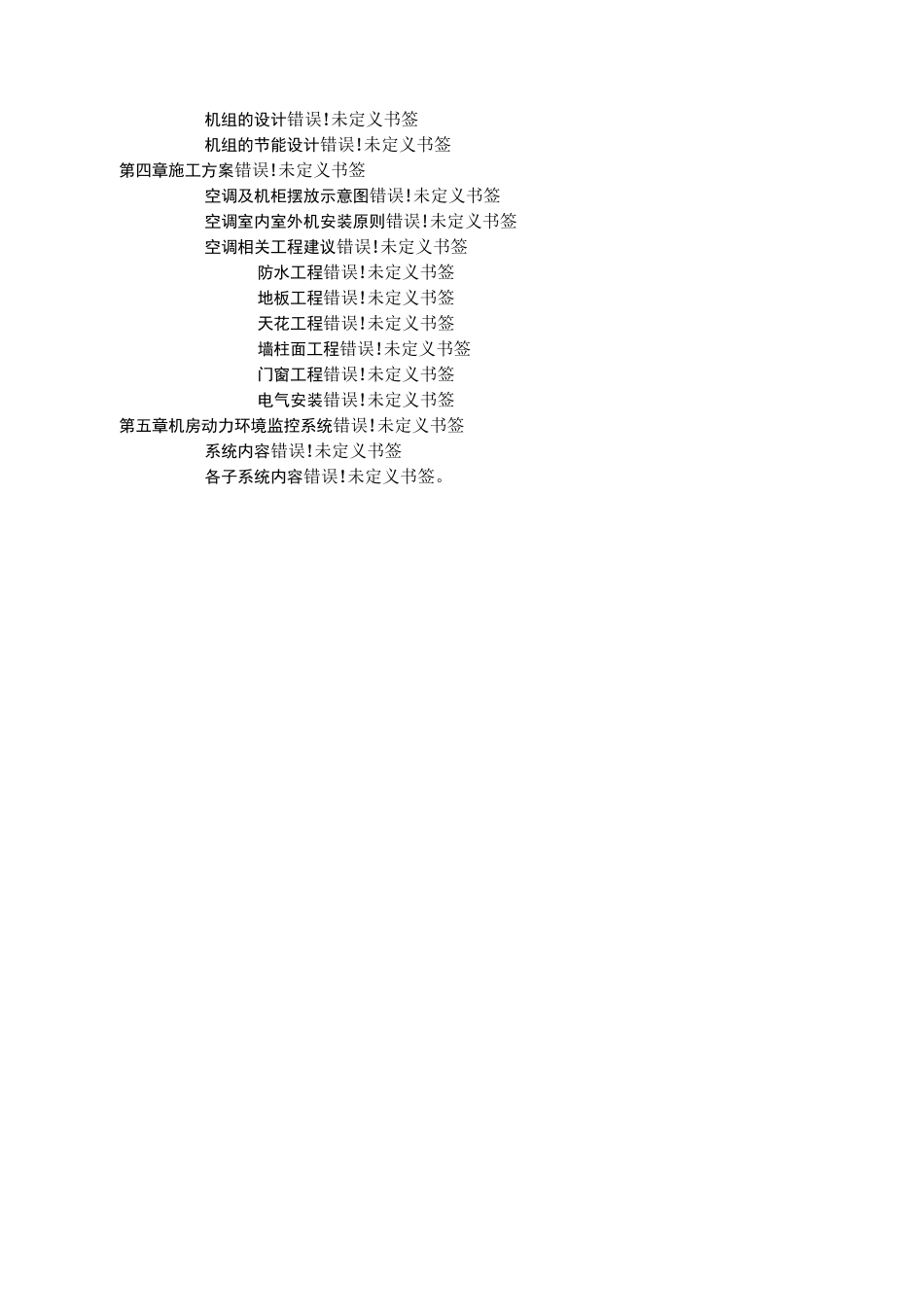

机房精密空调系统设计方案(总 22 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除机房精密空调系统设计方案目录第一章精密空调系统配置错误!未定义书签。机房设计要求错误!未定义书签机房负荷计算错误!未定义书签第二章系统设计错误!未定义书签系统概述错误!未定义书签系统设计依据错误!未定义书签系统设计原则及系统特点错误!未定义书签第三章系列产品介绍错误!未定义书签系列描述错误!未定义书签机组的特点错误!未定义书签机组的设计错误!未定义书签机组的节能设计错误!未定义书签第四章施工方案错误!未定义书签空调及机柜摆放示意图错误!未定义书签空调室内室外机安装原则错误!未定义书签空调相关工程建议错误!未定义书签防水工程错误!未定义书签地板工程错误!未定义书签天花工程错误!未定义书签墙柱面工程错误!未定义书签门窗工程错误!未定义书签电气安装错误!未定义书签第五章机房动力环境监控系统错误!未定义书签系统内容错误!未定义书签各子系统内容错误!未定义书签。第一章精密空调系统配置1.1 机房设计要求根据中心机房的实际情况，我们建议选用恒温恒湿机房专用精密空调。它可以保证电脑机房拥有一个恒久的良好的机房环境。机房环境特点：机房中的环境设备在运行中散热量大而且集中，散湿量极小。即机房设备散热量的 95%是显热，热量大，湿量小，热湿比极大。在这种情况下，空气处理可近似作为一个等湿降温过程。在这种情况下的焓差小，要消除余热必然是大风量。此外，因为计算机设备、网络设备 24 小时不间断运行，所以需要空调系统一年四季不间断地运行。同时，根据机房的围护结构特点（主要是墙体、顶面、地面，包括：楼层、朝向、外墙、内墙及墙体材料，及门窗型式、单双层结构及缝隙、散热）、人员的发热量，照明灯具的发热量，新风负荷等各种因素，计算出计算机房所需的制冷量，因此选定空调的容量。数据中心机房空气环境设计参数：机房的环境是靠空调机来实现的。但是，保证机房的洁净度则要求做到以下几点：1.机房要密封墙体围护结构清洁。2.机房要保持正压，防止脏空气侵蚀。新风做到两级净化，即初效、亚高效过滤器，从而使输入机房的空气质量大大提高。3.空调机设中效过滤器，并定期更换，从而保证机房循环中不断对空气净化。4•该方案设计可以保证，空气洁净度达到国标要求。机房专用空调采用下送风、上回风的送风方式。1.2 机房负荷计算具体情况：XXXX 机房，房间面积约为 142m2,机...
