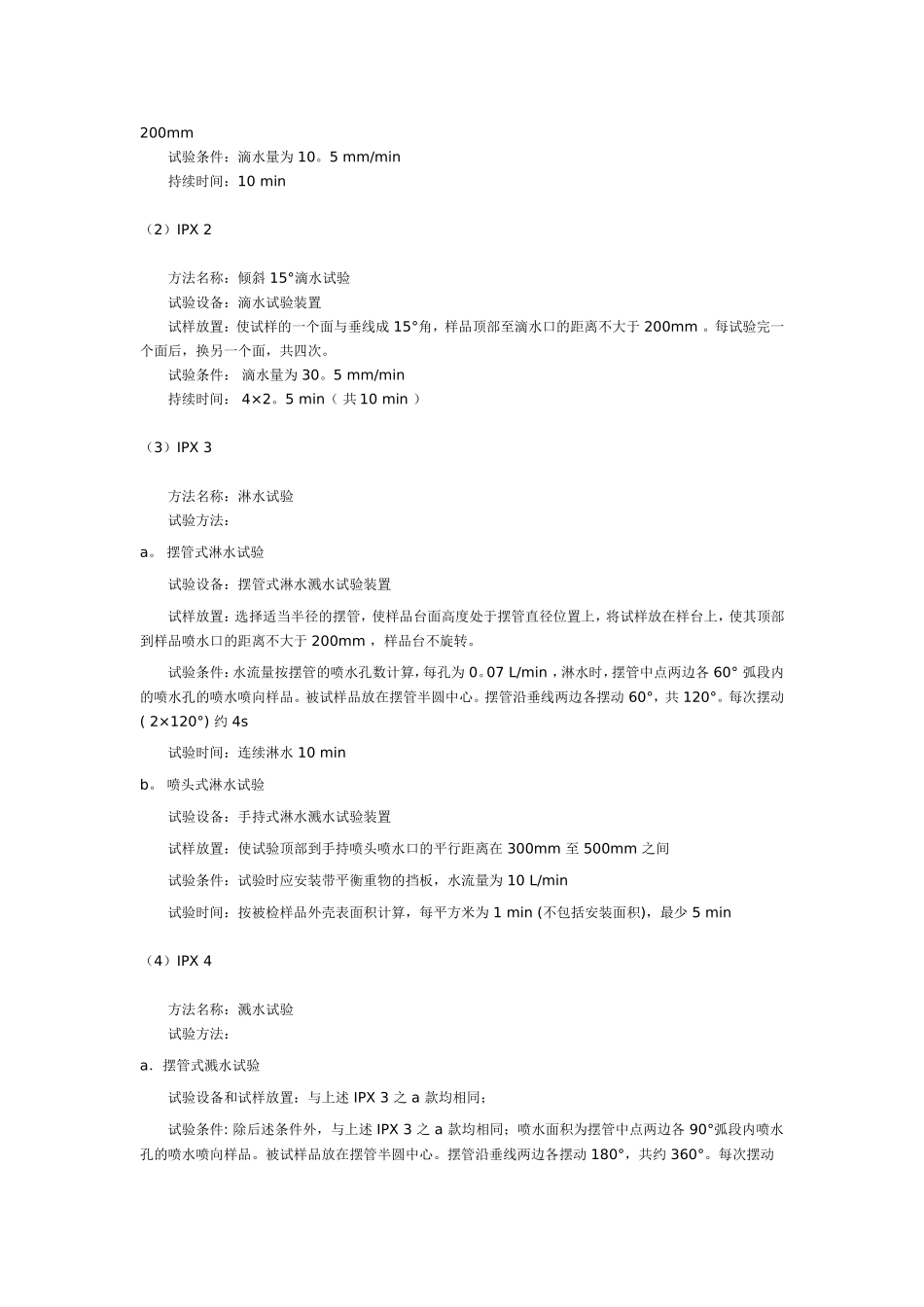

认识电子产品的防水等级JIS(IPX)电子测量仪器的防水级别同时也反映了仪器防潮和防尘的能力,特别是对于户外活动中,兔不了处于高湿或多尘沙的恶劣环境中,仪器的密封和防水能力对于保证仪器的安全运转和寿命就至关重要。为此,国际上制订IEC529标准。为了与此相适应,日本工业标准中将电子仪器的防水保护分为10个等级,分别以IPX1、IPX2……表示。保护等级种类含义0无保护1防滴I型垂直落下的水滴无有害的影响2防滴II型与垂直方向成15“范围内落下的水滴无有窑的影响3防雨型与垂直方向成60度范围内降雨无有宾的影响4防溅型受任意方向的水飞溅无有害的影响5防喷射型任意方向直接受到水的喷射无有害的影响6耐水型任意方向直接受到水的喷射也不合讲人内部7防浸型在规定的条件下即使浸在水中也不全许人内部8水中型长时间浸没在一定压力的水中照样能使用9防湿型在相对湿度大90%以卜的湿气样能体用国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。IPxx防尘防水等级防尘等级(第一个X表示)防水等级(第二个X表示)0:没有保护1:防止大的固体侵入2:防止中等大小的固体侵入3:防止小固体进入侵入4:防止物体大于1mm的固体进入5:防止有害的粉尘堆积6:完全防止粉尘进入0:没有保护1:水滴滴入到外壳无影响2:当外壳倾斜到15度时,水滴滴入到外壳无影响3:水或雨水从60度角落到外壳上无影响4:液体由任何方向泼到外壳没有伤害影响5:用水冲洗无任何伤害6:可用于船舱内的环境7:可于短时间内耐浸水(1m)8:于一定压力下长时间浸水例:有秤或显示仪表标示为IP65,表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。IPXX等级中关于防水实验的规定。(1)IPX1方法名称:垂直滴水试验试验设备:滴水试验装置试样放置:按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm试验条件:滴水量为10。5mm/min持续时间:10min(2)IPX2方法名称:倾斜15°滴水试验试验设备:滴水试验装置试样放置:使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm。每试验完一个面后,换另一个面,共四次。试验条件:滴水量为30。5mm/min持续时间:4×2。5min(共10min)(3)IPX3方法名称:淋水试验试验方法:a。摆管式淋水试验试验设备:摆管式淋水溅水试验装置试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm,样品台不旋转。试验条件:水流量按摆管的喷水孔数计算,每孔为0。07L/min,淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°,共120°。每次摆动(2×120°)约4s试验时间:连续淋水10minb。喷头式淋水试验试验设备:手持式淋水溅水试验装置试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件:试验时应安装带平衡重物的挡板,水流量为10L/min试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积),最少5min(4)IPX4方法名称:溅水试验试验方法:a.摆管式溅水试验试验设备和试样放置:与上述IPX3之a款均相同;试验条件:除后述条件外,与上述IPX3之a款均相同;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°,共约360°。每次摆动(2×360°)约12s试验时间:与上述IPX3之a款均相同(即10min)。b.喷头式溅水试验试验设备和试样放置:与上述IPX3之b款均相同;试验条件:拆去设备上安装带平衡重物的挡板,其余与上述IPX3之b款均相同;试验时间:与上述IPX3之b款均相同,即按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少5min(5)IPX5方法名称:喷水试验试验设备:喷嘴的喷水口内径为6。3mm试验条件:使试验样品至喷水口相距为2。5m~3m,水流量为12。5L/min(750L/h)试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3min(6)IPX6方法名称:强烈喷水试验;试验设备:喷嘴的喷水口内径为12。5mm试验条件:使...
