电力电缆的试验项目

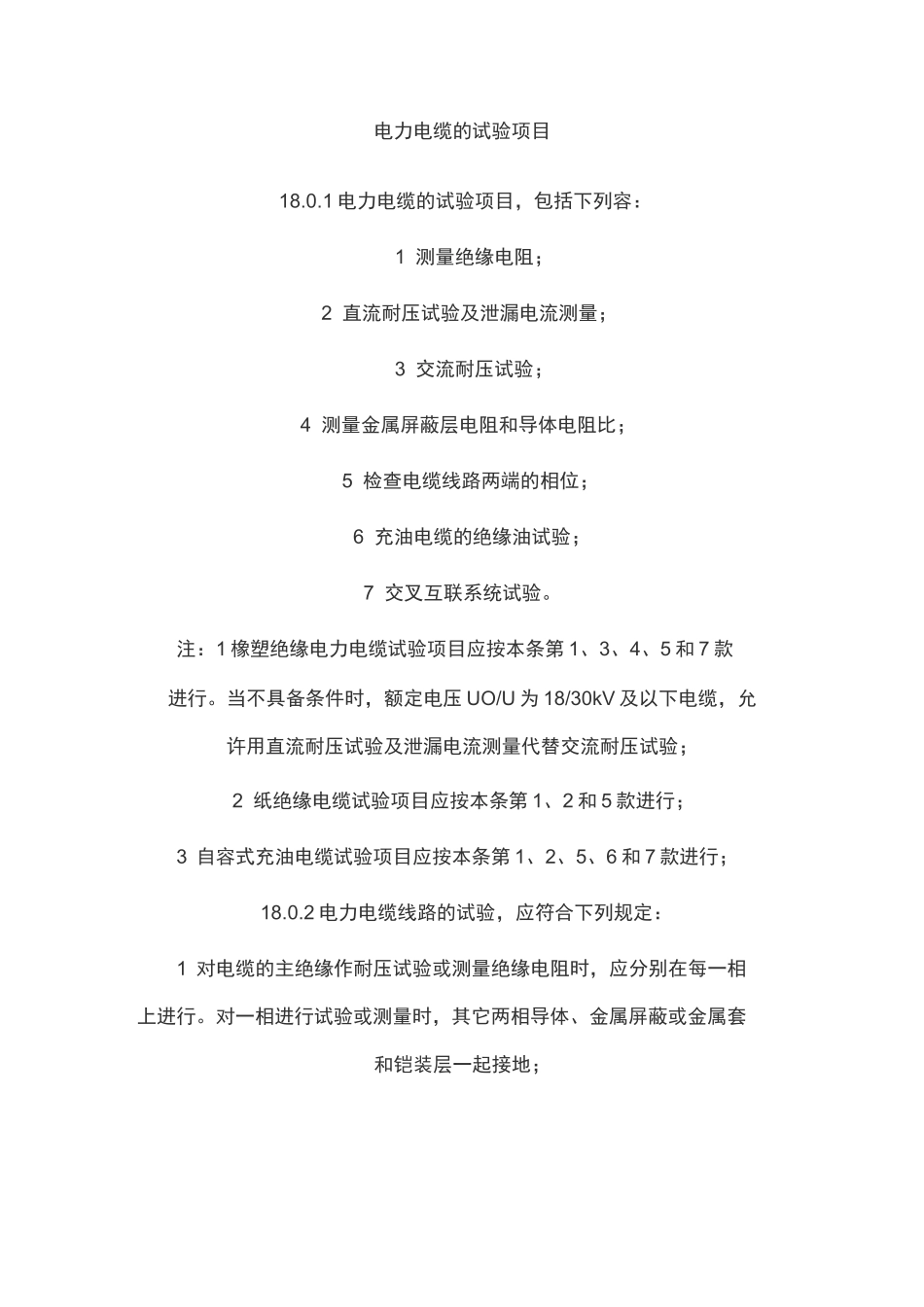

电力电缆的试验项目18.0.1 电力电缆的试验项目，包括下列容：1 测量绝缘电阻；2 直流耐压试验及泄漏电流测量；3 交流耐压试验；4 测量金属屏蔽层电阻和导体电阻比；5 检查电缆线路两端的相位；6 充油电缆的绝缘油试验；7 交叉互联系统试验。注：1 橡塑绝缘电力电缆试验项目应按本条第 1、3、4、5 和 7 款进行。当不具备条件时，额定电压 UO/U 为 18/30kV 及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验；2 纸绝缘电缆试验项目应按本条第 1、2 和 5 款进行；3 自容式充油电缆试验项目应按本条第 1、2、5、6 和 7 款进行；18.0.2 电力电缆线路的试验，应符合下列规定：1 对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地；2 对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地；3 对额定电压为 0.6/1kV 的电缆线路应用 2500V 兆欧表测量导体对地绝缘电阻代替耐压试验，试验时间 1min。18.0.3 测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定：1 耐压试验前后，绝缘电阻测量应无明显变化；2 橡塑电缆外护套、衬套的绝缘电阻不低于 0.5MQ/km；3 测量绝缘用兆欧表的额定电压，宜采用如下等级：1 )0.6/1kV 电缆:用 1000V 兆欧表。2 )0.6/1kV 以上电缆:用 2500V 兆欧表；6/6kV 及以上电缆也可用5000V 兆欧表。3)橡塑电缆外护套、衬套的测量:用 500V 兆欧表。18.0.4 直流耐压试验及泄漏电流测量，应符合下列规定：1 直流耐压试验电压标准：1)纸绝缘电缆直流耐压试验电压 Ut 可釆用下式计算，对于统包绝缘(带绝缘)：Ut=5x(U0+U)/2(18.0.4-1)对于分相屏蔽绝缘：Ut=5xU0(1804-2)试验电压见下表 18.0.4－1 的规定。表 18.0.4-1 纸绝缘电缆直流耐压试验电压标准(KV)电缆额定电压 Uo/U1.8/32.6/33.6/66/66/10&7/1021/3526/35直流试验电压1217243040471051302)18/30kV 及以下电压等级的橡塑绝缘电缆直流耐压试验电压应按下式计算：Ut=4XU0；(18.0.4-3)3)充油绝缘电缆直流耐压试验电压，应符合表 18.0.4-2 的规定。表 18.0.4-2 充油绝缘电缆直流耐压试验电压标准(KV)电缆额定电压 U0/U雷电冲击耐受电压直流试验电压48/6632516535017564/1104502...
