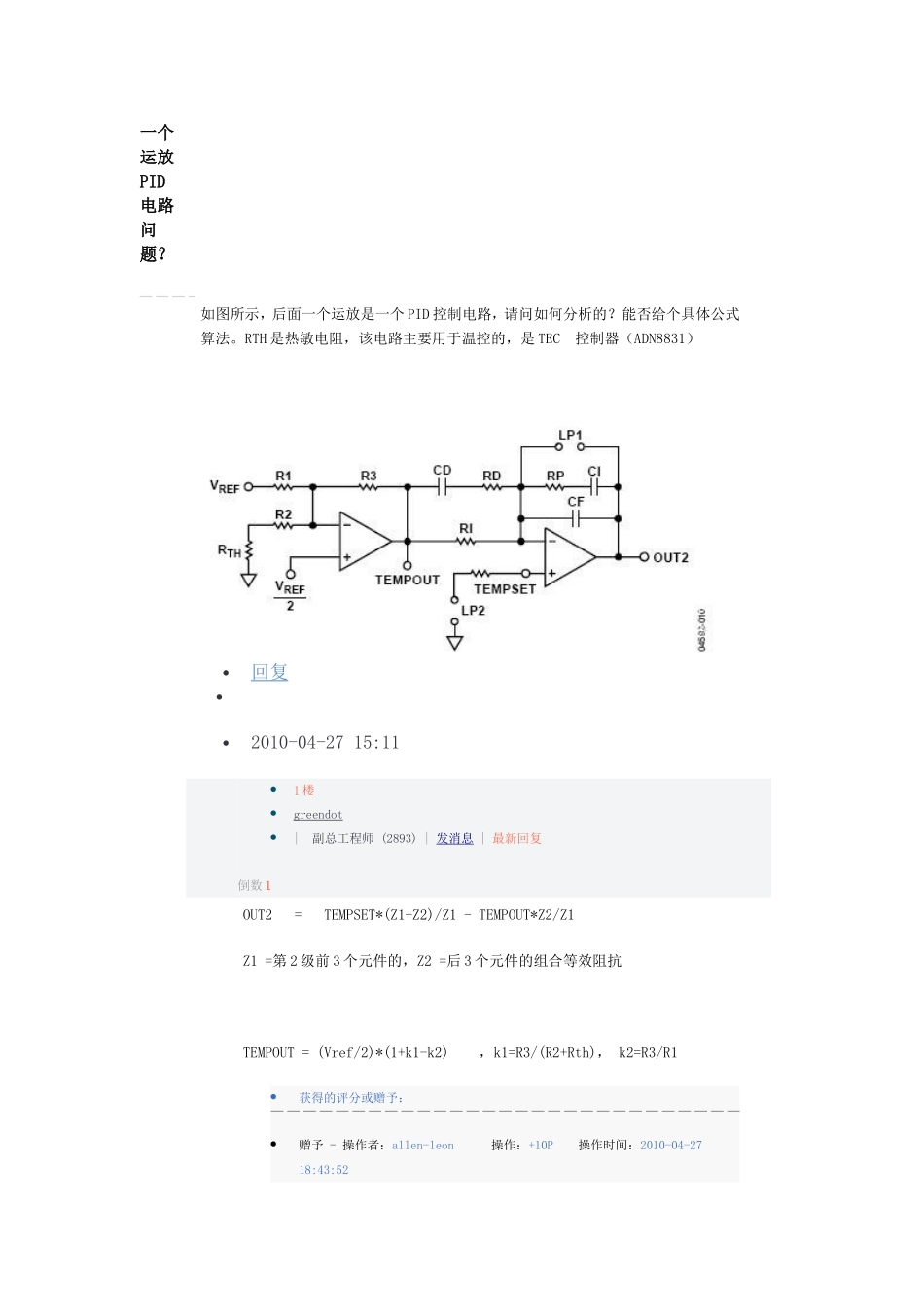

一个运放PID电路问题
如图所示，后面一个运放是一个PID控制电路，请问如何分析的
能否给个具体公式算法
RTH是热敏电阻，该电路主要用于温控的，是TEC控制器（ADN8831）回复2010-04-2715:111楼greendot|副总工程师(2893)|发消息|最新回复倒数1OUT2=TEMPSET*(Z1+Z2)/Z1-TEMPOUT*Z2/Z1Z1=第2级前3个元件的，Z2=后3个元件的组合等效阻抗TEMPOUT=(Vref/2)*(1+k1-k2)，k1=R3/(R2+Rth)，k2=R3/R1获得的评分或赠予：赠予-操作者：allen-leon操作：+10P操作时间：2010-04-2718:43:52操作理由：世纪电源网，因你而精彩
