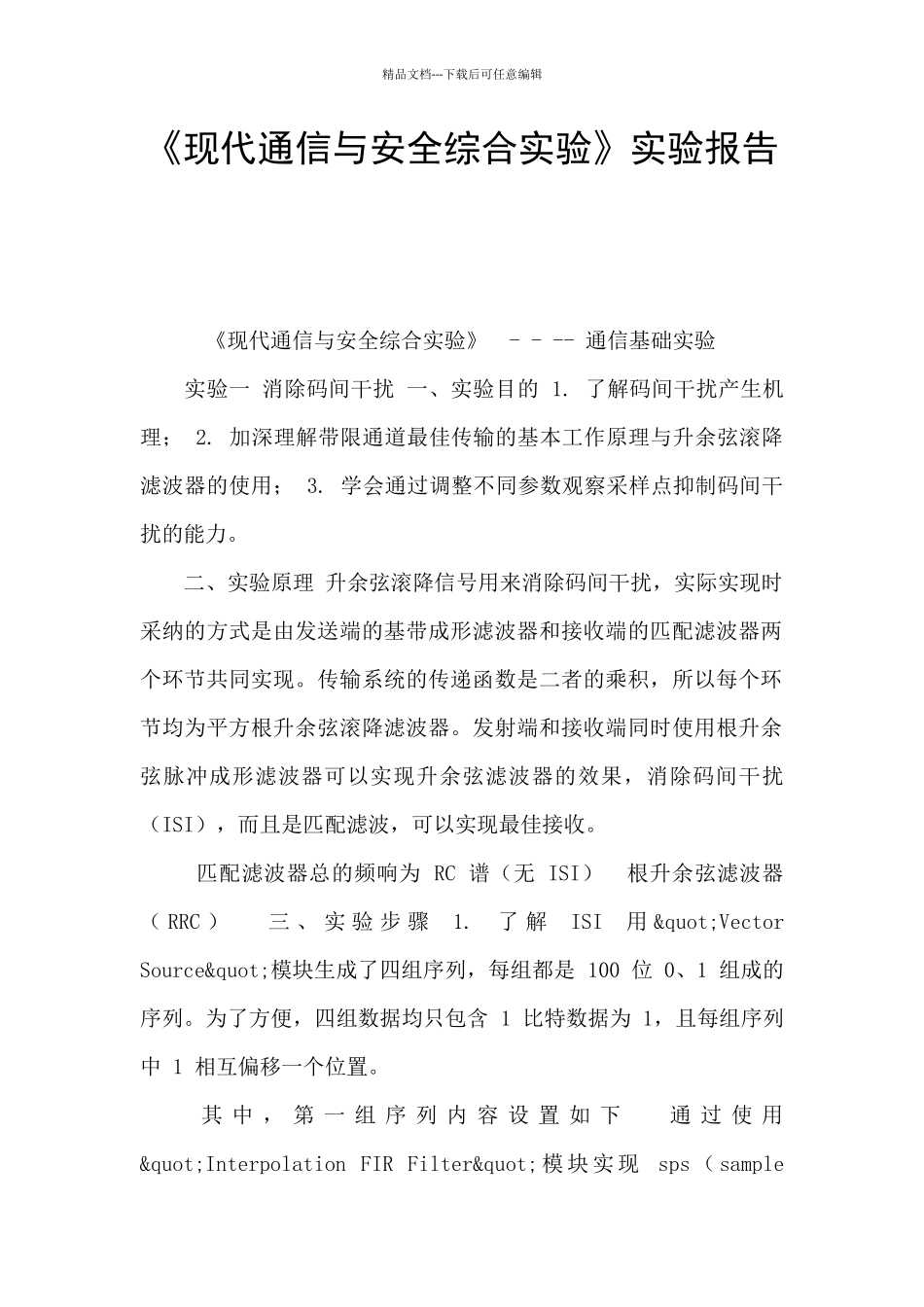

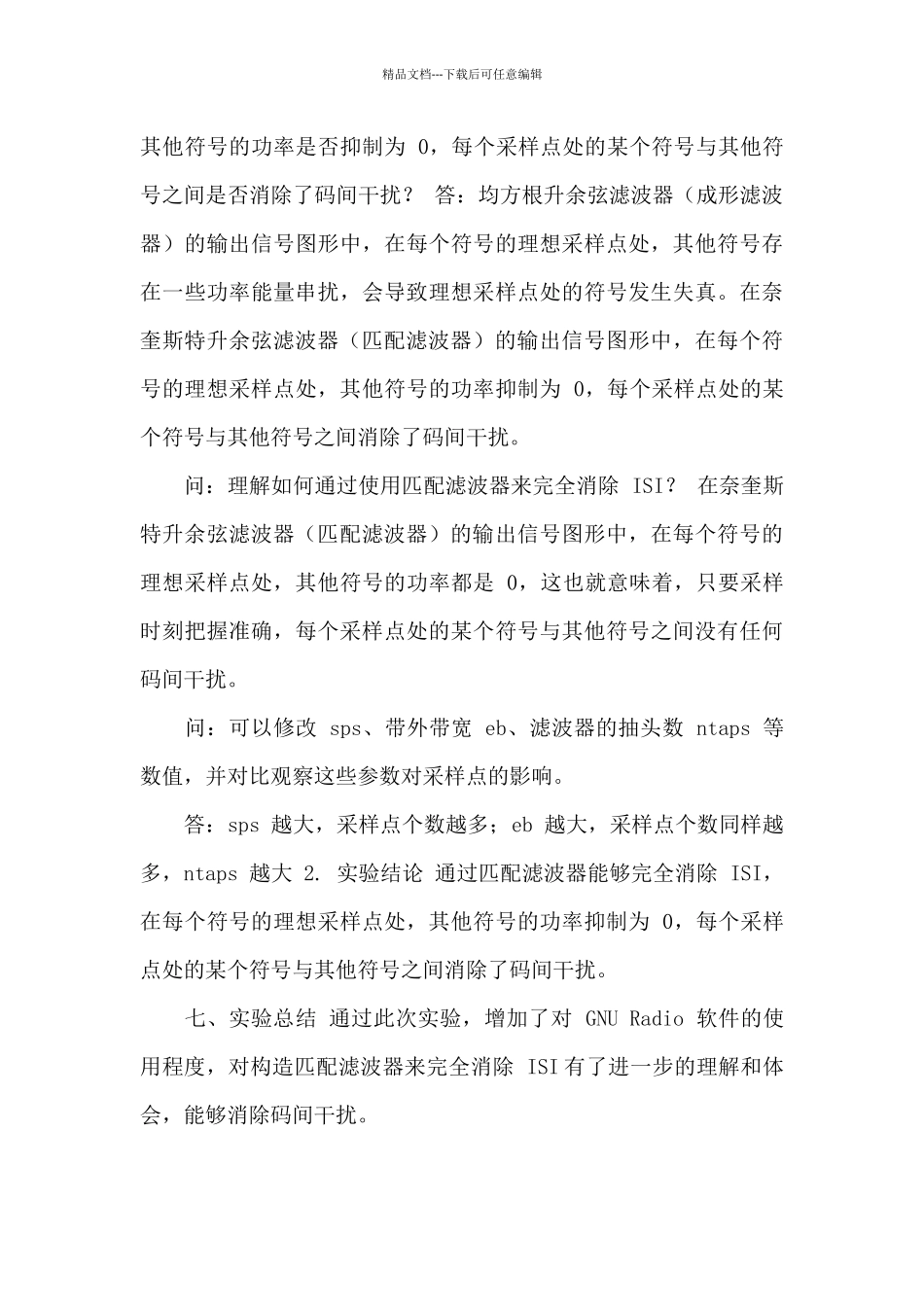

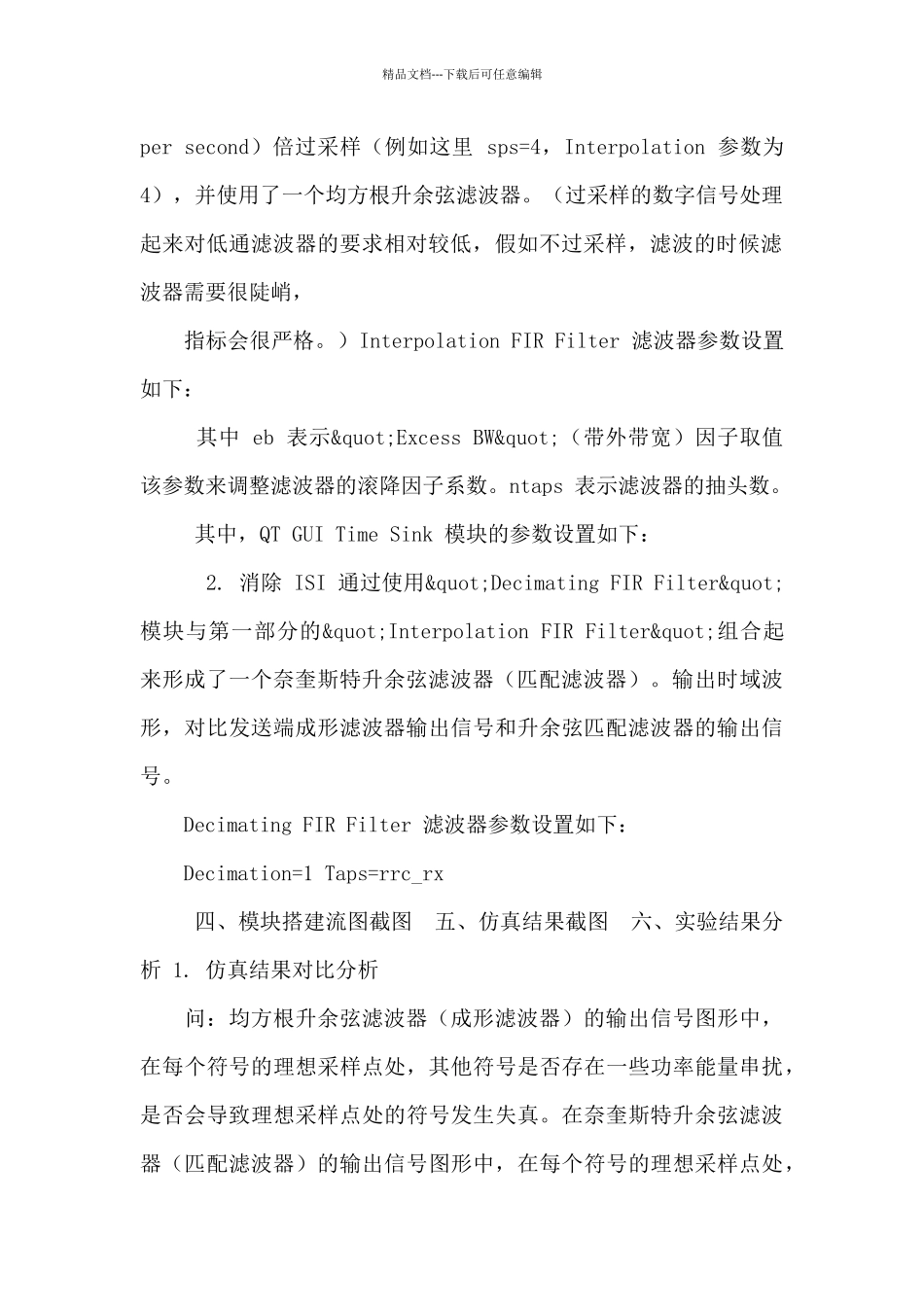

精品文档---下载后可任意编辑《现代通信与安全综合实验》实验报告 《现代通信与安全综合实验》 - - -- 通信基础实验 实验一 消除码间干扰 一、实验目的 1. 了解码间干扰产生机理； 2. 加深理解带限通道最佳传输的基本工作原理与升余弦滚降滤波器的使用； 3. 学会通过调整不同参数观察采样点抑制码间干扰的能力。 二、实验原理 升余弦滚降信号用来消除码间干扰，实际实现时采纳的方式是由发送端的基带成形滤波器和接收端的匹配滤波器两个环节共同实现。传输系统的传递函数是二者的乘积，所以每个环节均为平方根升余弦滚降滤波器。发射端和接收端同时使用根升余弦脉冲成形滤波器可以实现升余弦滤波器的效果，消除码间干扰（ISI），而且是匹配滤波，可以实现最佳接收。 匹配滤波器总的频响为 RC 谱（无 ISI） 根升余弦滤波器（ RRC ） 三 、 实 验 步 骤 1. 了 解 ISI 用 "Vector Source"模块生成了四组序列，每组都是 100 位 0、1 组成的序列。为了方便，四组数据均只包含 1 比特数据为 1，且每组序列中 1 相互偏移一个位置。 其 中 ， 第 一 组 序 列 内 容 设 置 如 下 通 过 使 用"Interpolation FIR Filter" 模 块 实 现 sps （ sample 精品文档---下载后可任意编辑per second）倍过采样（例如这里 sps=4，Interpolation 参数为 4），并使用了一个均方根升余弦滤波器。（过采样的数字信号处理起来对低通滤波器的要求相对较低，假如不过采样，滤波的时候滤波器需要很陡峭， 指标会很严格。）Interpolation FIR Filter 滤波器参数设置如下： 其中 eb 表示"Excess BW"（带外带宽）因子取值该参数来调整滤波器的滚降因子系数。ntaps 表示滤波器的抽头数。 其中，QT GUI Time Sink 模块的参数设置如下： 2. 消除 ISI 通过使用"Decimating FIR Filter"模块与第一部分的"Interpolation FIR Filter"组合起来形成了一个奈奎斯特升余弦滤波器（匹配滤波器）。输出时域波形，对比发送端成形滤波器输出信号和升余弦匹配滤波器的输出信号。 Decimating FIR Filter 滤波器参数设置如下： Decimation=1 Taps=rrc_rx 四、模块搭建流图截图 五、仿真结果截图 六、实验结果分析 1. 仿真结果对比分析 问：均方根升余弦滤波器（成形滤波器）的输出信号图形中，在每个符号的理想采样点处，其他符号是否存在一些功率能量串扰，是否会导致理想采样点处...
