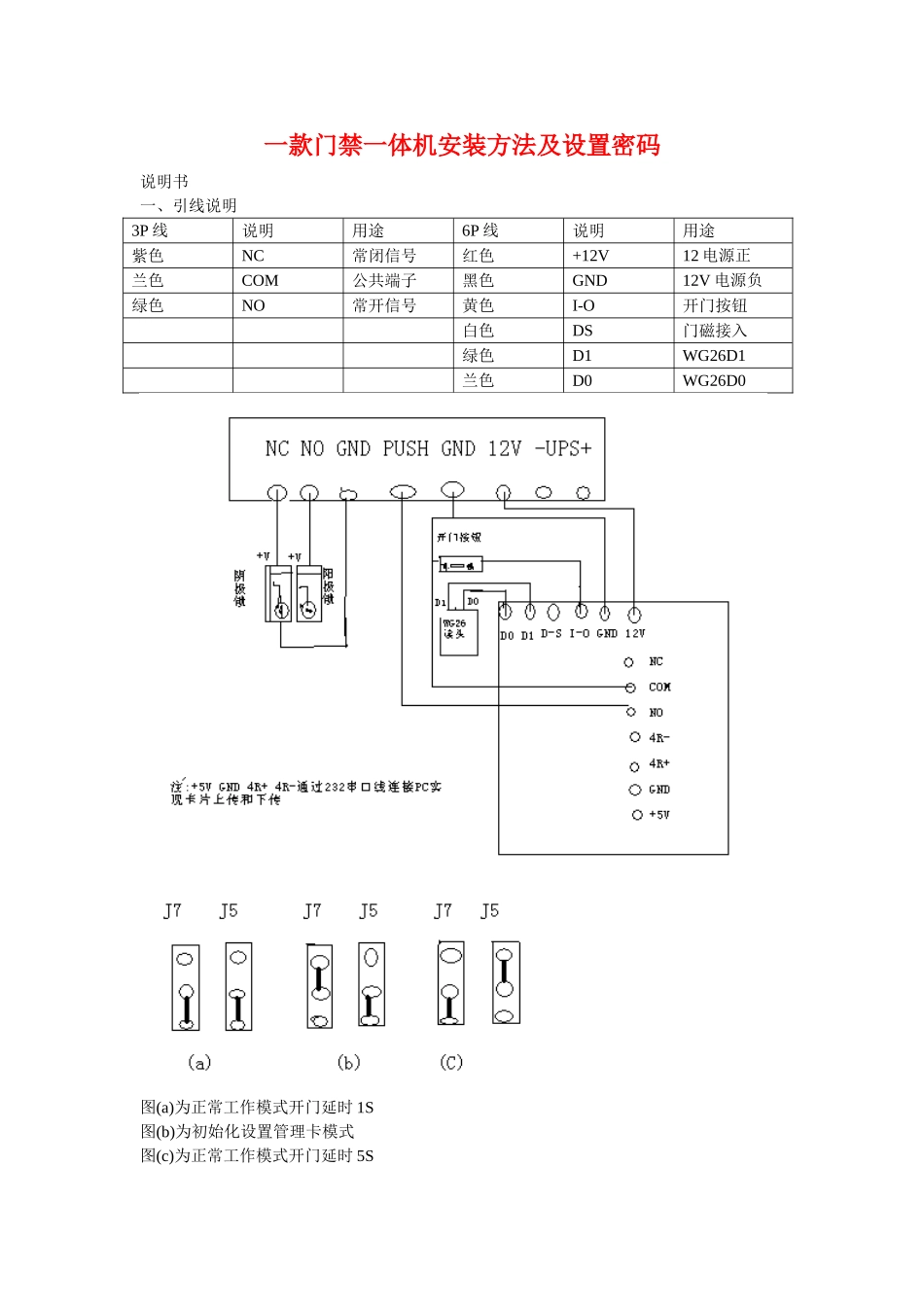

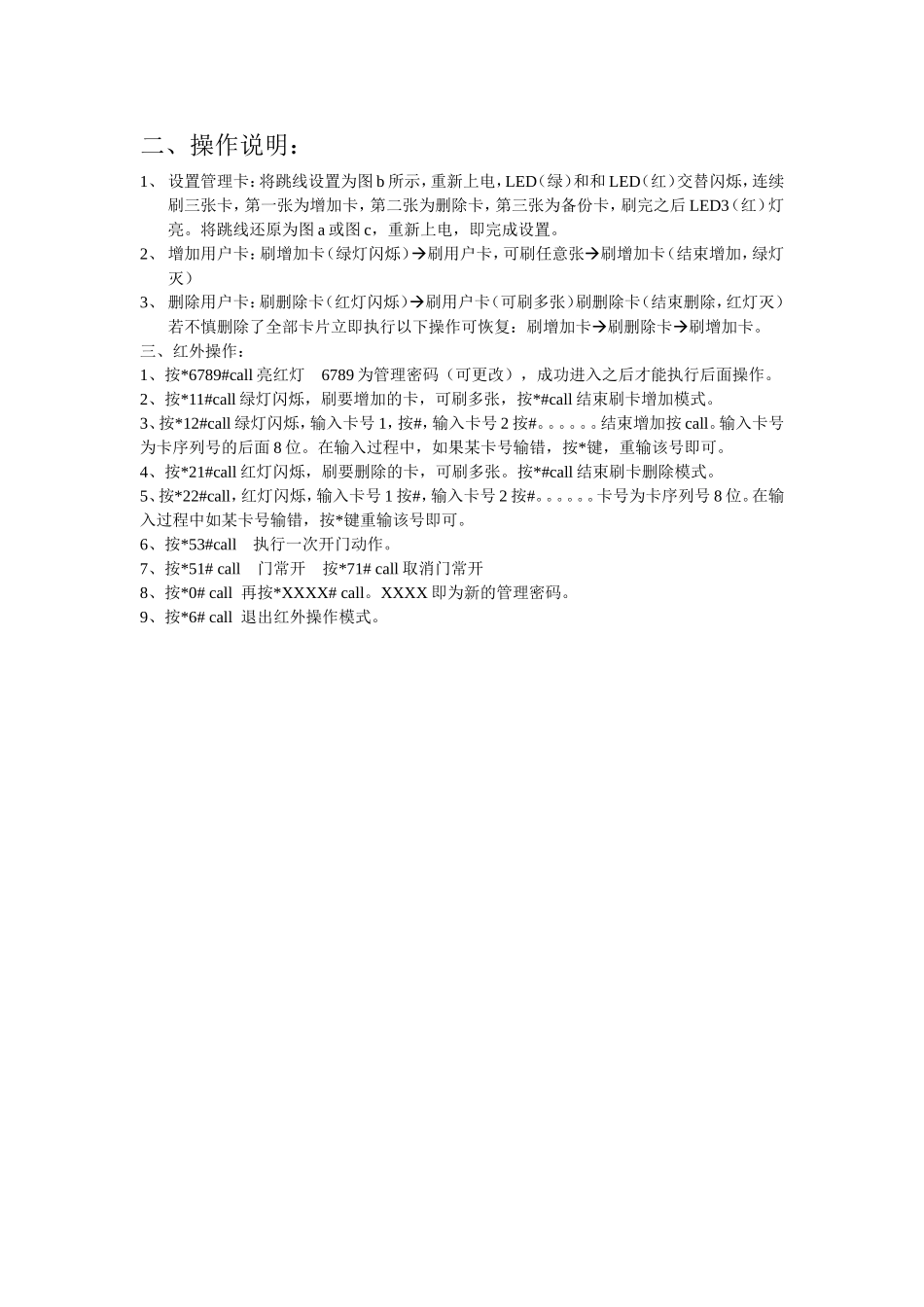

一款门禁一体机安装方法及设置密码说明书一、引线说明3P线说明用途6P线说明用途紫色NC常闭信号红色+12V12电源正兰色COM公共端子黑色GND12V电源负绿色NO常开信号黄色I-O开门按钮白色DS门磁接入绿色D1WG26D1兰色D0WG26D0图(a)为正常工作模式开门延时1S图(b)为初始化设置管理卡模式图(c)为正常工作模式开门延时5S二、操作说明：1、设置管理卡：将跳线设置为图b所示，重新上电，LED（绿）和和LED（红）交替闪烁，连续刷三张卡，第一张为增加卡，第二张为删除卡，第三张为备份卡，刷完之后LED3（红）灯亮。将跳线还原为图a或图c，重新上电，即完成设置。2、增加用户卡：刷增加卡（绿灯闪烁）刷用户卡，可刷任意张刷增加卡（结束增加，绿灯灭）3、删除用户卡：刷删除卡（红灯闪烁）刷用户卡（可刷多张）刷删除卡（结束删除，红灯灭）若不慎删除了全部卡片立即执行以下操作可恢复：刷增加卡刷删除卡刷增加卡。三、红外操作：1、按*6789#call亮红灯6789为管理密码（可更改），成功进入之后才能执行后面操作。2、按*11#call绿灯闪烁，刷要增加的卡，可刷多张，按*#call结束刷卡增加模式。3、按*12#call绿灯闪烁，输入卡号1，按#，输入卡号2按#。。。。。。结束增加按call。输入卡号为卡序列号的后面8位。在输入过程中，如果某卡号输错，按*键，重输该号即可。4、按*21#call红灯闪烁，刷要删除的卡，可刷多张。按*#call结束刷卡删除模式。5、按*22#call，红灯闪烁，输入卡号1按#，输入卡号2按#。。。。。。卡号为卡序列号8位。在输入过程中如某卡号输错，按*键重输该号即可。6、按*53#call执行一次开门动作。7、按*51#call门常开按*71#call取消门常开8、按*0#call再按*XXXX#call。XXXX即为新的管理密码。9、按*6#call退出红外操作模式。
