形位公差标注

形位公差标注_第1页
1/23
形位公差标注_第2页
2/23

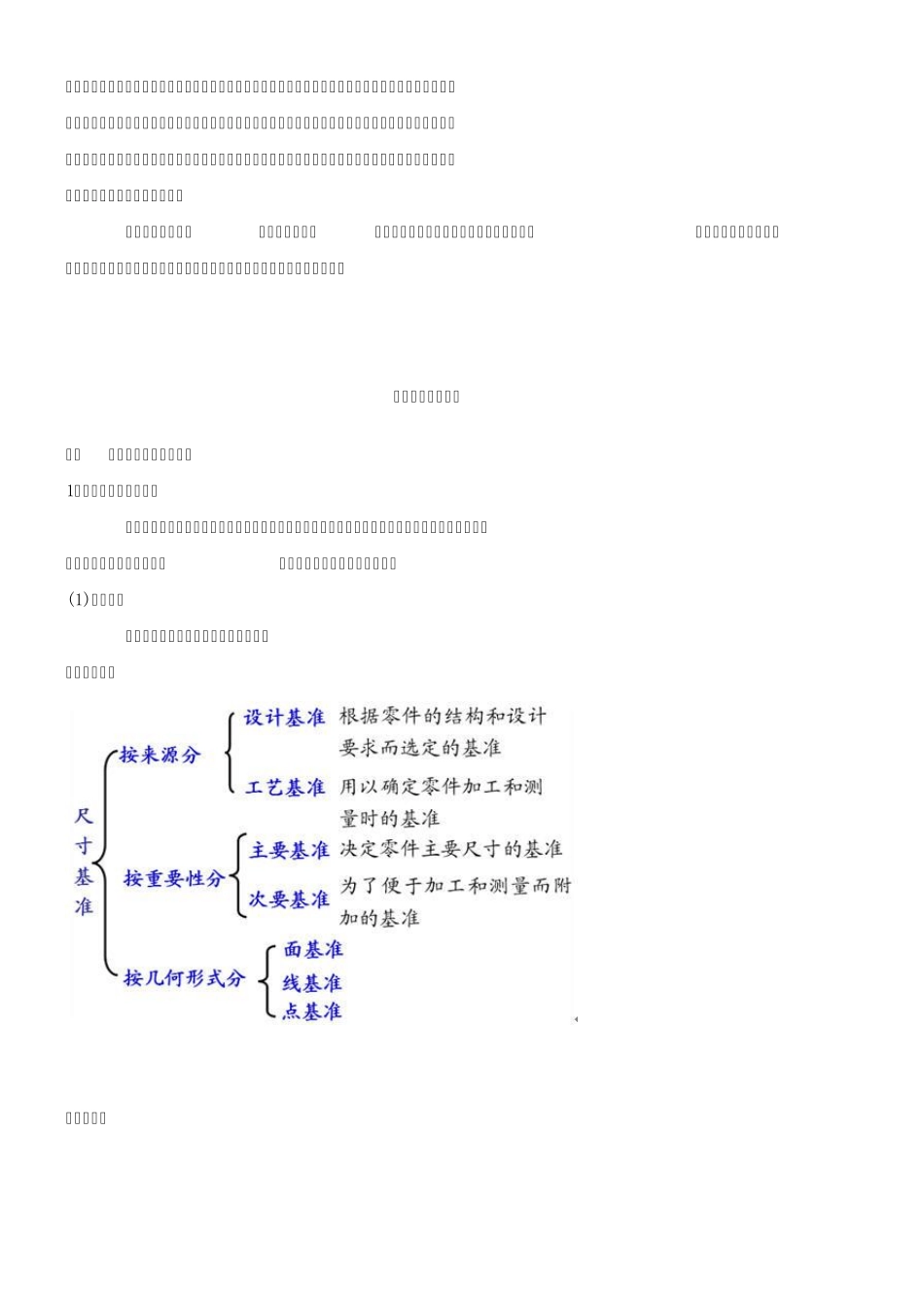

形位公差标注_第3页
3/23

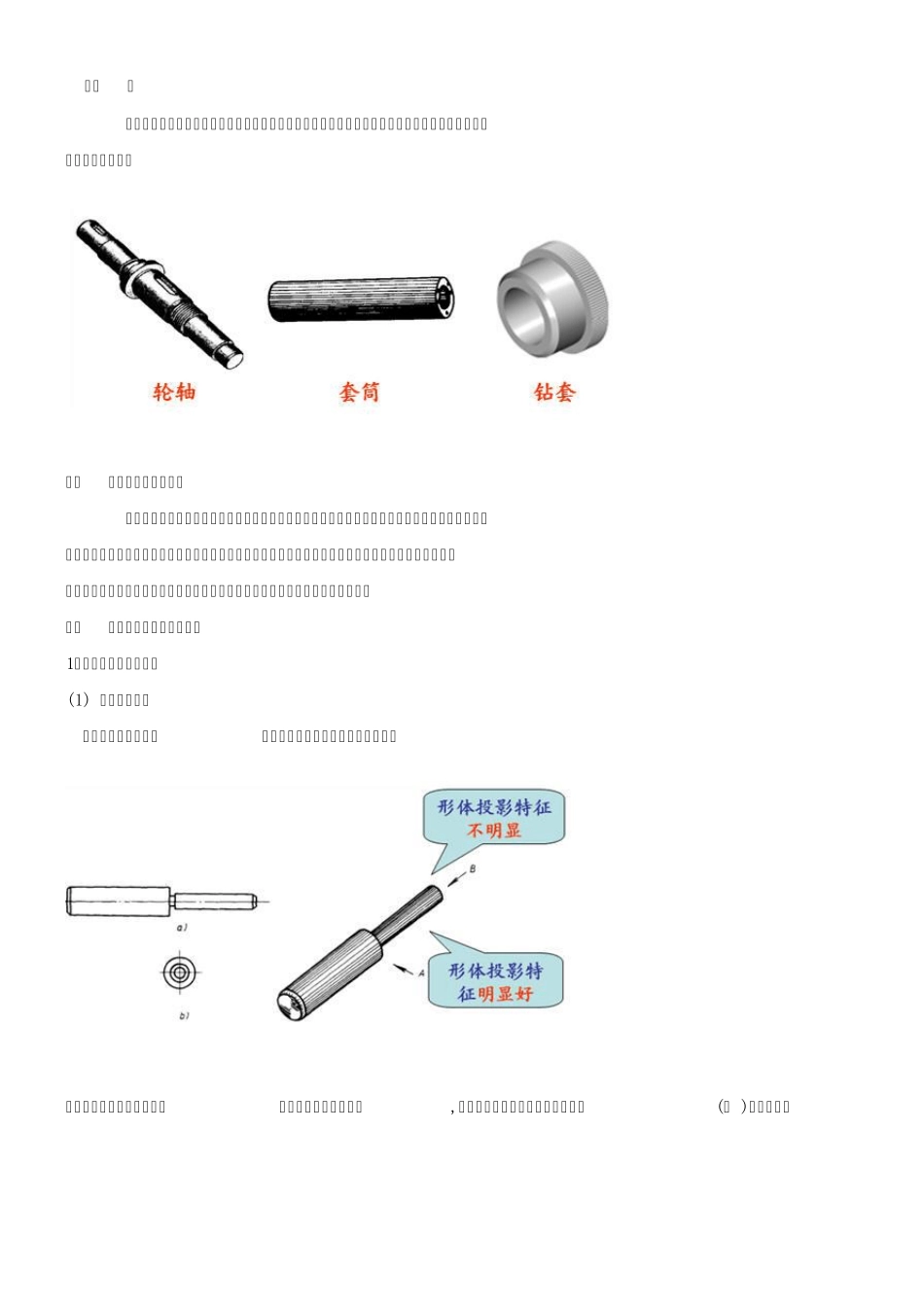

任务 一 本任务主要完成轴套类零件的视图选择,尺寸合理标注及技术要求的正确标注,使其具备看画轴套类零件图的能力。 一、 轴套零件的结构特点 轴套类零件结构形状比较简单,一般由大小不同的同轴回转体组成,具有轴向尺寸大于径向尺寸的特点。轴上直径不等所形成的台阶称为轴肩,可供安装在轴上的零件轴向定位用。轴类零件上常有倒角、倒圆、退刀槽、砂轮越程槽、挡圈槽、键槽、花键、螺纹、销孔、中心孔等结构。 二、 轴套类零件表达方法选择 1、视图选择的一般原则 (1) 主视图的选择 ①表达形状特征原则 主视图应能充分反映零件的结构形状 ②符合加工或工作位置原则 在决定零件摆放位置时,应尽量令其符合零件的加工位置和(或 )工作位置。 (2) 其他视图的选择 一个零件,主视图中没有表达清楚的部分,必须选择其他视图,包括视图、剖视图、断面图、局部放大图和简化画法等。 在保证充分表达零件结构形状的前提下,尽可能使零件的视图数目为最少。应使每一个视图都有其表达的重点内容,具有独立存在的意义。 其他视图的选择原则: ①所选择的表达方法要恰当,每个视图都有明确的表达目的。 ②所选视图的数量要恰当。在保证完整、清晰地表达零件的内、外结构形状的前提下,尽量减少图形个数,以便于看图和画图。 ③对于表达同一内容的视图,应拟出几种表达方法进行比较,以确定一种较好的表达方案。 2、 轴套类零件常用的表达方法 (1) 主视图的选择 一般按加工位置将轴线水平安放来画主视图。通常将轴的大头朝左,小头朝右;轴上键槽、孔可朝前或朝上,表示其形状和位置明显。 形状简单且较长的零件可采用折断画法;实心轴上个别部分的内部结构形状,可用局部剖视兼顾表达;空心套可用剖视图表达;轴端中心孔不作剖视,用规定标准代号表示。 (2) 其他视图的选择 由于轴套类零件的主要结构形状是同轴回转体,在主视图上注出相应的直径符号“Φ ”,即可表示清楚形体特征,故一般不必再选其他基本视图(结构复杂的轴例外)。 基本视图尚未表达完整清楚的局部结构形状(如键槽、退刀槽、孔等),可另用断面图、局部视图和局部放大图等补充表达,这样,既清晰又便于标注尺寸。 实例分析: 主视图的选择:轴的基本形体是由直径不同的圆柱体组成。用垂直于轴线的方向作为主视图的投射方向,这样既可把各段圆柱的相对位置和形状大小表示清楚,并且也能反映出轴肩、退刀槽、倒角、圆角等结构。为了符合轴在车削或磨削时的...
