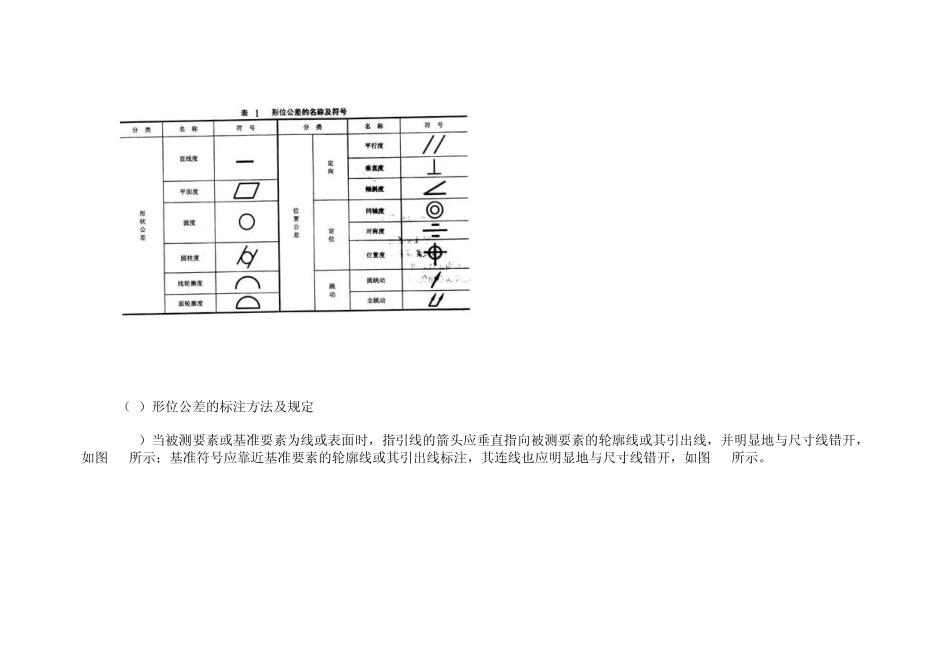

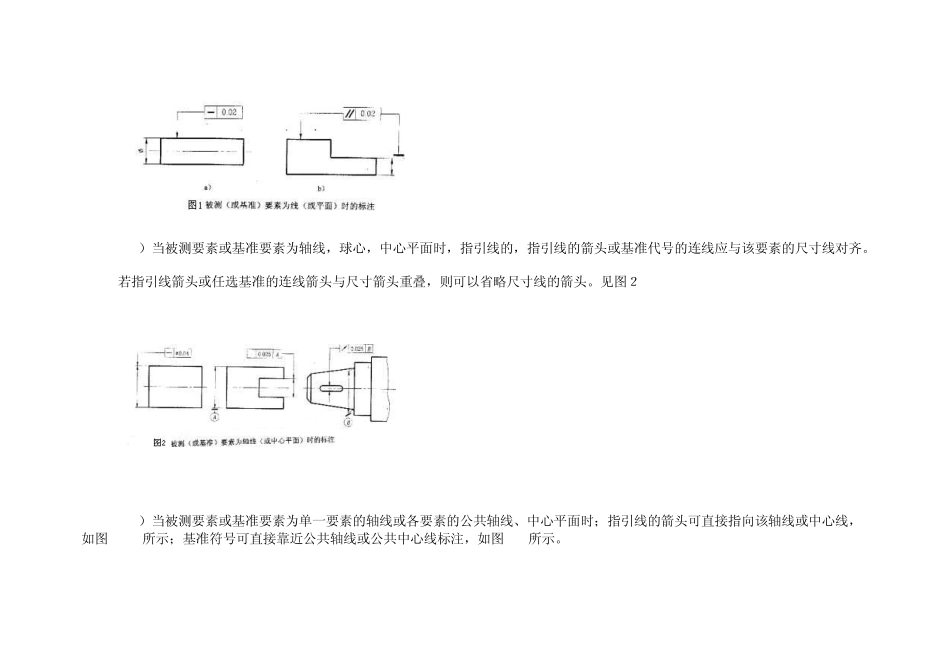

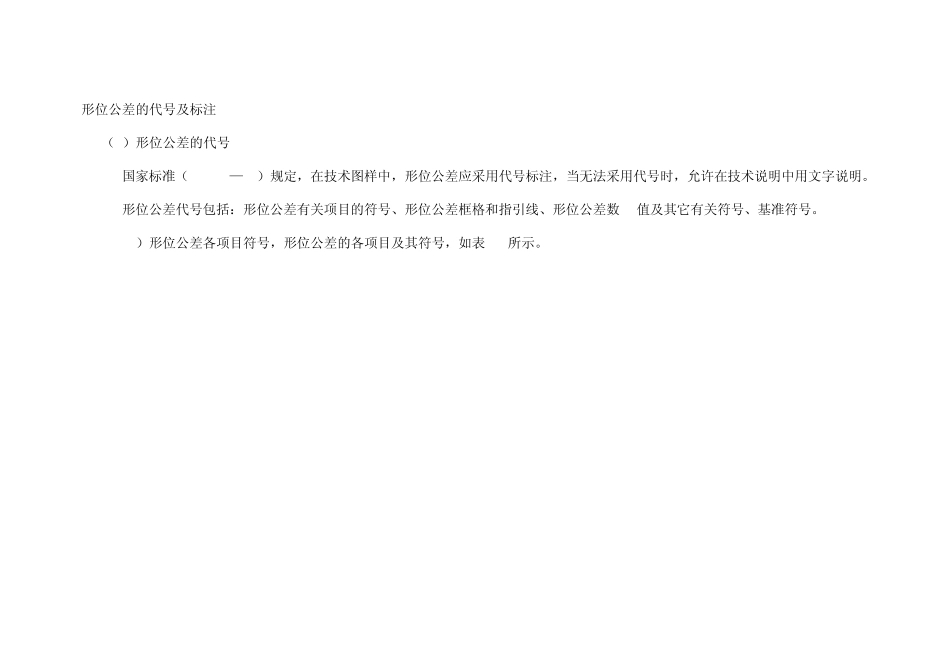

形位公差的代号及标注 （1）形位公差的代号 国家标准（GBll82—80）规定，在技术图样中，形位公差应采用代号标注，当无法采用代号时，允许在技术说明中用文字说明。 形位公差代号包括：形位公差有关项目的符号、形位公差框格和指引线、形位公差数 值及其它有关符号、基准符号。 l）形位公差各项目符号，形位公差的各项目及其符号，如表 1 所示。 （2）形位公差的标注方法及规定 l）当被测要素或基准要素为线或表面时，指引线的箭头应垂直指向被测要素的轮廓线或其引出线，并明显地与尺寸线错开，如图1a所示；基准符号应靠近基准要素的轮廓线或其引出线标注，其连线也应明显地与尺寸线错开，如图1b所示。 2）当被测要素或基准要素为轴线，球心，中心平面时，指引线的，指引线的箭头或基准代号的连线应与该要素的尺寸线对齐。 若指引线箭头或任选基准的连线箭头与尺寸箭头重叠，则可以省略尺寸线的箭头。见图２ 3）当被测要素或基准要素为单一要素的轴线或各要素的公共轴线、中心平面时；指引线的箭头可直接指向该轴线或中心线，如图3a,b所示；基准符号可直接靠近公共轴线或公共中心线标注，如图3b所示。 4）当同一被测要素有多项形位公差要求时，可采用框格并列注法，如图4a所示；反之若几个被测要素有相同的形位公差要求时，可以在框格指引线上绘制多个箭头，分别指向各被测要素，如图4b所示。 ａ）同一部位多项要求 ｂ）同一要求多个部位 图4 一处多项，一项多处的标注 5）图样上所注形位公差，除特别说明外．被测要素均为箭头所指的整个轮廓要素或中心要素． 6）如果被测范围仅为箭头所指的被测要素的一部分，应用细实线画出该范围，并注出表示该范围大小的尺寸，如图5所示。 7）如果需要给出任一长度（或范围）的公差值时，其标注方法如图6所示，其中图6A。表示被测要素在任一段 100mm的长度范围内其直线度的公差值为0。02mm，图６b表示被测要素上任一 500mm X 500mm的范围内，其表面平面度的公差值为0。04mm。 8）如不仅给出任一长度或范围的公差值，同时还要给出全长或整个要素内的公差值，其标注方法如图7所示，图中框格内的分子表示全长或整个范围内的公差值，分母表示给定长度或范围内的公差值。 9）在框格的上方、下方可作必要的附加说明，属于被测部位数量的说明，写在框格的上万，如图片 8a，b，c所示：属于解释性的说明。写在框格的下方，如图8d．e所示。 图８ 附加说明的标注 1 0 ）当形位公差有附加要求时，应在框格内的公差数值后加注有关符号，如表2所示。
