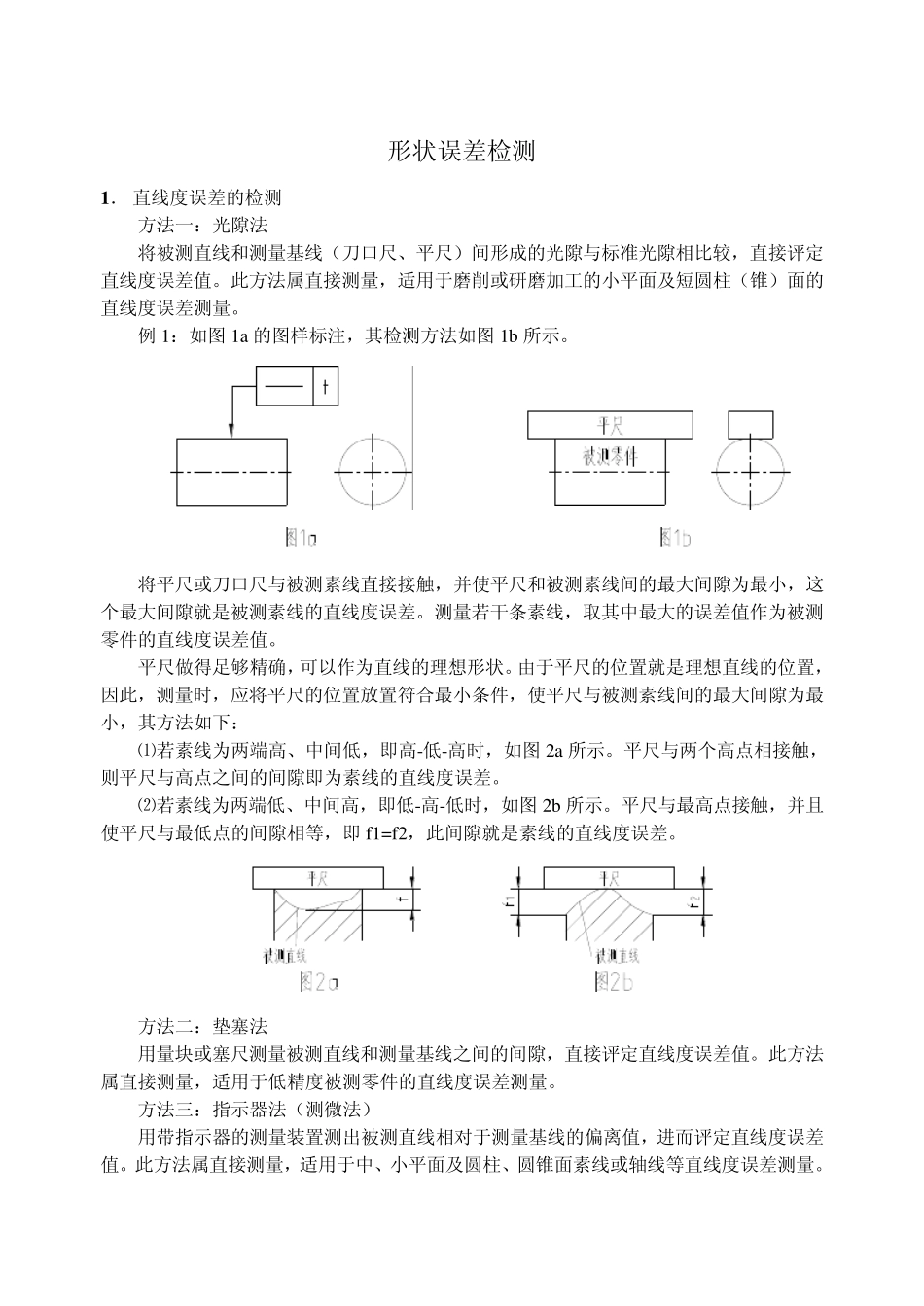

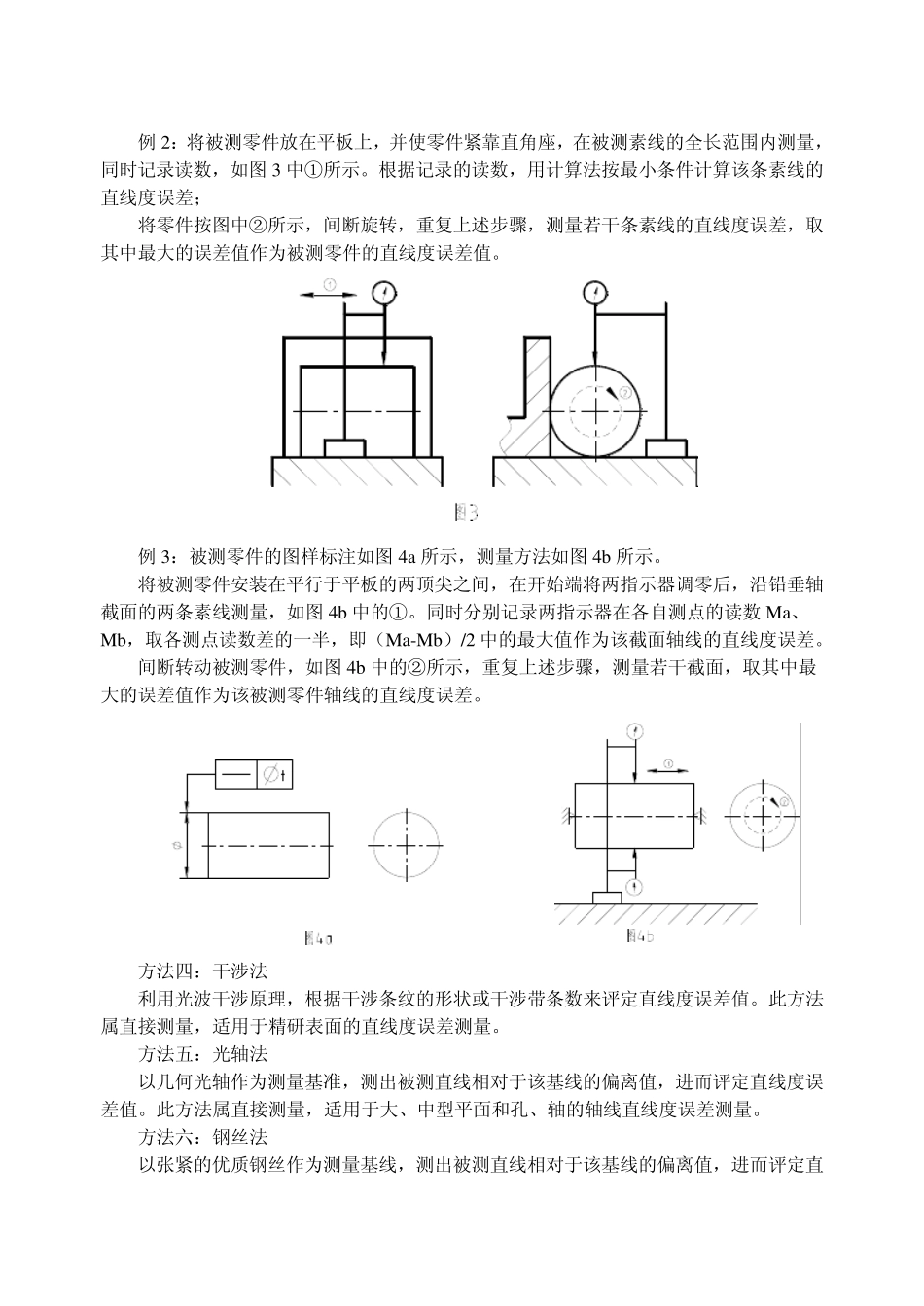

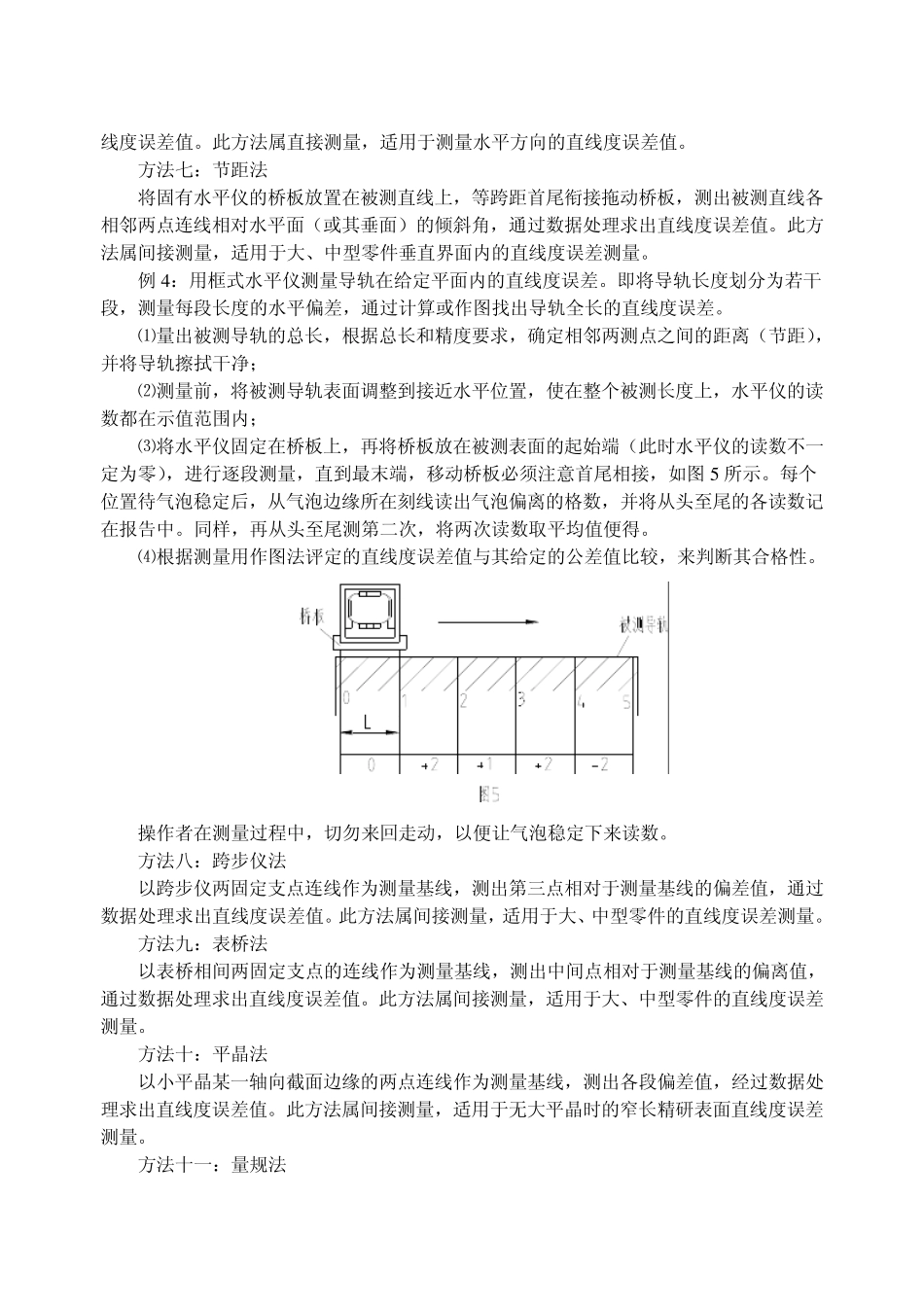

形状误差检测 1 ． 直线度误差的检测 方法一：光隙法 将被测直线和测量基线（刀口尺、平尺）间形成的光隙与标准光隙相比较，直接评定直线度误差值。此方法属直接测量，适用于磨削或研磨加工的小平面及短圆柱（锥）面的直线度误差测量。 例1：如图1a 的图样标注，其检测方法如图1b 所示。 将平尺或刀口尺与被测素线直接接触，并使平尺和被测素线间的最大间隙为最小，这个最大间隙就是被测素线的直线度误差。测量若干条素线，取其中最大的误差值作为被测零件的直线度误差值。 平尺做得足够精确，可以作为直线的理想形状。由于平尺的位置就是理想直线的位置，因此，测量时，应将平尺的位置放置符合最小条件，使平尺与被测素线间的最大间隙为最小，其方法如下： ⑴若素线为两端高、中间低，即高-低-高时，如图2a 所示。平尺与两个高点相接触，则平尺与高点之间的间隙即为素线的直线度误差。 ⑵若素线为两端低、中间高，即低-高-低时，如图2b 所示。平尺与最高点接触，并且使平尺与最低点的间隙相等，即 f1=f2，此间隙就是素线的直线度误差。 方法二：垫塞法 用量块或塞尺测量被测直线和测量基线之间的间隙，直接评定直线度误差值。此方法属直接测量，适用于低精度被测零件的直线度误差测量。 方法三：指示器法（测微法） 用带指示器的测量装置测出被测直线相对于测量基线的偏离值，进而评定直线度误差值。此方法属直接测量，适用于中、小平面及圆柱、圆锥面素线或轴线等直线度误差测量。 例2：将被测零件放在平板上，并使零件紧靠直角座，在被测素线的全长范围内测量，同时记录读数，如图3 中①所示。根据记录的读数，用计算法按最小条件计算该条素线的直线度误差； 将零件按图中②所示，间断旋转，重复上述步骤，测量若干条素线的直线度误差，取其中最大的误差值作为被测零件的直线度误差值。 例3：被测零件的图样标注如图4a 所示，测量方法如图4b 所示。 将被测零件安装在平行于平板的两顶尖之间，在开始端将两指示器调零后，沿铅垂轴截面的两条素线测量，如图4b 中的①。同时分别记录两指示器在各自测点的读数Ma、Mb，取各测点读数差的一半，即（Ma-Mb）/2 中的最大值作为该截面轴线的直线度误差。 间断转动被测零件，如图4b 中的②所示，重复上述步骤，测量若干截面，取其中最大的误差值作为该被测零件轴线的直线度误差。 方法四：干涉法 利用光波干涉原理，根据干涉条纹的形状或干涉带条数来评定直线度误差值。此...
