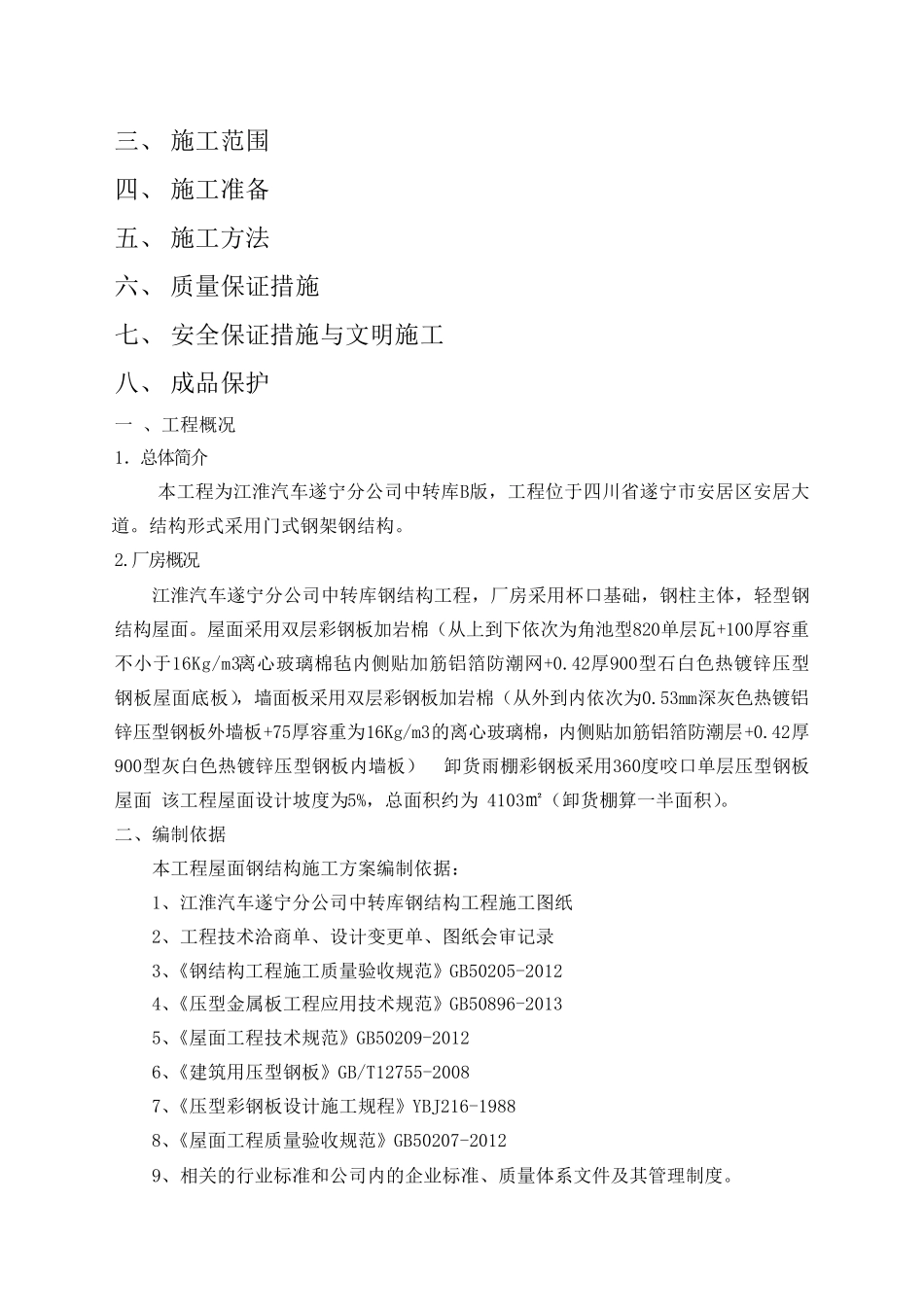

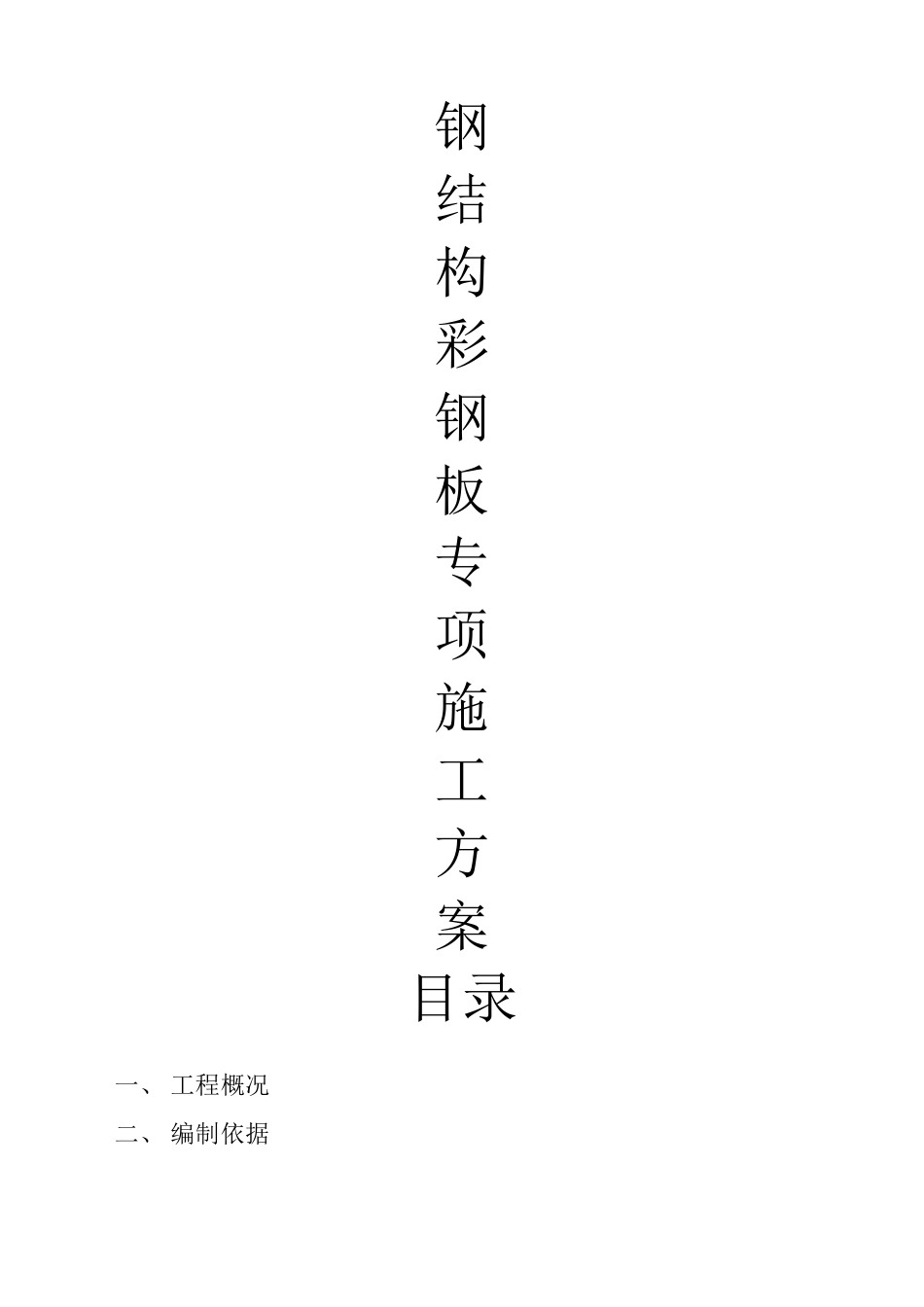

钢 结 构 彩 钢 板 专 项 施 工 方 案 目录 一、 工程概况 二、 编制依据 三、 施工范围 四、 施工准备 五、 施工方法 六、 质量保证措施 七、 安全保证措施与文明施工 八、 成品保护 一 、工程概况 1．总体简介 本工程为江淮汽车遂宁分公司中转库B版，工程位于四川省遂宁市安居区安居大道。结构形式采用门式钢架钢结构。 2.厂房概况 江淮汽车遂宁分公司中转库钢结构工程，厂房采用杯口基础，钢柱主体，轻型钢结构屋面。屋面采用双层彩钢板加岩棉（从上到下依次为角池型820单层瓦+100厚容重不小于16Kg/m3离心玻璃棉毡内侧贴加筋铝箔防潮网+0.42厚900型石白色热镀锌压型钢板屋面底板），墙面板采用双层彩钢板加岩棉（从外到内依次为0.53mm深灰色热镀铝锌压型钢板外墙板+75厚容重为16Kg/m3的离心玻璃棉，内侧贴加筋铝箔防潮层+0.42厚900型灰白色热镀锌压型钢板内墙板） 卸货雨棚彩钢板采用360度咬口单层压型钢板屋面 该工程屋面设计坡度为5%，总面积约为 4103㎡（卸货棚算一半面积）。 二、编制依据 本工程屋面钢结构施工方案编制依据： 1、江淮汽车遂宁分公司中转库钢结构工程施工图纸 2、工程技术洽 商 单、设计变 更 单、图纸会 审 记 录 3、《 钢结构工程施工质量验 收 规 范》 GB50205-2012 4、《 压型金 属 板工程应 用技术规 范》 GB50896-2013 5、《 屋面工程技术规 范》 GB50209-2012 6、《 建 筑 用压型钢板》 GB/T12755-2008 7、《 压型彩钢板设计施工规 程》 YBJ216-1988 8、《 屋面工程质量验 收 规 范》 GB50207-2012 9、相 关 的行 业 标 准和 公司内的企 业 标 准、质量体系 文件 及 其 管 理 制度。 三、施工范围 江淮汽车遂宁分公司中转库钢结构工程钢结构彩钢板、保温棉、天沟制作、运输、安装、验收。 四、施工准备 1、作业人员 工人进场时必须进行安全教育，并对工人进行质量和技术再教育。施工人员要持有操作证。施工人员进场后，项目部除按规定对项目相关人员及分包进行方案、技术交底外。 2、主要设备 序号 设 备 名 称 数量 规 格 用 途 1 汽车吊 1 台 16T 吊装、卸货 2 钢丝绳、留绳 10 根 安装 3 麻绳 100m 安装 4 钢丝 8m 0.5 彩板提升 5 手电钻 10 把 安装彩板 6 剪刀 2 把 安装彩板 7 麻绳 100m 彩板提升 8 电源线 300m 彩板安装 3、材料进场检验 3.1、材...
