彩涂板辊涂知识培训教材

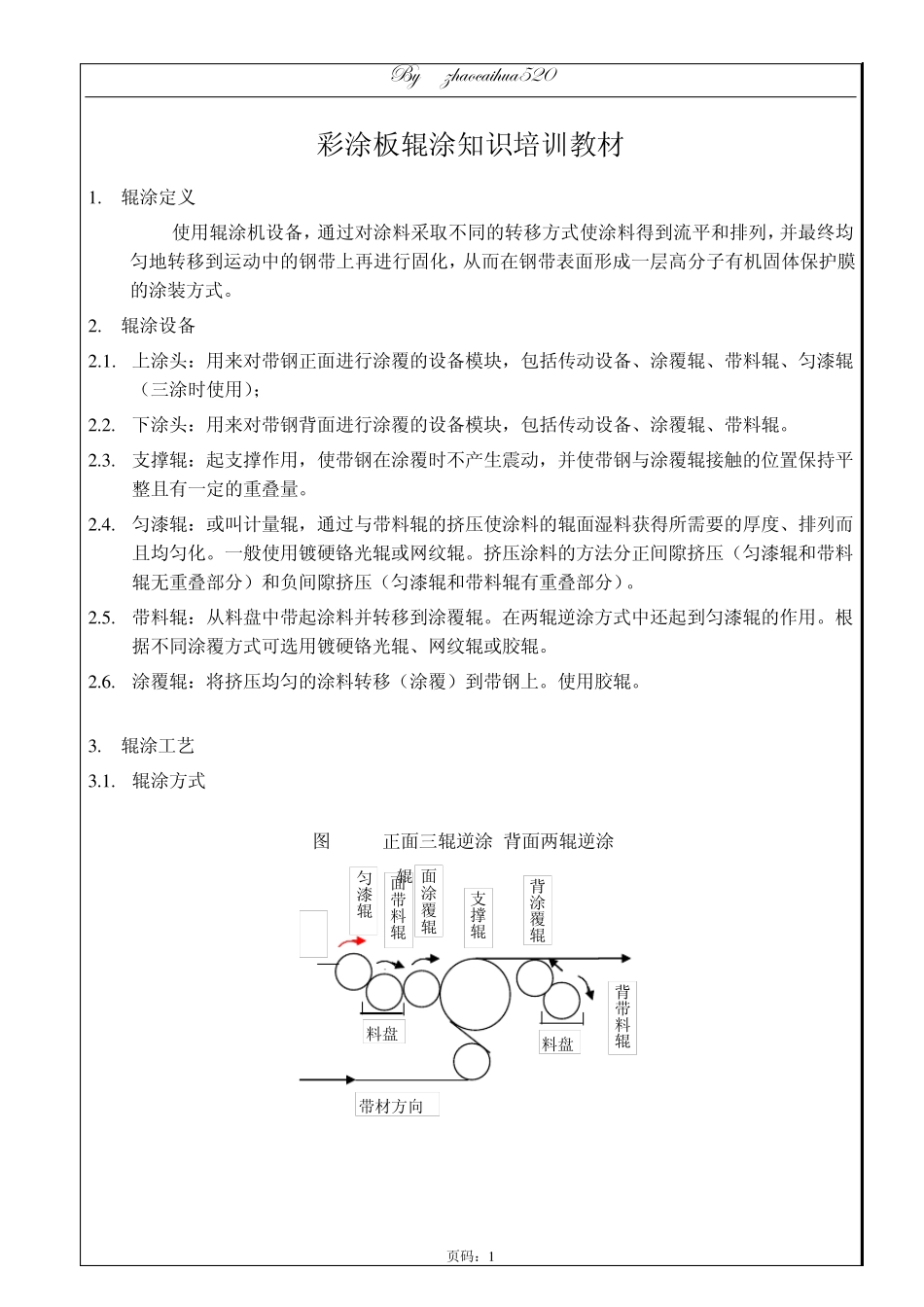

By zhaocaihua520 页码：1 彩涂板辊涂知识培训教材 1 . 辊涂定义 使用辊涂机设备，通过对涂料采取不同的转移方式使涂料得到流平和排列，并最终均匀地转移到运动中的钢带上再进行固化，从而在钢带表面形成一层高分子有机固体保护膜的涂装方式。 2 . 辊涂设备 2 .1 . 上涂头：用来对带钢正面进行涂覆的设备模块，包括传动设备、涂覆辊、带料辊、匀漆辊（三涂时使用）； 2 .2 . 下涂头：用来对带钢背面进行涂覆的设备模块，包括传动设备、涂覆辊、带料辊。 2 .3 . 支撑辊：起支撑作用，使带钢在涂覆时不产生震动，并使带钢与涂覆辊接触的位置保持平整且有一定的重叠量。 2 .4 . 匀漆辊：或叫计量辊，通过与带料辊的挤压使涂料的辊面湿料获得所需要的厚度、排列而且均匀化。一般使用镀硬铬光辊或网纹辊。挤压涂料的方法分正间隙挤压（匀漆辊和带料辊无重叠部分）和负间隙挤压（匀漆辊和带料辊有重叠部分）。 2 .5 . 带料辊：从料盘中带起涂料并转移到涂覆辊。在两辊逆涂方式中还起到匀漆辊的作用。根据不同涂覆方式可选用镀硬铬光辊、网纹辊或胶辊。 2 .6 . 涂覆辊：将挤压均匀的涂料转移（涂覆）到带钢上。使用胶辊。 3 . 辊涂工艺 3 .1 . 辊涂方式 图 A 正面三辊逆涂/背面两辊逆涂 支撑辊 匀漆辊 面带料辊 面涂覆辊辊料盘 带材方向 料盘 背涂覆辊 背带料辊 刮刀 By zhaocaihua520 页码：2 图B 正面、背面两辊逆涂 图C 正面两辊逆涂 图D 正面两辊顺涂 图E 正面两辊顺涂 涂覆辊切线速度的方向与带钢运动方向一致的辊涂方式叫顺涂，反之则叫逆涂。顺涂法只能将涂覆辊上 50%的涂料涂上带材（见图E），而逆涂法可达 100%。三辊涂覆的湿膜比两辊涂覆容易流平；逆涂比顺涂容易流平，但逆涂产生的纵向摩擦排列若控制不好会导致纵向纹路，若控制较好的话其效果比逆涂更好。 3 .1 .1 . 两辊顺涂 使用镀硬铬光辊或网纹辊带料，胶辊涂覆。涂覆辊速度一般为线速度的 0 .9 ～1 .1 倍。若两辊内啮合速度较快，则该位置处涂料液体压力过大，会导致涂膜不稳定并造成涂膜不均匀。因流平方面的要求，仅适用于低粘度的素色涂料，涂膜较薄。 3 .1 .2 . 两辊逆涂 支撑辊 面带料辊 面涂覆辊辊料盘 带材方向 料盘 背涂覆辊 背带料辊 支撑辊 面带料辊 面涂覆辊辊料盘 带材方向 支撑辊 面带料辊 面涂覆辊辊料盘 带材方向 支撑辊 面涂覆辊辊湿涂料 带钢 By zhaocaihua5...
