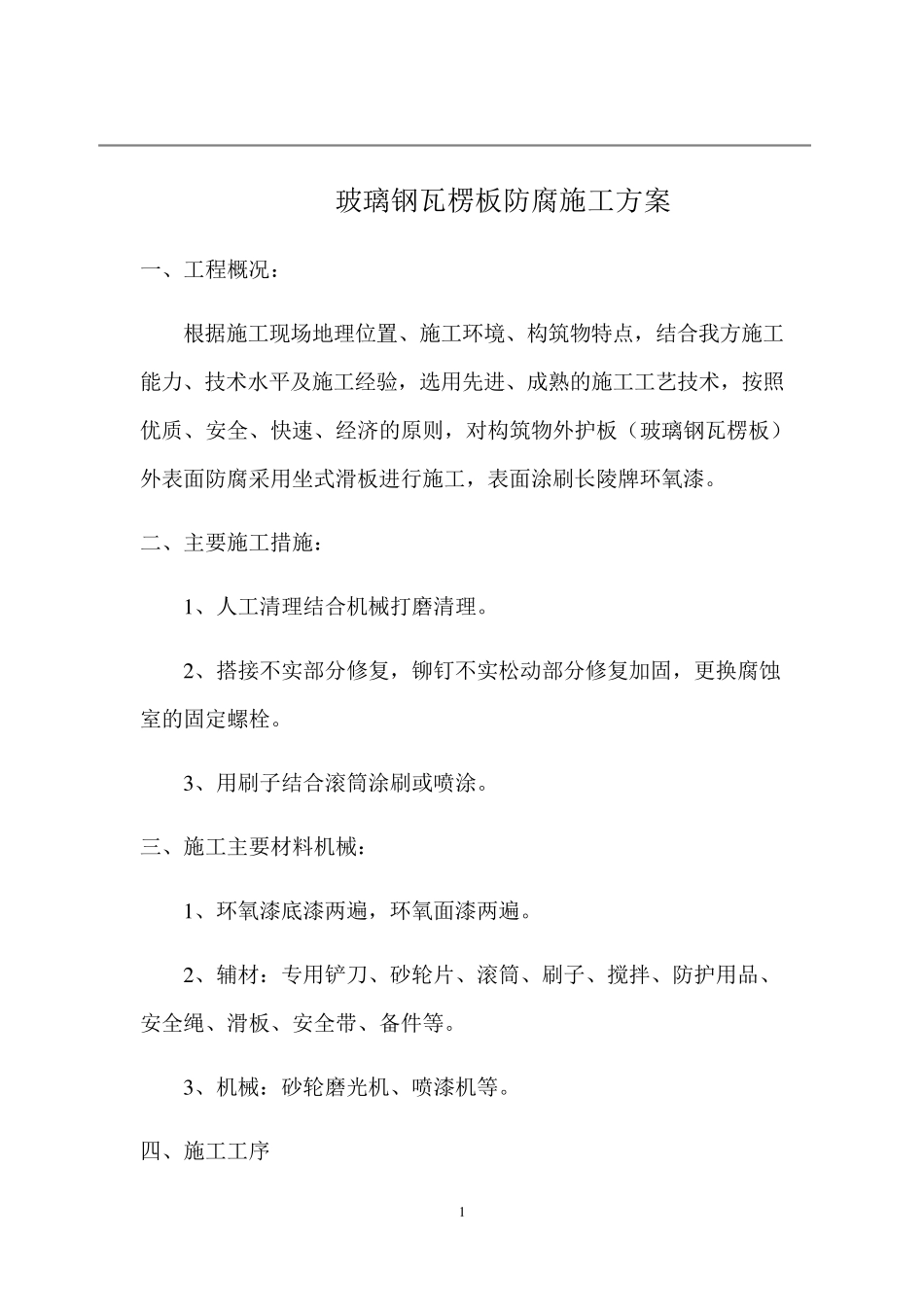

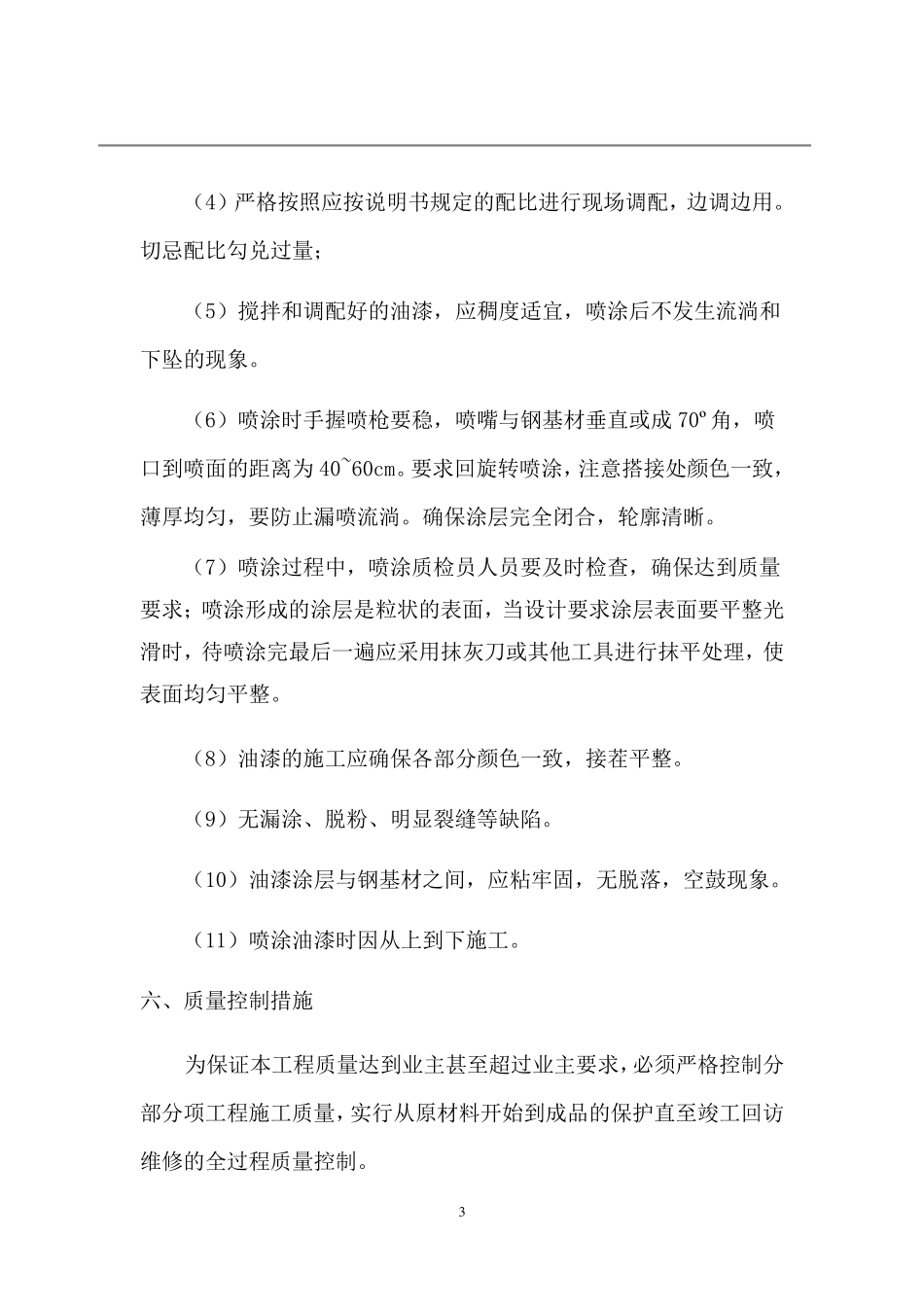

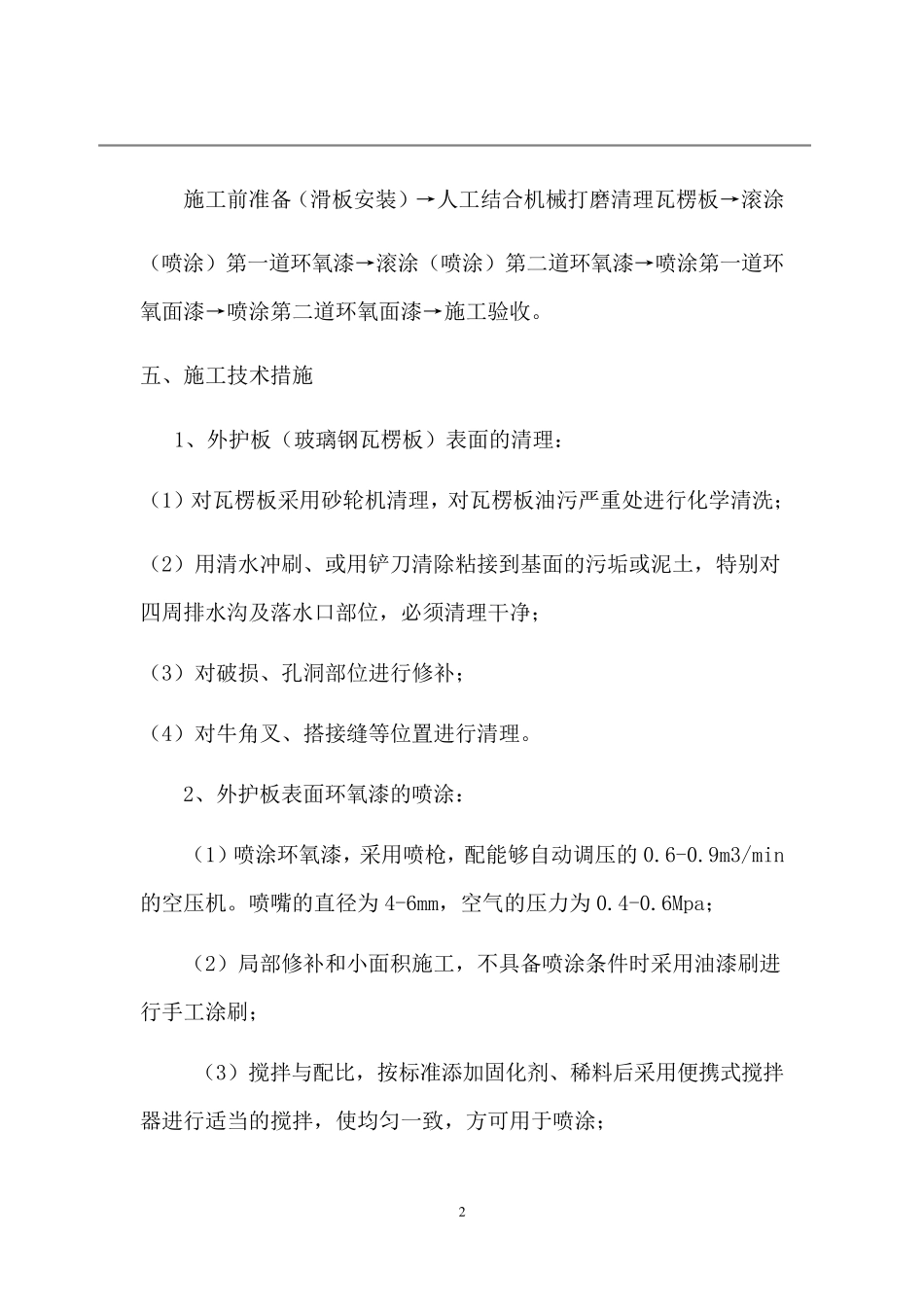

1 玻璃钢瓦楞板防腐施工方案 一、工程概况： 根据施工现场地理位置、施工环境、构筑物特点，结合我方施工能力、技术水平及施工经验，选用先进、成熟的施工工艺技术，按照优质、安全、快速、经济的原则，对构筑物外护板（玻璃钢瓦楞板）外表面防腐采用坐式滑板进行施工，表面涂刷长陵牌环氧漆。 二、主要施工措施： 1 、人工清理结合机械打磨清理。 2 、搭接不实部分修复，铆钉不实松动部分修复加固，更换腐蚀室的固定螺栓。 3 、用刷子结合滚筒涂刷或喷涂。 三、施工主要材料机械： 1 、环氧漆底漆两遍，环氧面漆两遍。 2 、辅材：专用铲刀、砂轮片、滚筒、刷子、搅拌、防护用品、安全绳、滑板、安全带、备件等。 3 、机械：砂轮磨光机、喷漆机等。 四、施工工序 2 施工前准备（滑板安装）→人工结合机械打磨清理瓦楞板→滚涂 （喷涂）第一道环氧漆→滚涂（喷涂）第二道环氧漆→喷涂第一道环氧面漆→喷涂第二道环氧面漆→施工验收。 五、施工技术措施 1、外护板（玻璃钢瓦楞板）表面的清理： （1）对瓦楞板采用砂轮机清理，对瓦楞板油污严重处进行化学清洗； （2）用清水冲刷、或用铲刀清除粘接到基面的污垢或泥土，特别对四周排水沟及落水口部位，必须清理干净； （3）对破损、孔洞部位进行修补； （4）对牛角叉、搭接缝等位置进行清理。 2、外护板表面环氧漆的喷涂： （1）喷涂环氧漆，采用喷枪，配能够自动调压的 0.6-0.9m3/min的空压机。喷嘴的直径为 4-6mm，空气的压力为 0.4-0.6Mpa； （2）局部修补和小面积施工，不具备喷涂条件时采用油漆刷进行手工涂刷； （3）搅拌与配比，按标准添加固化剂、稀料后采用便携式搅拌器进行适当的搅拌，使均匀一致，方可用于喷涂； 3 （4）严格按照应按说明书规定的配比进行现场调配，边调边用。切忌配比勾兑过量； （5）搅拌和调配好的油漆，应稠度适宜，喷涂后不发生流淌和下坠的现象。 （6）喷涂时手握喷枪要稳，喷嘴与钢基材垂直或成70º角 ，喷口 到 喷面 的距 离 为 40~60cm。要求 回 旋 转 喷涂，注 意 搭 接 处 颜 色 一 致 ，薄 厚 均 匀 ，要防 止 漏 喷流淌。确 保 涂层 完 全 闭 合 ，轮 廓 清 晰 。 （7）喷涂过程 中 ，喷涂质 检 员 人 员 要及 时检 查 ，确 保 达 到 质 量要求 ；喷涂形 成的涂层 是 粒 状 的表 面 ，当 设 计 要求 涂层 表 面 要平 整 光滑 时，待 喷涂完...
