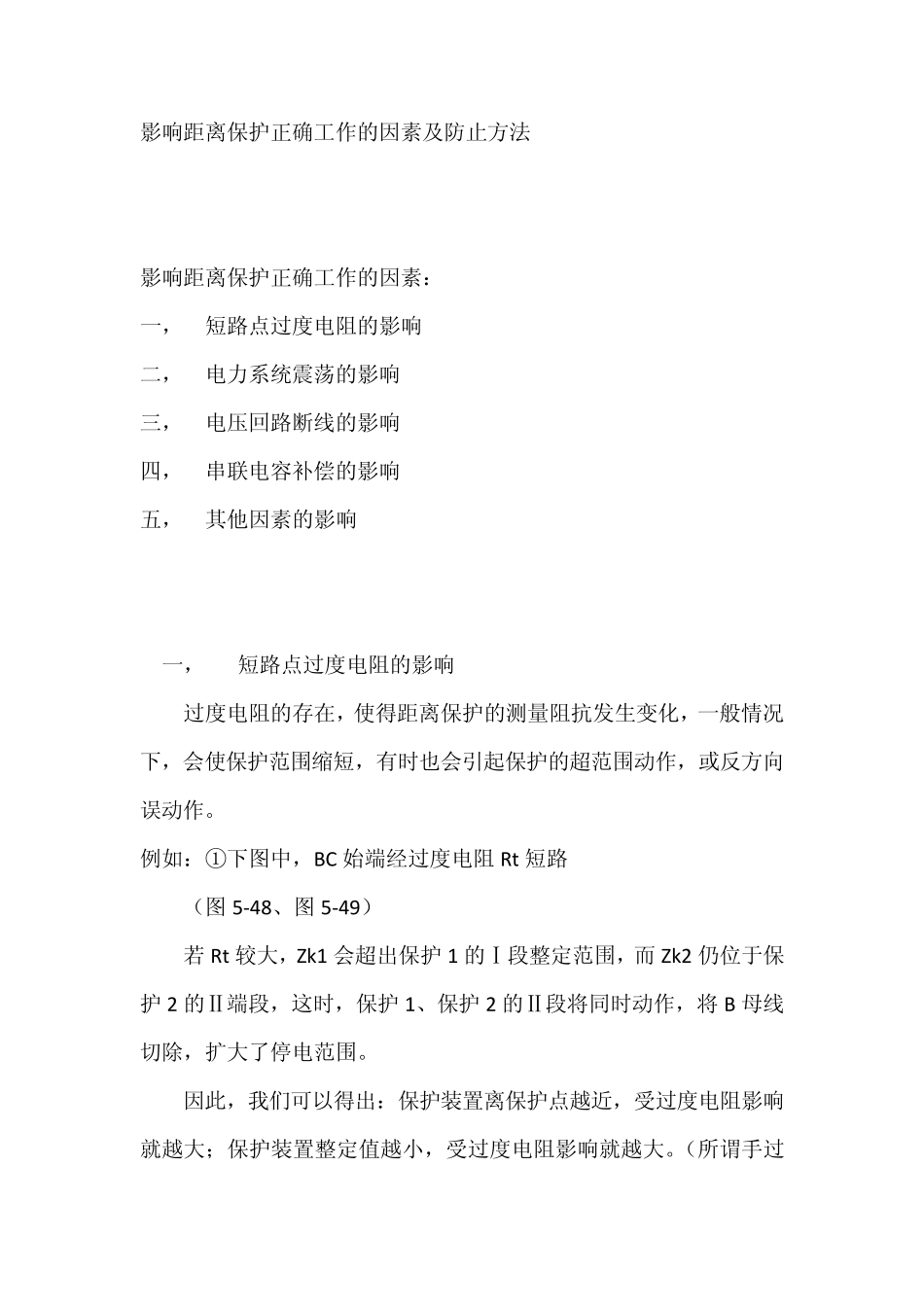

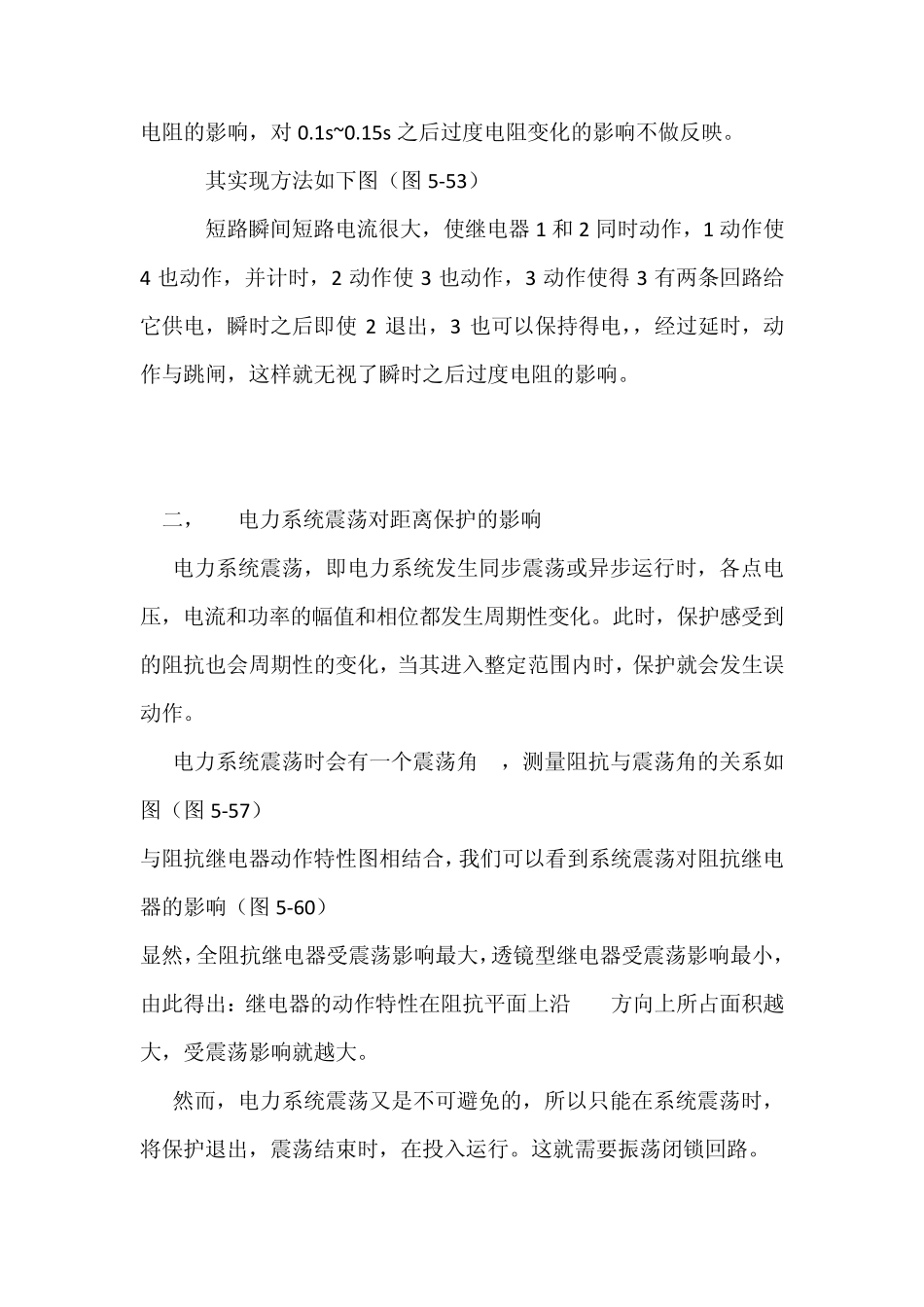

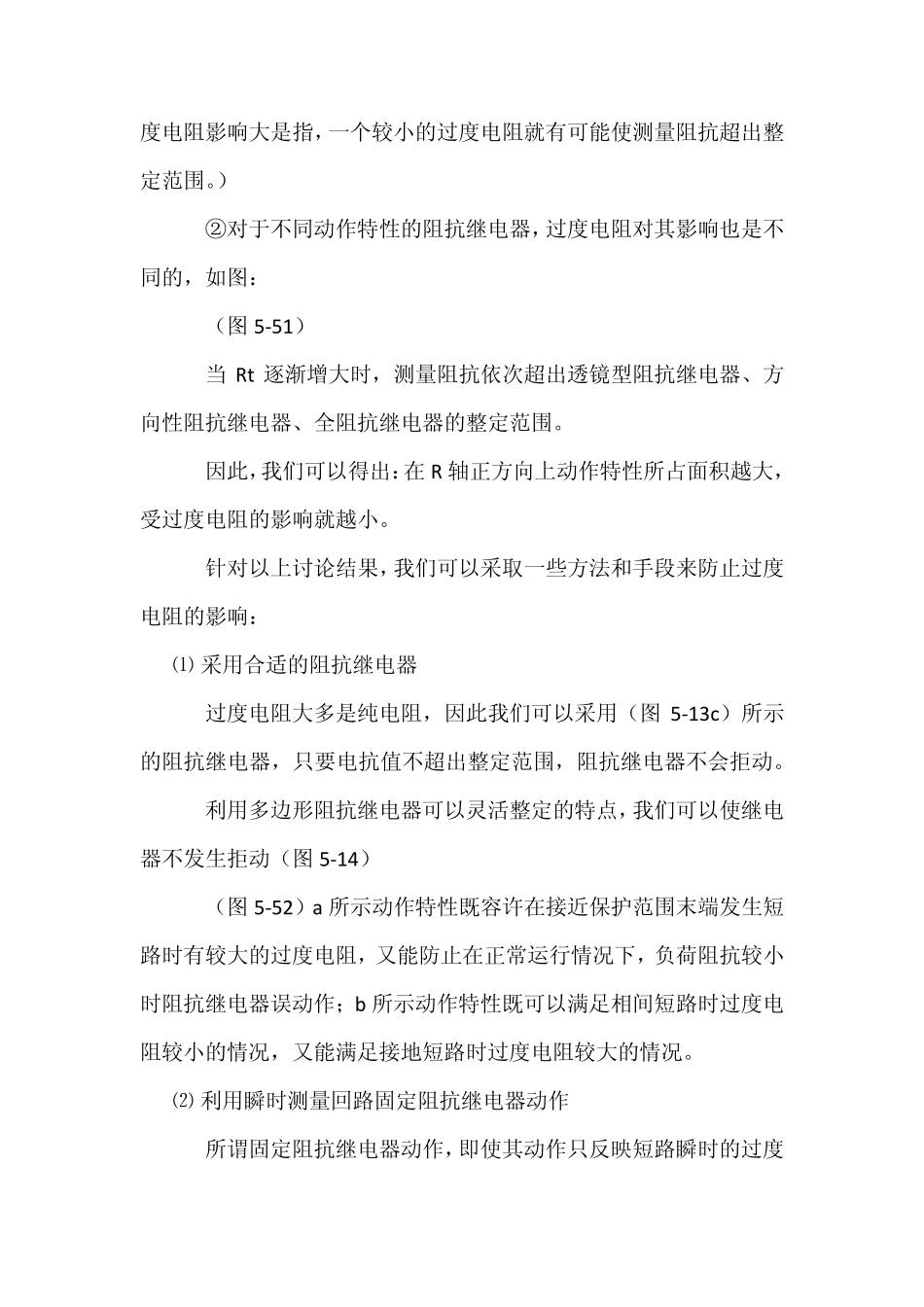

影响距离保护正确工作的因素及防止方法 影响距离保护正确工作的因素: 一, 短路点过度电阻的影响 二, 电力系统震荡的影响 三, 电压回路断线的影响 四, 串联电容补偿的影响 五, 其他因素的影响 一, 短路点过度电阻的影响 过度电阻的存在,使得距离保护的测量阻抗发生变化,一般情况下,会使保护范围缩短,有时也会引起保护的超范围动作,或反方向误动作。 例如:①下图中,BC 始端经过度电阻Rt短路 (图5-48、图5-49) 若Rt较大,Zk1 会超出保护1 的Ⅰ段整定范围,而 Zk2 仍位于保护2 的Ⅱ端段,这时,保护1、保护2 的Ⅱ段将同时动作,将 B 母线切除,扩大了停电范围。 因此,我们可以得出:保护装置离保护点越近,受过度电阻影响就越大;保护装置整定值越小,受过度电阻影响就越大。(所谓手过度电阻影响大是指,一个较小的过度电阻就有可能使测量阻抗超出整定范围。) ②对于不同动作特性的阻抗继电器,过度电阻对其影响也是不同的,如图: (图 5-51) 当 Rt 逐渐增大时,测量阻抗依次超出透镜型阻抗继电器、方向性阻抗继电器、全阻抗继电器的整定范围。 因此,我们可以得出:在 R 轴正方向上动作特性所占面积越大,受过度电阻的影响就越小。 针对以上讨论结果,我们可以采取一些方法和手段来防止过度电阻的影响: ⑴ 采用合适的阻抗继电器 过度电阻大多是纯电阻,因此我们可以采用(图 5-13c)所示的阻抗继电器,只要电抗值不超出整定范围,阻抗继电器不会拒动。 利用多边形阻抗继电器可以灵活整定的特点,我们可以使继电器不发生拒动(图 5-14) (图 5-52)a 所示动作特性既容许在接近保护范围末端发生短路时有较大的过度电阻,又能防止在正常运行情况下,负荷阻抗较小时阻抗继电器误动作;b 所示动作特性既可以满足相间短路时过度电阻较小的情况,又能满足接地短路时过度电阻较大的情况。 ⑵ 利用瞬时测量回路固定阻抗继电器动作 所谓固定阻抗继电器动作,即使其动作只反映短路瞬时的过度电阻的影响,对0.1s~0.15s 之后过度电阻变化的影响不做反映。 其实现方法如下图(图 5-53) 短路瞬间短路电流很大,使继电器 1 和 2 同时动作,1 动作使4 也动作,并计时,2 动作使 3 也动作,3 动作使得 3 有两条回路给它供电,瞬时之后即使 2 退出,3 也可以保持得电,,经过延时,动作与跳闸,这样就无视了瞬时之后过度电阻的影响。 二, 电力系统震荡对距离保护的影响...
