往复压缩机介绍

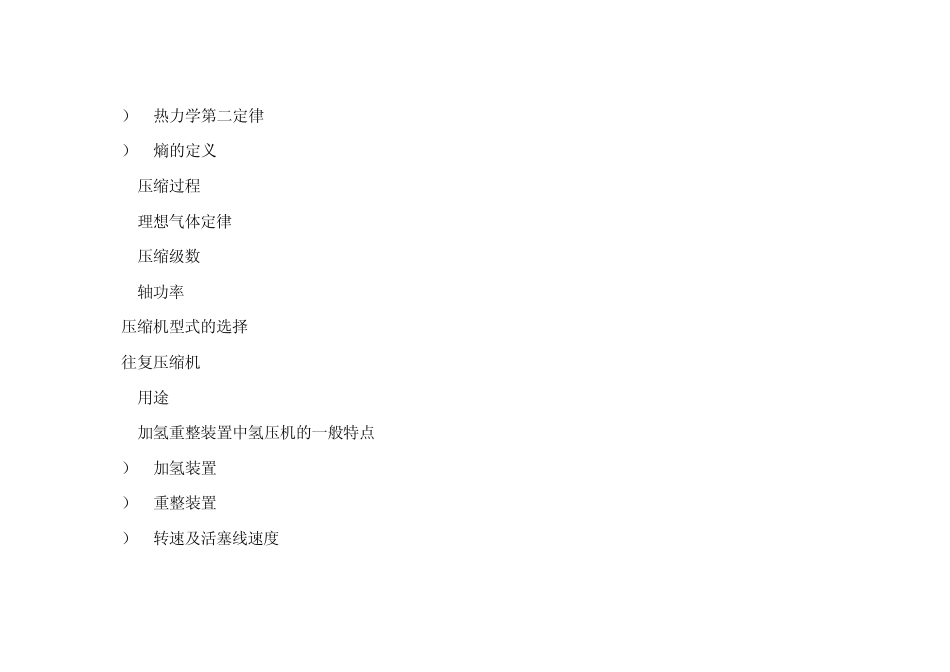

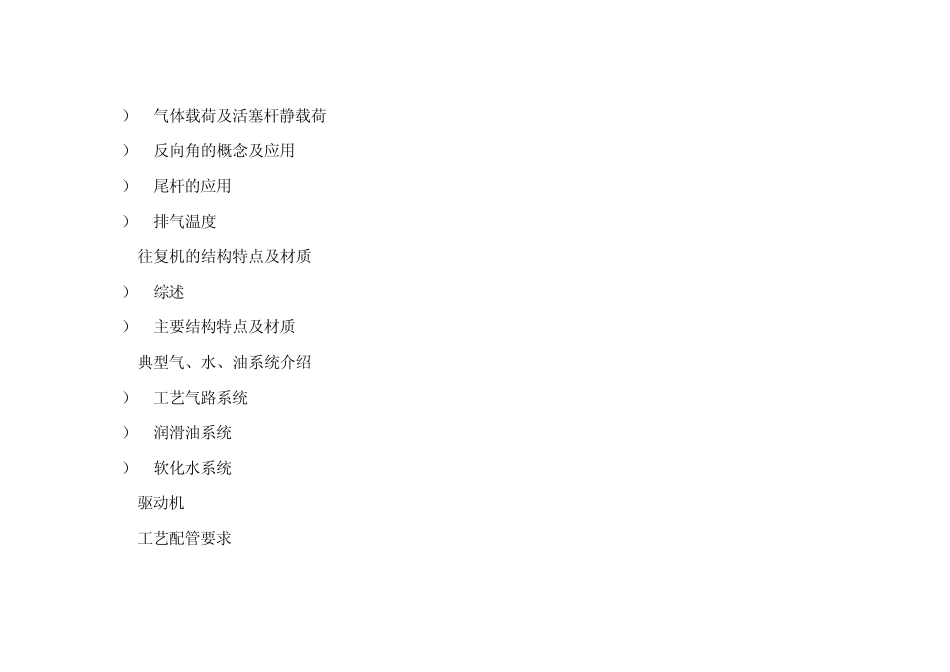

往复压缩机介绍 目 录 3. 动设备（往复式压缩机） 3.1 压缩机简介 3.1.1 压缩机的用途 3.1.2 压缩的方法及压缩机类型 3.2 基本理论介绍 3.2.1 基本定律 1） 热力学第一定律 2） 热力学第二定律 3） 熵的定义 3.2.2 压缩过程 3.2.3 理想气体定律 3.2.4 压缩级数 3.2.5 轴功率 3.3 压缩机型式的选择 3.4 往复压缩机 3.4.1 用途 3.4.2 加氢重整装置中氢压机的一般特点 1） 加氢装置 2） 重整装置 3） 转速及活塞线速度 4） 气体载荷及活塞杆静载荷 5） 反向角的概念及应用 6） 尾杆的应用 7） 排气温度 3.4.3 往复机的结构特点及材质 1） 综述 2） 主要结构特点及材质 3.4.4 典型气、水、油系统介绍 1） 工艺气路系统 2） 润滑油系统 3） 软化水系统 3.4.5 驱动机 3.4.6 工艺配管要求 3.4.7 对基础的要求 3.4.8 往复机的热力计算简介 3.4.9 往复机控制系统简介 3.6 组合式机组介绍 3.7 选型实例分析 3.8 国内外主要压缩机制造商介绍 3.1 压缩机简介 3.1.1 压缩机的用途 压缩机的基本目的就是提高被压缩介质的压力。 3.1.2 压缩的方法及压缩机类型 压缩方法大体可分为两类：一是通过容积的变化，二是通过速度的变化。相应的压缩机可以分成两大类型：容积式（间断流动）和动力式（连续流动）。 主要的压缩机分类可见下图： 图3－1－1 主要压缩机类型 3.2 基本理论介绍 3.2.1 基本定律 1） 热力学第一定律 在任一过程中（比如说压缩过程），能量既不可能生成也不可能消灭，而只能从一种形式变成另一种形式。 2） 热力学第二定律 可以有几种表达方法： a) 热量不能自动从冷的物体传到热的物体； b) 仅在外加功的情况下，热量才可能从低温物体传到高温物体。 c) 真实过程中，孤立系统的有用能总要降低。 d) 热量或能量（或水），总是从高向低流。 3） 熵的定义 能量有高有低，能量只有在从高位移到低位时才能利用。熵是用来表征能量的不可用性。 系统放热，熵增加； 系统吸热，熵减少； 系统既不吸热也放热，熵不变。 3.2.2 压缩过程 1） 等温过程 PV＝C 需要移走压缩过程中产生的热量，这是不可能的。 2） 绝热过程 PVk=C 过程中既不吸热也不放热，是可逆过程。由于过程中总有吸热或放热，故也是不可能的。 3） 等熵过程 S＝C 4） 多变过程 PVn=C 真实的过程，注意n≠k 3.2.3 理想气体定律 PV＝MRT（理想气体）...
