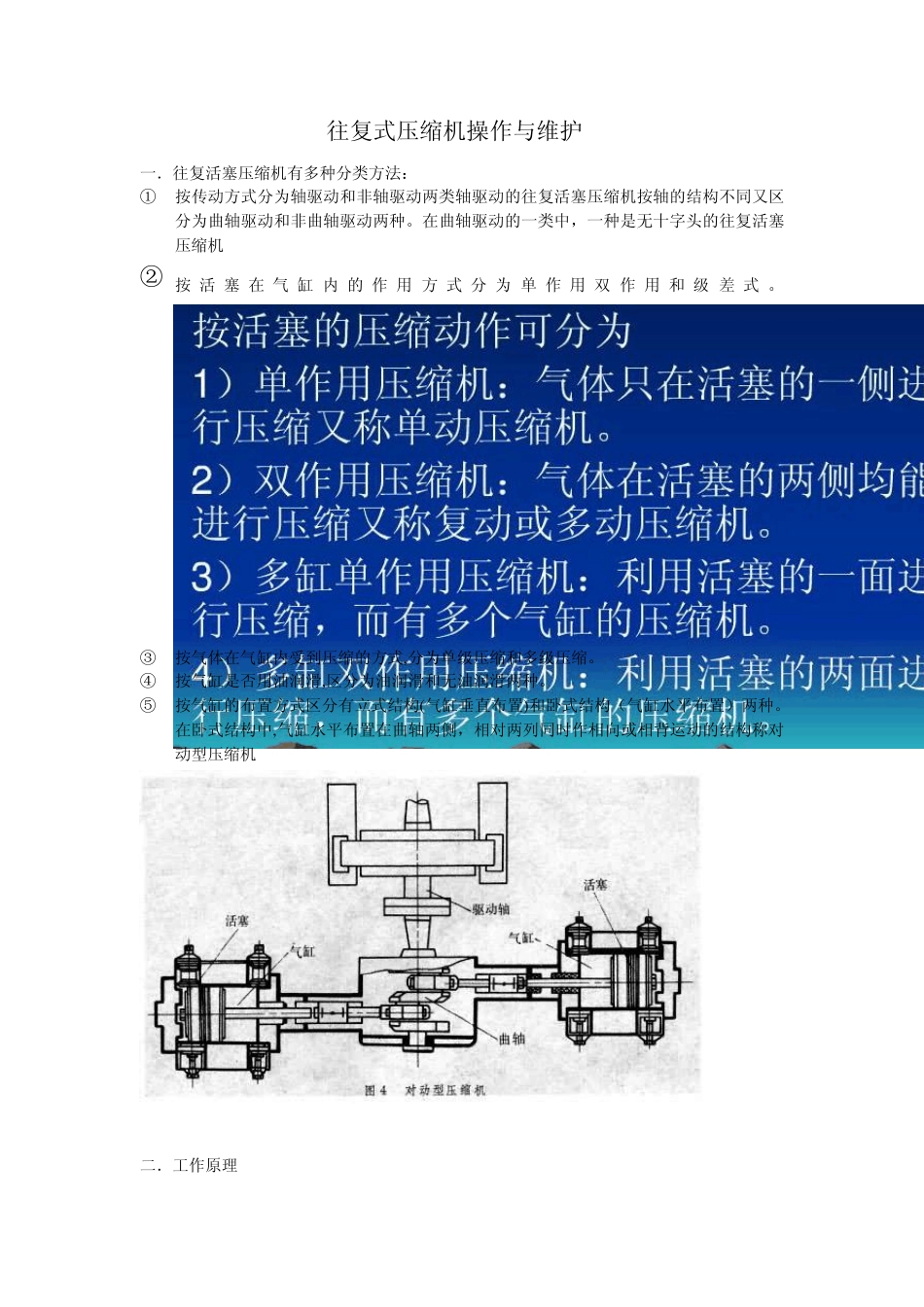

往复式压缩机操作与维护 一．往复活塞压缩机有多种分类方法： ① 按传动方式分为轴驱动和非轴驱动两类轴驱动的往复活塞压缩机按轴的结构不同又区分为曲轴驱动和非曲轴驱动两种。在曲轴驱动的一类中，一种是无十字头的往复活塞压缩机 ② 按 活塞在 气 缸 内 的 作用 方式分为 单 作用 双 作用 和 级 差 式。 ③ 按气体在气缸内受到压缩的方式,分为单级压缩和多级压缩。 ④ 按气缸是否用油润滑,区分为油润滑和无油润滑两种。 ⑤ 按气缸的布置方式区分有立式结构(气缸垂直布置)和卧式结构（气缸水平布置）两种。在卧式结构中,气缸水平布置在曲轴两侧，相对两列同时作相向或相背运动的结构称对动型压缩机 二．工作原理 1 .本压缩机由电动机驱动，当电机驱动时，电动机转子通过联轴器带动曲轴旋转， 2 .旋转的曲轴通过连杆与十字头，将曲轴的旋转运动变成活塞的往复运动， 3 当活塞由外止点向内止点开始移动时，气缸内活塞外侧处于低压状态，气体则通过吸入阀进入气缸， 4 当活塞由内止点向外止点移动时，吸入阀关闭，气缸内的气体被压缩而压力升高，当压力超过排气阀外的气体压力和气阀的弹簧压力时，排气阀打开，缸内压缩气体排出，当活塞达到外止点时，排气完毕，至此完成了一个工作循环。 由于活塞的往复运动，使气缸内交替地发生气体的膨胀和吸入，从而获得连续脉动的压缩气体。(膨胀—吸气—压缩—排气) 2 技术参数 型号：DW-3.7/16-26 型 型式：两列对称平衡无油润滑水冷往复式 压缩介质：循环氢 压缩级数：1 级 输气量：3.7m3/min(吸气状态) 入口压力：1.6MPaG 出口压力：2.6MPaG 活塞行程：180mm 气缸直径：ф 135mm 曲轴转速：490rpm 轴功率：75KW 循环冷却水量：＜＝3M3/h 电动机型号：YA355-12W 电动机型式：增安型三相异步电动机 额定功率：90KW 额定转速：490r/min 额定电流：380V 整机重量：9870Kg 三．结构部件 用来控制气体吸入和排出气缸的部件称气阀，它在压力差和弹簧力的作用下自行启闭，故称自动作用阀。图 6[环状气阀的组成］ 环形气阀为最常用的气阀结构 由于结构上的原因,在排气终了时气缸内还有部分空气残留,气缸中容纳残余空气的空间称余隙容积。 四试车正常操作与维护 在试车前，应做好下列工作： 1 .严格复查压缩机组的安装及调整工作是否达到要求。 2 .严格复查压缩机的安装记录是否已经整理完毕，检查是否合格，有无合格记录。 3 .对压缩机组...
