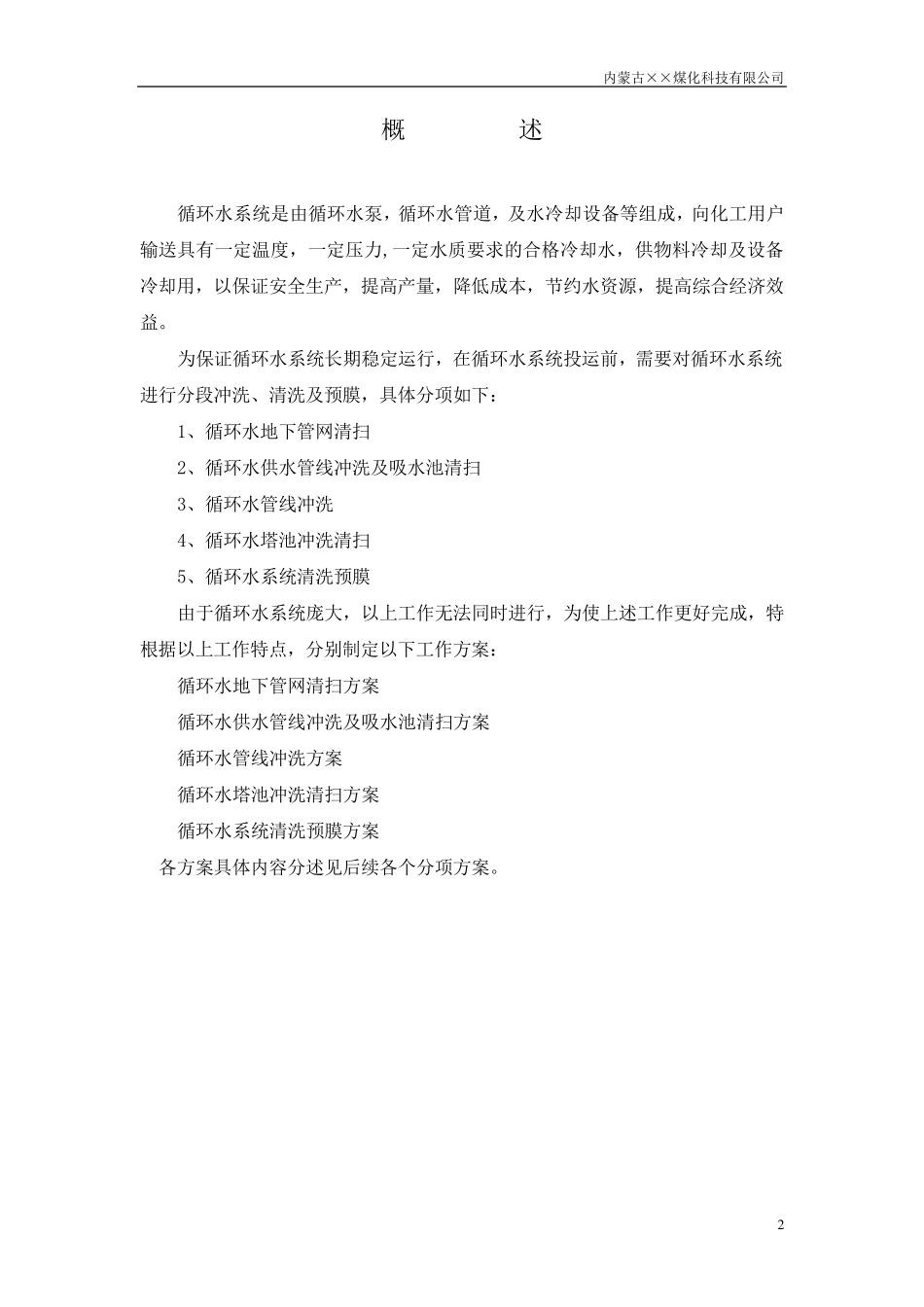

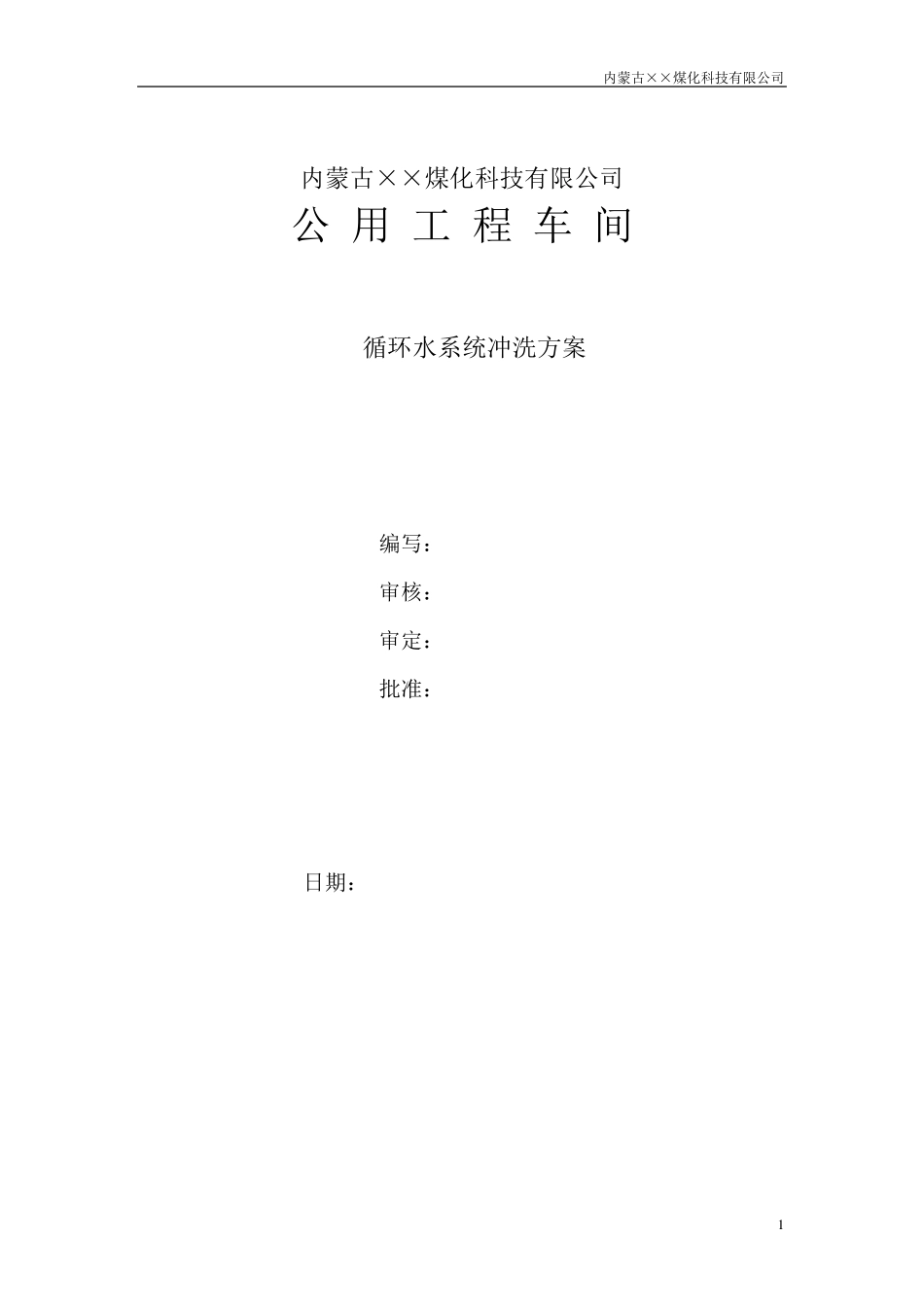

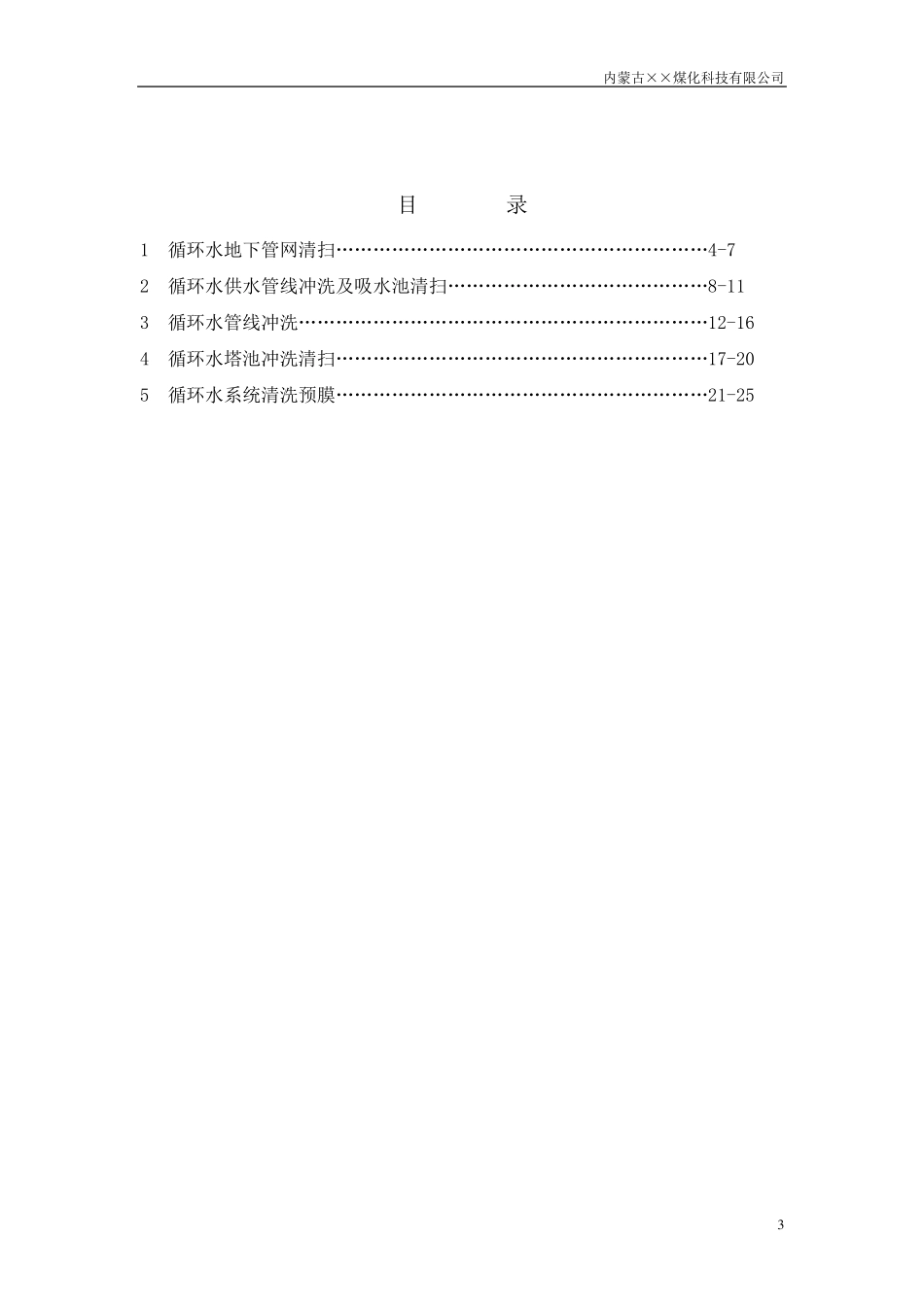

内蒙古××煤化科技有限公司 1 内蒙古××煤化科技有限公司 公 用 工 程 车 间 循环水系统冲洗方案 编写: 审核: 审定: 批准: 日期: 内蒙古××煤化科技有限公司 2 概 述 循环水系统是由循环水泵,循环水管道,及水冷却设备等组成,向化工用户输送具有一定温度,一定压力,一定水质要求的合格冷却水,供物料冷却及设备冷却用,以保证安全生产,提高产量,降低成本,节约水资源,提高综合经济效益。 为保证循环水系统长期稳定运行,在循环水系统投运前,需要对循环水系统进行分段冲洗、清洗及预膜,具体分项如下: 1、循环水地下管网清扫 2、循环水供水管线冲洗及吸水池清扫 3、循环水管线冲洗 4、循环水塔池冲洗清扫 5、循环水系统清洗预膜 由于循环水系统庞大,以上工作无法同时进行,为使上述工作更好完成,特根据以上工作特点,分别制定以下工作方案: 循环水地下管网清扫方案 循环水供水管线冲洗及吸水池清扫方案 循环水管线冲洗方案 循环水塔池冲洗清扫方案 循环水系统清洗预膜方案 各方案具体内容分述见后续各个分项方案。 内蒙古××煤化科技有限公司 3 目 录 1 循环水地下管网清扫……………………………………………………4-7 2 循环水供水管线冲洗及吸水池清扫……………………………………8-11 3 循环水管线冲洗…………………………………………………………12-16 4 循环水塔池冲洗清扫……………………………………………………17-20 5 循环水系统清洗预膜……………………………………………………21-25 内蒙古××煤化科技有限公司 4 一 循环水地下管网清扫 1. 清扫的目的 检查地下管网(Φ800 以上管线)在焊接、回填过程有无大的遗留物,防止“遗留物”在冲洗过程中堵塞换热设备,以提高后序“清洗、预膜”效果。 2. 准备工作 2.1 参加清扫人员都已经通过安全教育和考试。 2.2 打开给、回水管线的 20"以上的所有阀门,进行通风 48 小时。 2.3 清扫的工具及安全设施已准备完毕。 2.4 管线通风排气 关闭回水管线阀门 F8-2、F8-3、F8-4、F8-5、F8-6、F8-7 及塔池回水管线阀门,将空分处回水阀 F8-1 接鼓风机,用鼓风机进行鼓风,逐步将 F8-2 打开,装置区内的阀门拆除,监测有无风对流现象后,取样分析管道中的气体是否具备人员进入的条件,具备人员进入的条件后,将 F8-2 关闭;将 F8-3 打开,装置区内的阀门拆除,监测有无风对流现象后,取样分...
