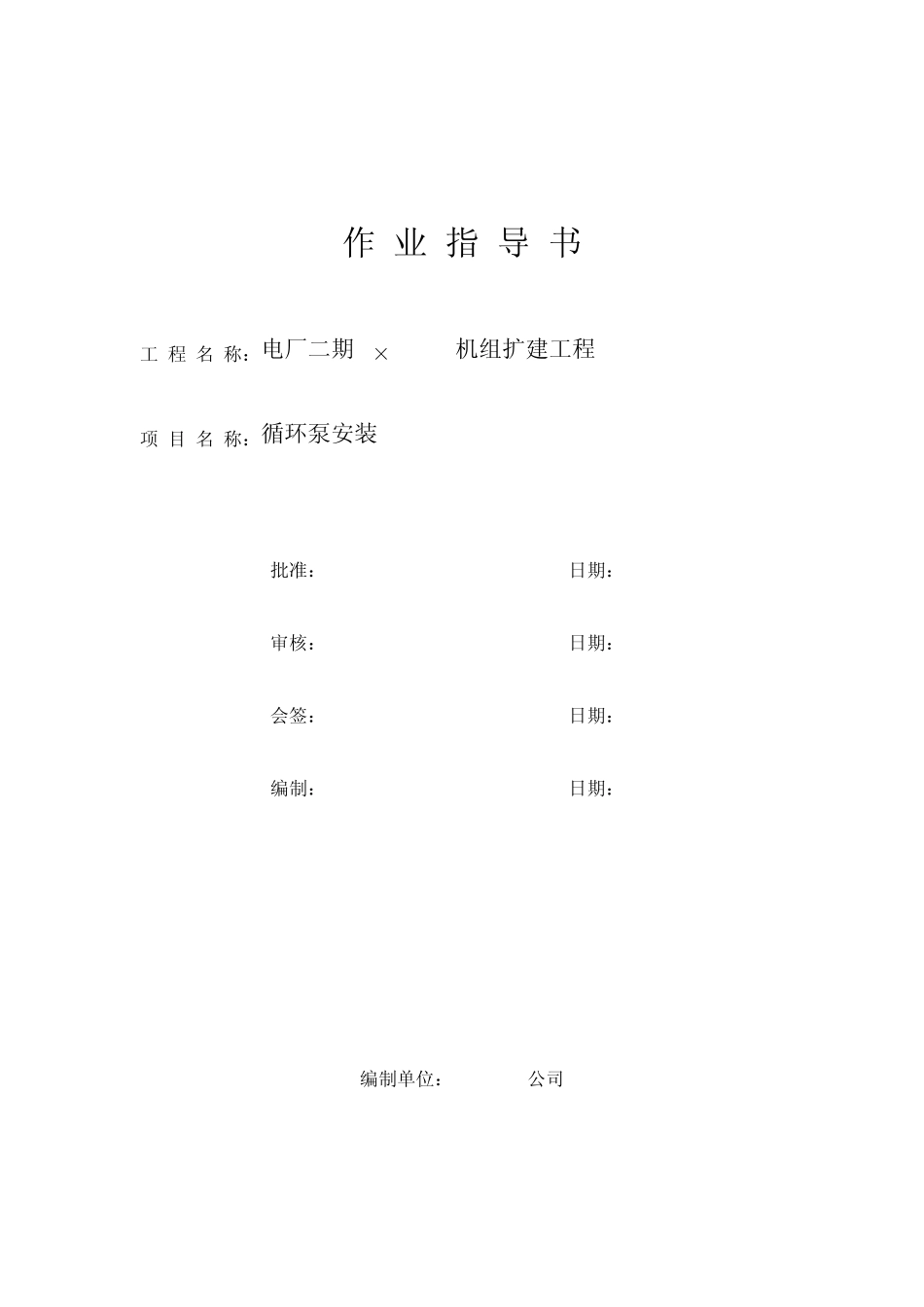

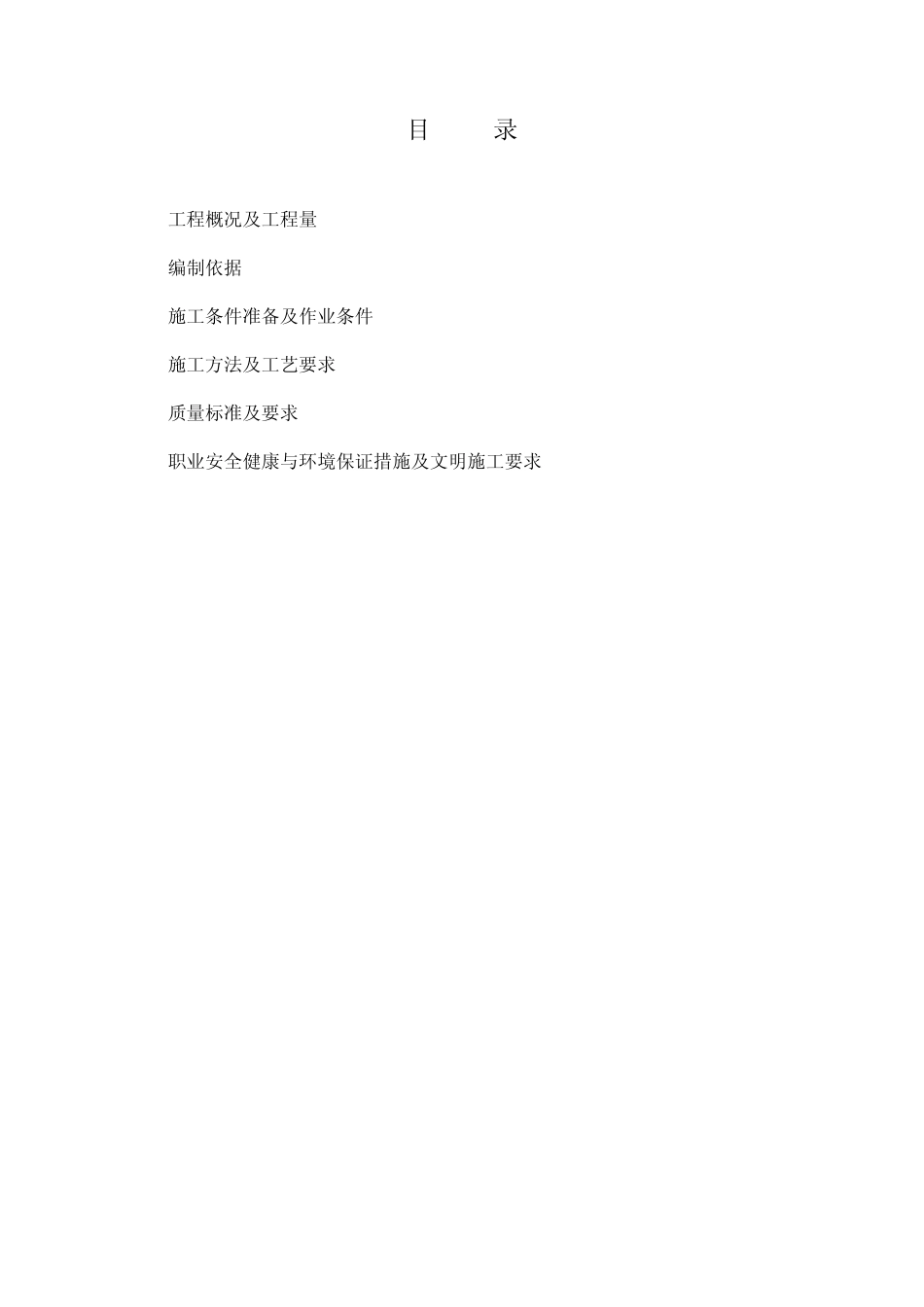

作 业 指 导 书 工 程 名 称：电厂二期2×300MW机组扩建工程 项 目 名 称：循环泵安装 批准： 日期： 审核： 日期： 会签： 日期： 编制： 日期： 编制单位：********公司 目 录 1. 工程概况及工程量 2. 编制依据 3. 施工条件准备及作业条件 4. 施工方法及工艺要求 5. 质量标准及要求 6. 职业安全健康与环境保证措施及文明施工要求 1. 工程概况及工程量 1.1 工程概况 循环泵是烟气脱硫工程的辅助设备。其型号为700X-TL，泵出口直径700mm,为单级单吸卧式离心泵形式。主要由托架、叶轮拆卸环、轴套、机械密封、后护板密封垫、接合板、后护板、泵体、泵盖、护套、叶轮、前护板、吸入盖、“O”型圈及护套密封圈等组成。 循环泵电机为重庆赛力盟电机有限责任公司生产的三相交流异步电动机。其型号：YKK630-12，额定功率630KW，额定电压6000V，额定电流85A，额定频率50HZ，转速496r/min。 循环泵及其电机安装于吸收塔侧的循环泵房内，每台吸收塔侧循环泵房内装有四台循环泵其电机。 1.2工程量：安装循环泵及其电机共八台。 2. 编制依据 2.1 ****2×300MW机组烟气脱硫工程工艺流程图 2.2 施工现场的平面布置 2.3 **2×300MW机组烟气脱硫工程安装施工工程资料 2.4 其它对本工程施工有益的信息资料 2.5 《电力建设施工及验收技术规范》锅炉机组篇 2.6 《电力建设施工及验收技术规范》焊接篇（DL/5007-92） 2.7 《工程测量规范》（GB50026-93） 2.8 《起重设备安装工程施工及验收规范》（GB50278-98） 2.9 《建筑施工高空作业安全技术规范》（JGJ80-91） 2.10《施工现场临时用电安全技术规范》（JGJ46-88） 3、施工条件准备及作业条件 3.1人员配备及素质要求 3.1.1人员配备表（见下页） 3.1.2素质要求： 技 术 人 员：能全面负责该项目的技术工作 起 重 工：取得合格证书，能独立指挥，有丰富吊装经验的技术工人 钳 工：有铆工经验的熟练技术工人 劳 动 力 配 制 计 划 表 序号 工 种 数量（人） 备 注 1 钳 工 2 2 起重工 2 3 测量工 1 4 电 工 1 6 普 工 2 3.2 主要施工机械设备配置 主要施工机械设备配置表 序 号 机械或设备名称 规格型号 数量（台） 备 注 1 50T履带吊 SC500-2 1 2 卷 扬 机 2T 1 3 倒 链 2T-5T 4 4 角向磨光机 Ф 100-150 2 5 经 纬 仪 J2-2 1 6 水 准 仪 NAL224 1 7 框式...
